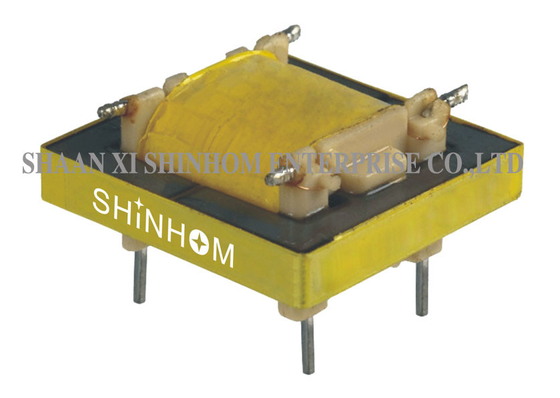

Низкочастотный ПКБ аудиотрансформатор 600:470Ω для телекоммуникационной изоляции и аудиооборудования

Аудио трансформатор типа EI

Этот Аудио трансформатор типа EI изготовлен с использованием высококачественных материалов и прецизионных процессов намотки, специально разработан для передачи аудиосигналов и телекоммуникационной изоляции, обеспечивая стабильную передачу сигнала с высокой точностью. Продукт имеет прочную и надежную конструкцию, подходящую для различного коммуникационного и аудиооборудования. Он широко используется в телефонных системах, частных АТС, модемах, мультимедийном аудиооборудовании и для телекоммуникационной изоляции. Это идеальный выбор для передачи и изоляции сигналов в области аудио и связи.

Особенности

• Соотношение импедансов – 600 Ом : 470 Ом

• Сопротивление постоянному току (N1) – 100 Ом ±10%

• Сопротивление постоянному току (N2) – 112 Ом ±10%

• Коэффициент трансформации – N1:N2 = 1:1 ±2% @10KHz, 0.1V

• Вносимые потери – 2.0 ±0.5dB @1KHz

• КНИ – ≤ -10dB @600Hz

• Испытательное напряжение – 1875VAC / 1mA / 1 секунда

• Подходит для телефонных систем, АТС, модемов и телекоммуникационной изоляции

Электрические характеристики

1. Соотношение импедансов: 600 Ом:470 Ом
2. Сопротивление постоянному току: N1: 100 Ом ±10%
3. N2: 112 Ом ±10%
4. Hi-Pot: 1875VAC, 1mA, 1S первичная к вторичной
5. Коэффициент трансформации: N1:N2=1:1 ±2% @10KHz, 0.1V
6. Вносимые потери: 2.0 ±0.5dB @1KHz, 0dB
7. Вывод 4-3 с сопротивлением 470 Ом
8. Вывод 1-2 с сопротивлением 600 Ом
9. КНИ: -10dB Макс @600Hz
10. Вывод 1-2 к выводу 4-3, вывод 4-3 с сопротивлением 470 Ом
11. Вход 50 Ом = -71.5dB ±15%

Применение

• Телефонные системы

• Частные АТС

• Модемы

• Мультимедийное аудиооборудование

• Телекоммуникационная изоляция

• Изоляция аудиосигналов

• Вещательное оборудование

• Коммуникационное оборудование
