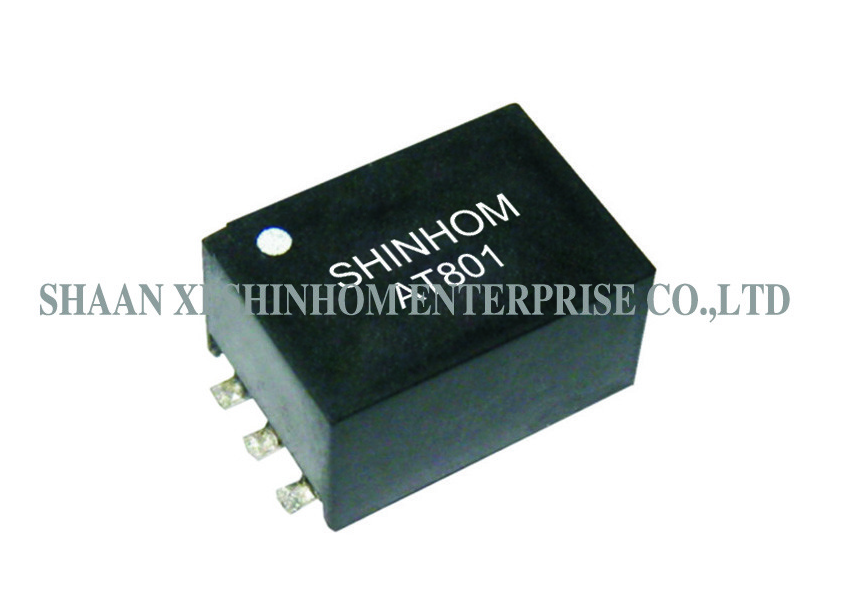

Эпоксидный аудиотрансформатор SMD для аудиосистем и телекоммуникационной изоляции

Этот аудио трансформатор в SMD корпусе с эпоксидной заливкой имеет SMD корпус и процесс эпоксидной заливки, обеспечивающий превосходную защиту от влаги, пыли и изоляцию. Диапазон частот: от 20 Гц до 20 кГц. Частотная характеристика: ≤0,25 дБ, обеспечивающая высококачественную передачу аудиосигнала. Широко используется в аудиосистемах, телекоммуникационной изоляции, факсимильных модемах SMD, телекоммуникационном оборудовании AV-аудио и приложениях PCMCIA, поддерживая скорости передачи данных от 2400 бит/с до 56,6 Кбит/с (V.90).

ХАРАКТЕРИСТИКИ

• Соответствует директиве RoHS
• Аудио трансформатор

• Рабочая температура: от -25 до +125°C

• Температура хранения: от -25 до +85°C

• Широко используется в аудиосистемах
• Изолированный телекоммуникационный трансформатор
• SMD факсимильные модемные телекоммуникационные трансформаторы SMD
• Адекватный гражданский AV аудио телекоммуникационный трансформатор 2400 бит/с - 56,6 Кбит/с (V.90) и приложения PCMCIA

1. Сопротивление постоянному току (DCR): Вывод 1-3 = 115 Ω ±15%
              Вывод 4-6 = 115 Ω ±15%
2. ИНДУКТИВНОСТЬ ПАРАЛЛЕЛЬНО: 200 Гц, 0,78 В
              Вывод 1-3 = 5,8 Гн мин.
              СОПРОТИВЛЕНИЕ ПАРАЛЛЕЛЬНО 7500 Ω мин.
3. КОЭФФИЦИЕНТ РАСЩЕПЛЕНИЯ ИНДУКТИВНОСТИ: 1 кГц, 0,1 В
              Вывод 1-3 (закороченный 4-6) = 6 мГн тип.
4. ПОТЕРИ ВСТАВКИ: 2 кГц, 0 дБ
              Вывод 1-3 (4-6 с нагрузкой 412 Ω) = 2 дБ макс.
5. КОЭФФИЦИЕНТ ОТРАЖЕНИЯ: Опорное сопротивление 600 Ω
            ОТ 200 Гц ~ 4 Гц = 24 дБ мин.
6. КОЭФФИЦИЕНТ ТРАНСФОРМАЦИИ: 15 кГц, 1 В
            Вывод 1-3: 6-4 = 1 ±1%
7. СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ | СТАНДАРТ 100 МОм @ 500 В ПОСТОЯННОГО ТОКА
8. HI-POT: 4600 В ПЕРЕМЕННОГО ТОКА 1 мА 60 СЕК: P-S

Применение

• Аудиосистемы

• Телекоммуникационная изоляция

• SMD факсимильные модемы

• Телекоммуникационное оборудование AV-аудио

• Приложения PCMCIA

• Изоляция аудиосигнала

• Вещательное оборудование

• Коммуникационное оборудование

Политика контроля качества Shinhom

Это жизненно важный принцип Shinhom для достижения удовлетворенности клиентов, которая может быть достигнута за счет сочетания превосходного качества, разумных сроков поставки, конкурентоспособных цен, а также клиентоориентированных услуг, чтобы гарантировать, что выпускаемая продукция соответствует требованиям клиентов.

FAQ

В: Каковы преимущества эпоксидной заливки?

О: Эпоксидная заливка обеспечивает превосходную защиту от влаги, пыли и изоляцию, обеспечивая долговременную стабильную работу трансформатора в различных суровых условиях, повышая механическую прочность и устойчивость к вибрации.

В: Что означает значение DCR 115 Ω ±15%?

О: DCR (сопротивление постоянному току) 115 Ω ±15% указывает значение сопротивления первичной и вторичной обмоток при условиях постоянного тока. Этот параметр влияет на потери мощности трансформатора и эффективность передачи сигнала.

В: Какие скорости передачи данных поддерживает этот продукт?

О: Он поддерживает скорости передачи данных от 2400 бит/с до 56,6 Кбит/с (V.90), подходит для коммуникационных приложений, таких как модемы и PCMCIA.

В: Как подать заявку на образцы? Каково время выполнения заказа?

О: Вы можете подать заявку на образец через наш веб-сайт или по электронной почте. Пожалуйста, предоставьте информацию о вашей компании и целевую модель. Образцы предоставляются бесплатно и будут отправлены в течение 3-5 рабочих дней. Срок выполнения массового заказа обычно составляет 2-8 недель.
