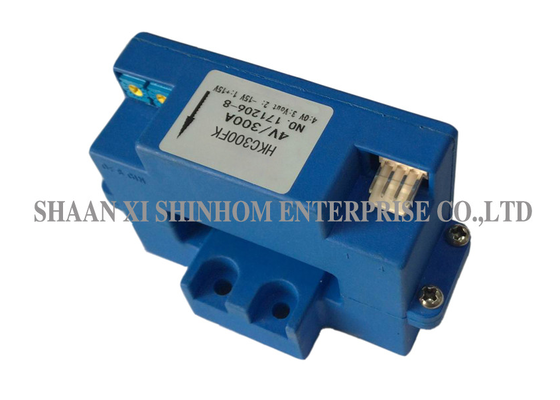

Трансформатор прибора с датчиком тока серии HKC-FK
ВСерия HKC-FKsnap-fit датчик тока эффекта Холла основан на принципе измерения эффекта Холла с открытой петлей, обеспечивающий электрическую изоляцию между первичной и вторичной схемами.Кондиционер, или импульсные токи, с номинальным входом до 1000A. Продукт использует установку с быстродействующей установкой, которая позволяет устанавливать без отключения кабеля, подлежащего испытанию, что делает эксплуатацию удобной.Поддерживается настройка различных номинальных входных токов и выходных напряжений.и электрохимические приложения.
Особенности
Номинальный вход ̇ до 1000 А
Принцип измерения ≈ эффект Холла в открытом цикле
Тип измерения ∆ постоянный ток / переменный ток / импульс
Изоляция ∙ электрическая изоляция между первичной и вторичной
Способ монтажа
Поддержка настройки ️ диапазон / выход напряжения настраиваемый
Соответствует стандартам UL94-V0 огнеупорности
Инструкция по применению
1. Когда ток, который будет измеряться проходит через датчик, напряжение будет измеряться на исходном конце.
2Различные номинальные входные токи и выходное напряжение доступны.
Заявления
- Двигатели с переменной скоростью
- Сварные машины
- Приложения, работающие на батареях
- Бесперебойные источники питания (UPS)
- Электрохимические
Стандарты
- UL94-V0.
- EN60947-1:2004
- EC60950-1:2001
- EN50178:1998
- SJ 20790-2000
Электрические данные:
|
HKC200FK |
HKC400FK |
HKC600FK |
HKC800FK |
HKC1000FK |
|
| Номинальный входный ток ((IP) |
200 |
400 |
600 |
800 |
1000 |
А. |
| Диапазон испытательного тока |
400 |
800 |
1200 |
1600 |
2000 |
А. |
| Номинальное выходное напряжение |
4±1% |
V |
| Напряжение питания |
±15 ±5% |
V |
| Сдвижное напряжение |
≤ ± 25 |
mV |
| Магнитное смещение напряжения |
≤ ± 25 |
mV |
| Сдвижное напряжение Дрейф |
≤ ± 1 |
mV/°C |
| Линейность |
≤ 1 |
% ФС |
| Время ответа |
≤ 7 |
μS |
| Изоляционное напряжение |
2.5@ ((50HZ,1min) |
КВ |
| Операционная температура |
-25+85 |
°C |
| Температура хранения |
-40+105 |
°C |
Примечания: Спецификации продукции могут быть настроены
Частые вопросы
Вопрос: Требуется ли отключение питания при установке датчика тока Холла?
Ответ: Нет.Серия HKC-FKИспользует сплошную структуру с разделенным ядром, которая может быть установлена без отсоединения или удаления испытываемого кабеля.Он особенно подходит для проектов модернизации и приложений, где электричество не может быть отключено, предлагая удобную установку.
Вопрос: Каков принцип работы датчика эффекта Холла с открытым циклом?
Ответ: датчик тока эффекта Холла с открытым контуром работает на основе принципа эффекта Холла.который выводит сигнал напряжения пропорционально силе магнитного поляЭлектрическая изоляция между первичной и вторичной обеспечивается с помощью магнитной сцепки, не требующей прямого электрического соединения, обеспечивая безопасность и надежность.
Вопрос: Поддерживает ли этот продукт настройку?
Ответ: Да. Поддерживается настройка различных номинальных входных токов и спецификаций выходного напряжения для удовлетворения различных требований приложения. Пожалуйста, свяжитесь с нашей командой по продажам для получения деталей.
Вопрос: Как подать заявку на образцы?
Ответ: Вы можете подать образец заявки через наш сайт или электронную почту. Пожалуйста, предоставьте информацию о вашей компании и целевую модель. Образцы бесплатны и будут отправлены в течение 3-5 рабочих дней.Время проведения массового заказа обычно составляет 2-8 недель.
