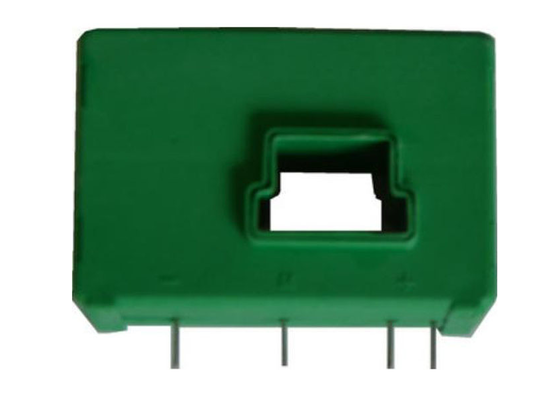

Датчик Холла IP65 для измерения тока от 0 до 200А для сварочных источников питания

Переговоры
MOQ
Возможен торг
цена
IP65 Hall Effect Current Sensor 0 to 200A for Welding Power Supplies
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Напряжение питания: ±12 В ~ ±15 В (±5%)
Номинальная входная мощность: 100А, 125А, 200А
Номинальная мощность: 100 мА±0,5%, 125мА±0,5%
Линейность: ≤±0,2% полной шкалы
IP-рейтинг: IP65
Теория: НАСТОЯЩИЙ ДАТЧИК
Выделить:

IP65 Датчик тока эффекта Холла

,

Датчик тока 200A для сварки

,

датчик тока электропитания для сварки

Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: HBC-LAP
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4~8 недель
Условия оплаты: Т/Т
Поставка способности: 10000/Месяц
Характер продукции

Это... IP65 Датчик тока эффекта Холлапроизводится с использованиемТехнология измерения эффекта Холлаиконструкция текущей изоляции, специально разработанный для сварных источников питания и аккумуляторных приложений, обеспечивающих высокую точность, стабильную производительность и безопасную защиту.Продукт имеетпрочная и надежная структурасизоляция тока между первичными и вторичными цепями.Он подходит дляэлектрические источники для сварки,Двигатели переменной частоты переменного тока, ибесперебойные источники питанияОн является идеальным выбором для применения датчиков тока эффекта Холла в измерении тока и промышленной автоматизации.

Особенности:

  • Рабочие токи: от 0 до 200 А
  • Силовое питание: ±12V ~ ±15V (±5%)
  • Номинальный выходный ток: 100mA±0,5%, 125mA±0,5%
  • Легко устанавливается
  • Высокая точность

Применение:

  • Электрические источники питания для сварочных применений
  • Приложения, работающие на батареях
  • Двигатели с переменной скоростью переменного тока и сервомоторы
  • Электрические источники питания в переключенном режиме (SMPS)
  • Бесперебойные источники питания (UPS)
  • Статические преобразователи для двигателей постоянного тока

1. Is является положительным, когда Ip течет в направлении стрелки.
2Температура первичного проводника не должна превышать 100 °C.
3Динамические характеристики испытываются с помощью одной стойки, полностью заполняющей первичное отверстие.
4Первичный вращается вокруг на верхней части датчика для выполнения лучшего магнитного сцепления.

Электрические данные:

HBC100LAP HBC125LAP HBC200LAP
Номинальный ток ((IPN) 100 125 200 А.
Диапазон измерения ((IP) 0±200 0±200 0± 300 А.
Номинальный выходный ток ((ISN) 100±0,5% 125±0,5% 100±0,5% mA
Напряжение питания ((± 5%) ±12±15 V
Потеря тока подачи 16 ((@±15В) + IS mA
Противодействие испытания с±12В @±IPNmax 14 ((мин) 52 ((макс)) 0 ((мин) 26 ((макс) Ω
@±IPmax 14 ((мин) 17 ((макс) 0 ((мин) 4 ((макс) Ω
с±15В @±IPNmax 40 ((мин) 72 ((макс) 0 ((мин) 56 ((макс) Ω
@±IPmax @±300Amax 40 ((мин) 40 ((макс) 0 (минут) 8 (макс.) Ω
Соотношение поворотов 1:1000 1:1000 1:2000
Сопротивление сек 33 33 76 Ω
Оффсетный ток ≤±0.2 mA
Оффсетный ток Дрейф ≤±0.5 mA
Время ответа < 1 μs
Линейность ≤±0.2 % ФС
Изоляционное напряжение 50 ((60) Гц,1 мин,3 КВ
di/dt > 100 A/μs
Пропускная способность ((-3dB) DC...100 КГц
Операционная температура -40+85 °C
Температура хранения -40+105 °C

Датчик Холла IP65 для измерения тока от 0 до 200А для сварочных источников питания

Примечания: Спецификации продукции могут быть настроены

Частые вопросы

Вопрос: Вы предоставляете техническую поддержку и рекомендации по выбору?

А:Да, у нас есть профессиональная техническая команда, которая может предоставить рекомендации по выбору и решения на основе сценариев применения клиентов и требований к схемам.

Вопрос: Образцы бесплатны?

А:Образцыбесплатнои будут отправлены в пределах3-5 рабочих дней. Для конкретных политик расходов на доставку, пожалуйста, свяжитесь с нашей командой продаж для подтверждения.

Вопрос: Как вы справляетесь с проблемами качества, если они возникают?

А:Мы гарантируем соответствие продукции путем проверки качества и 100% тестирования качества перед отгрузкой.Мы предоставим решения для возврата/обмена или технической поддержки.
