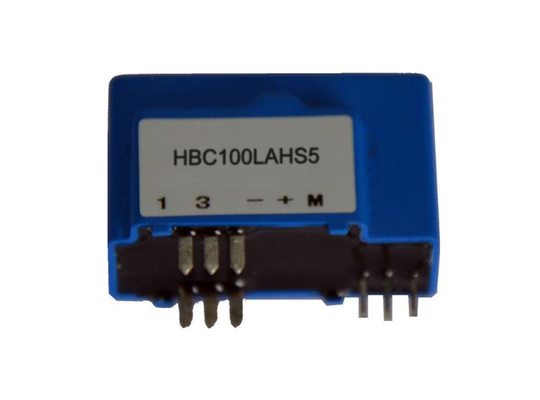

HBC100LAHS5 серия закрытый цикл эффекта Холла датчик тока 100A для применения инверторов

Переговоры
MOQ
Возможен торг
цена
HBC100LAHS5 Series Closed Loop Hall Effect Current Sensor 100A for Inverter Applications
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Установка: Установка ПКБ
Вход: 100А
Выход: ±0,625 В±0,5%
Напряжение питания: +5В±5%
Сертификация: CE, RoHS, ISO
Рабочая температура: -40 ～+85 ℃
Выделить:

Датчик 100A эффекта Холла настоящий

,

Датчик тока с замкнутым контуром для инвертора

,

Датчик тока HBC100LAHS5 с гарантией
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: HBC100LAHS5
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4~8 недель
Условия оплаты: Т/Т
Поставка способности: 1000000/месяц
Характер продукции

Датчик тока с замкнутым циклом на эффекте Холла серии HBC100LAHS5 изготавливается с использованием конструкции с замкнутым циклом и технологии изоляции тока, специально разработанной для инверторов и преобразователей частоты переменного/постоянного тока, обеспечивая высокую точность, стабильную работу и безопасную изоляцию. Продукт отличается прочной и надежной конструкцией с изоляцией тока между первичной и вторичной цепями. Он подходит для инверторов, источников бесперебойного питания и фотоэлектрических применений. Это идеальный выбор для датчиков тока на эффекте Холла в приложениях измерения тока и новой энергетики.

Особенности:

  • Замкнутый цикл
  • Рабочие токи: от 0 до 100А
  • Источник питания: +5В±5%
  • Номинальное выходное напряжение: ±0.625В±0.5%
  • Высокий класс точности
  • Легко монтируется

Применения:

  • Применения инверторов
  • Преобразователи частоты переменного/постоянного тока
  • Источники бесперебойного питания (ИБП)
  • Импульсные источники питания (SMPS)
  • Применения фотоэлектрических (PV) токов
  • Измерение в комбинированных коробках новой энергетики
  • Обнаружение тока в ветроэнергетике
  • Измерение тока зарядного оборудования электромобилей
  • Применение автомобильных систем управления по проводам
  • Преобразование частоты бытовой техники
  • Применение автомобильных компрессоров кондиционеров
  • Измерение тока гибридных аккумуляторных батарей
  • Применение автомобильных систем электроусилителя руля

ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ:

HBC100LAHS5
Номинальный входной ток (Ipn) 100 А
Диапазон испытательного тока (Ip) ±240 А
Коэффициент трансформации (Np/Ns) 1:1200 T
Номинальное выходное напряжение ±0.625±0.5% В
Напряжение питания +5±5% В
Потребляемый ток 20+ Ip *( Np/Ns) мА
Напряжение смещения 2.5±0.4% В
Опорное напряжение (VR) 2.5±0.5% В
Внешнее опорное напряжение 2.0-2.8 В
Дрейф напряжения смещения ≤±0.1 мВ/°C
Дрейф выходного напряжения ≤±0.05 мВ/°C
Линейность (Ip=0-±Ipn) ≤±0.2 %FS
Класс ≤±1.0 %
di/dt ＞100 А/мкс
Время отклика (100А/мкс, 10%-90%) ≤1 мкс
Полоса пропускания (-3дБ) DC～100 КГЦ
Напряжение изоляции (50Гц, AC, 1мин) 5.0 КВ
Рабочая температура (TA) -40～+85 °C
Температура хранения (TS) -40～+105 °C
Вес брутто (M) 22 г

HBC100LAHS5 серия закрытый цикл эффекта Холла датчик тока 100A для применения инверторов

Примечания: Спецификации продукта могут быть изменены

FAQ

В: Поддерживает ли этот продукт индивидуальную настройку?

О: Да. Параметры могут быть настроены на основе схем клиентов или требований к применению. Пожалуйста, свяжитесь с нашим отделом продаж для подтверждения плана индивидуальной настройки.

В: Каково типичное время выполнения заказа для массовых заказов?

О: Время выполнения массовых заказов обычно составляет 2-8 недель. Индивидуальные продукты будут подтверждены отдельно. Конкретное время выполнения заказа зависит от подтверждения на момент заказа.

В: Предоставляете ли вы техническую поддержку и рекомендации по выбору?

О: Да. У нас есть профессиональная техническая команда, которая может предоставить рекомендации по выбору и решения для индивидуальной настройки на основе сценариев применения клиентов и требований к схемам.
