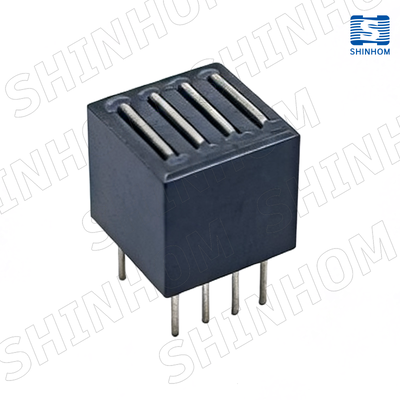

Многолинейный ферритовый подавитель ЭМП FB1111-4W-102Y для фильтрации силовых и сигнальных линий

Характер продукции

ВFB1111-4W-102Y многолинейный феррит с подавлением EMIимеет структуру, компенсируемую током, объединяющую четыре набора обмоток в один компонент для эффективного подавления шума общего режима на нескольких линиях электропередач.170-350Ω @100 МГц. DCR: < 2mΩ. Ультранизкий DCR обеспечивает минимальные потери питания. Он подходит для различных приложений, требующих многоканальной фильтрации мощности EMI,эффективное уменьшение электромагнитных помех и помощь продуктам в выполнении требований EMCШироко используется в коммуникационном оборудовании, системах питания, промышленном контроле и многоканальных приложениях фильтрации питания.

Особенности

Количество обмоток 4 канала (четверообмоток)
Номинальный ток 4A
Диапазон импеданс 170-350Ω @ 100 МГц
DCR < 2mΩ
Тип конструкции компенсация тока
Снижение шума в обычном режиме
Дизайн с низкими потерями
Высокая надежность

Таблица выбора спецификации продукта

Параметр	Спецификация
Модель	FB1111-4W-102Y
Количество обмоток	4 канала (четырехнакопление)
Номинальный ток	4А
Импеданс	170-350Ω @ 100 МГц
DCR	< 2 мΩ
Тип конструкции	Компенсированный ток
Применение	Снижение EMI на линии электропередачи

Заявления

Многоканальная EMI-фильтрация линий электропередач
Электрические источники питания для оборудования связи
Промышленные системы управления
Серверные источники питания
Силовые источники сетевого оборудования
Электрические источники питания медицинского оборудования
Приборы для испытаний и измерений
Электрические источники питания для бытовой электроники

Частые вопросы

Вопрос: В чем разница между 4-катушным common-mode и 2-катушным?

А:Четыре обмотки совместного режима объединяют четыре независимых обмотки в один компонент. Он может одновременно фильтровать шум совместного режима на четырех линиях питания или сигналов,экономия места на ПКБ и улучшение интеграции. 2-канатная версия может обрабатывать только одно- или двухканальную фильтрацию.

Вопрос: Каковы преимущества структуры с компенсацией тока?

А:Компенсируемая током конструкция использует принцип двух обмоток, закрученных в противоположных направлениях.в то время как магнитные потоки от общего режима шума добавляют и поглощаются ядромЭто эффективно подавляет шум обычного режима, почти не влияя на сигналы дифференциального режима.

Вопрос: Сколько длится срок доставки и какие методы упаковки используются?

А:Стандартное время доставки составляет 2-8 недель после подтверждения заказа, в зависимости от спецификаций продукта и количества заказа.и крепления ремней для обеспечения безопасной международной перевозки.
