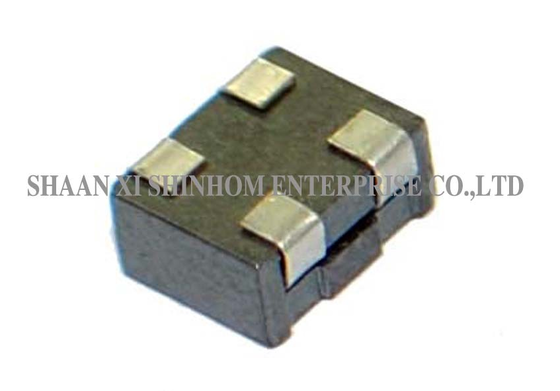

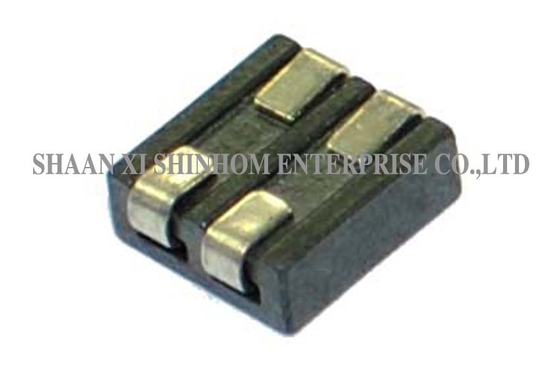

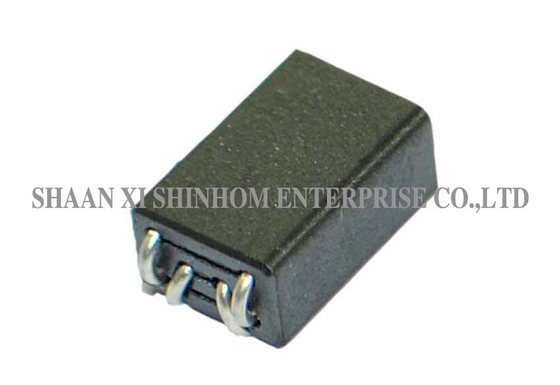

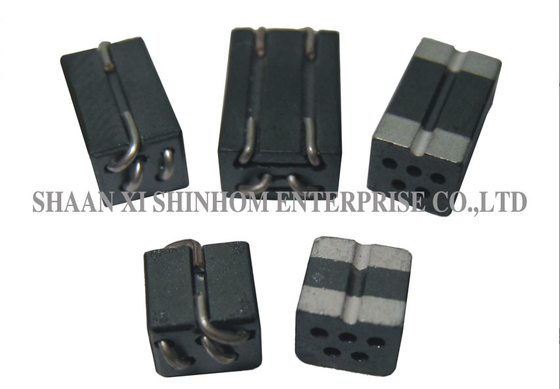

Ферритовый чип-бусина, индуктор типа SMB, поверхностно-монтируемые бусины с нулевым магнитным потоком в сердечнике
Этот ферритовый бусина SMD использует поверхностно-монтируемый корпус типа SMB. Он обеспечивает подавление высокочастотных электромагнитных помех и характеристики нулевого потока. Продукт обеспечивает низкое сопротивление постоянному току (DCR) и высокую емкость по номинальному току (IDC). В качестве опции доступны также сквозные аксиальные ферритовые бусины. Он широко используется в оборудовании для фильтрации шума, источниках питания, мобильных беспроводных устройствах, преобразователях DC-DC, GPS-устройствах, оборудовании беспроводной связи, сетевых системах и xDSL-фильтрах. Он также используется для защиты от электромагнитных помех в дисковых накопителях компьютеров и печатных платах, эффективно фильтруя электромагнитный шум от внешних источников помех, таких как автомобильные радиоприемники, мобильные телефоны и видеомагнитофоны.
Особенности:
- Поверхностно-монтируемые проволочные бусины с высокой частотой и подавлением электромагнитных помех
- Индуктор бусины с низким DCR и высоким IDC

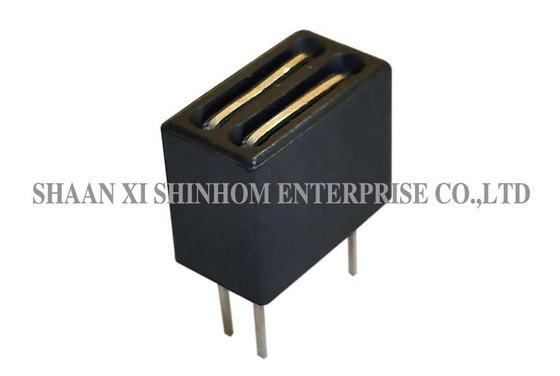

- Сквозные аксиальные ферритовые бусины для подавления электромагнитных помех
- Сквозные ферритовые бусины с неровной конструкцией
- Сквозные ферритовые бусины, предназначенные для измерения FCC и EMC
Применение:
- Устройства фильтрации шума
- Источники питания
- Схемы управления треком и симисторами
- Модемы, PDP, LCD и телевизионные преобразователи
- Мобильные радиостанции, преобразователи DC/DC
- GPS-устройства
- Оборудование беспроводной связи
- Сетевая система, xDSL-фильтры
- Дисковый накопитель компьютера и печатная плата для фильтрации электромагнитных помех от внешних источников, таких как автомобильные радиоприемники, мобильные телефоны и видеомагнитофоны
Электрические характеристики:
- Импеданс: 20 Ом (референсное значение) при 25 МГц
- Импеданс: 33 Ом (референсное значение) при 100 МГц (минимум 25 Ом)
- Импеданс: 36 Ом (референсное значение) при 300 МГц
- DCR: максимум 0,75 мОм
- Номинальный ток: максимум 15 А
- Номинальное напряжение: максимум 280 В постоянного тока
- Рабочая температура: от -40°C до +125°C
Кривая испытаний на синфазные помехи
Для получения дополнительной информации о ферритовых сердечниках для подавления электромагнитных помех, пожалуйста, посетите наш веб-сайт или свяжитесь с нами.
Часто задаваемые вопросы
В: Каковы преимущества конструкции с нулевым магнитным потоком?
О: Конструкция с нулевым магнитным потоком означает, что бусина не имеет постоянного магнитного потока в сердечнике при нормальных условиях эксплуатации. Это предотвращает насыщение сердечника, обеспечивая стабильные характеристики импеданса и эффективность подавления электромагнитных помех даже при высоких токах.
В: В чем разница между чип-бусинами типа SMB и стандартными чип-бусинами SMD?
О: Тип SMB (Surface Mount Bead) представляет собой стандартизированный корпус поверхностно-монтируемой бусины с определенными размерами и характеристиками контактных площадок. Он совместим с автоматизированным оборудованием для поверхностного монтажа (SMT), подходит для крупномасштабного производства и компактных конструкций печатных плат.
В: Как этот продукт защищает печатные платы от внешних электромагнитных помех?
О: Ферритовая бусина устанавливается на точке входа сигнальных или силовых линий. Она создает высокое сопротивление для высокочастотных помех, преобразуя энергию внешнего электромагнитного шума в тепло и рассеивая ее, предотвращая проникновение помех во внутреннюю схему печатной платы.
