Ферритовый дроссель для подавления электромагнитных помех и фильтрации шумов

5000 шт.
MOQ
Возможен торг
цена
Ferrite Bead Inductor for EMI Suppression and Noise Filtering
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Размер: 10,88*10,88*11,5 мм
Импеданс при 25 МГц: 115 Ом мин.
Импеданс при 100 МГц: 170 Ом мин.
Номинальный ток: 6А
Расклассифицированное Votage: 50 В
Тип: Ферритовый шарик для подавления электромагнитных помех SMD
Выделить:

Ферритовый дроссель для подавления электромагнитных помех

,

Ферритовый фильтрующий компонент для подавления шумов

,

Снижение EMI Ферритовые шарики
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: СМБ1010
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 1000000/месяц
Характер продукции

ферритовый дроссель предназначен для подавления высокочастотных электромагнитных помех и фильтрации шумов. Он предлагает различные варианты корпуса, включая SMD и выводные типы. Продукт отличается низким сопротивлением постоянному току (не более 15 мОм) и высокой токовой нагрузкой (до 6,0 А), с номинальным напряжением 50 В. Характеристики импеданса: не менее 115 Ом при 25 МГц, не менее 170 Ом при 100 МГц. Широко используется в оборудовании для фильтрации шумов, усилителях, импульсных регуляторах, блоках питания, мобильных беспроводных устройствах, преобразователях DC-DC, беспроводных телефонах, автомобильных радиоприемниках, и GPS-устройствах.

Особенности
  • Импеданс (@25 МГц) – ≥115 Ом
  • Импеданс (@100 МГц) – ≥170 Ом
  • Сопротивление постоянному току – ≤15 мОм
  • Номинальный ток – ≤6,0 А
  • Номинальное напряжение – ≤50 В
  • Тип корпуса – SMD / Выводной
  • Подавление высокочастотных электромагнитных помех
  • Соответствует стандартам FCC/VDE
Применение
  • Оборудование для фильтрации шумов
  • Усилители
  • Импульсные регуляторы
  • Блоки питания
  • Схемы управления симисторами/тиристорами
  • Модемы, преобразователи PDP/LCD/TV
  • Мобильные беспроводные устройства, преобразователи DC-DC
  • Беспроводные телефоны, автомобильные радиоприемники, GPS-устройства
Электрические характеристики
Параметр Значение
Импеданс (@25 МГц) 115 Ом мин.
Импеданс (@100 МГц) 170 Ом мин.
Сопротивление постоянному току 15 мОм макс.
Номинальное напряжение 50 В макс.
Макс. ток 6,0 А

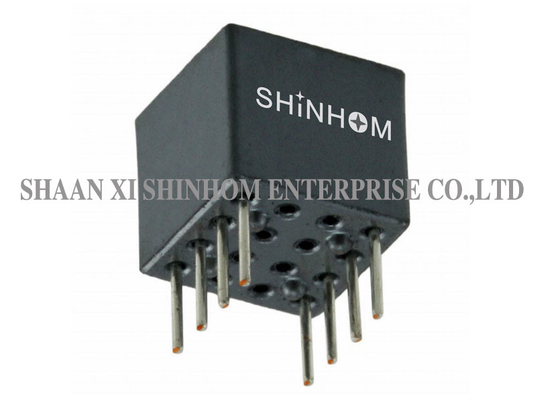

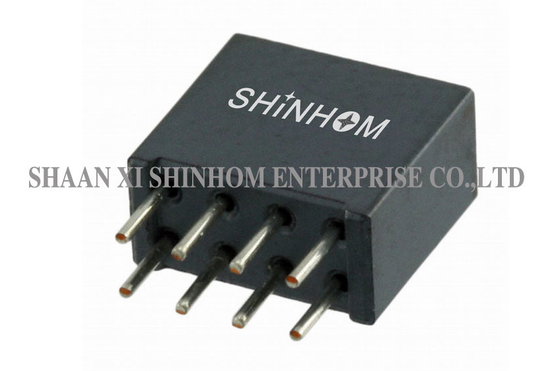

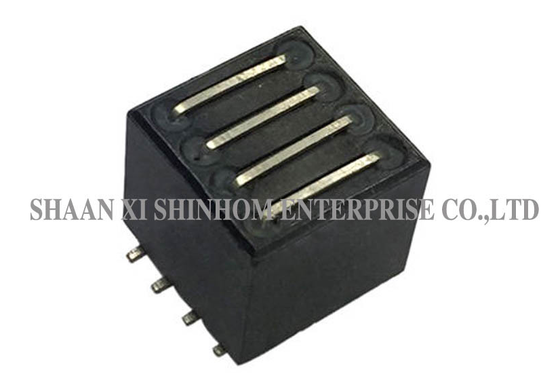

Ферритовый дроссель для подавления электромагнитных помех и фильтрации шумов

Для получения дополнительной информации о ферритовых сердечниках для подавления ЭМП, пожалуйста, посетите наш веб-сайт или свяжитесь с нами.

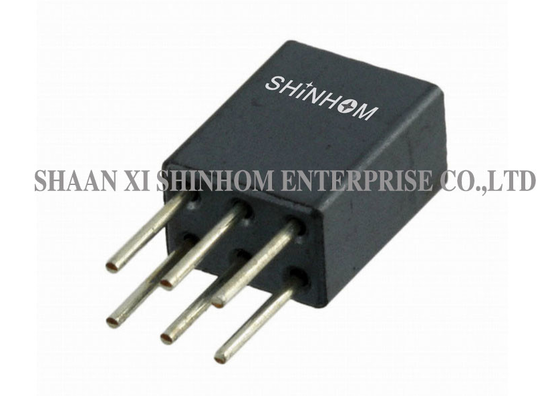

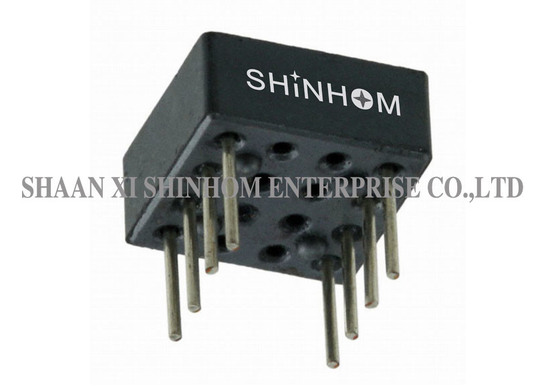

Ферритовый дроссель для подавления электромагнитных помех и фильтрации шумов

FAQ

В: Каков принцип работы ферритового дросселя?

О: Ферритовый дроссель имеет низкий импеданс (действует как индуктивность) на низких частотах, позволяя сигналам проходить. На высоких частотах он имеет высокий импеданс, преобразуя энергию высокочастотного шума в тепло и рассеивая ее, эффективно подавляя высокочастотные электромагнитные помехи.

В: Как выбрать между SMD и выводными ферритовыми дросселями?

О: SMD-тип подходит для автоматизированных производственных линий SMT, идеально подходит для крупносерийного производства и плотных компоновок печатных плат. Выводной тип подходит для пайки волной припоя, позволяя легко выполнять ручную пайку и прототипирование. Пожалуйста, выбирайте в зависимости от вашего производственного процесса и дизайна печатной платы.
