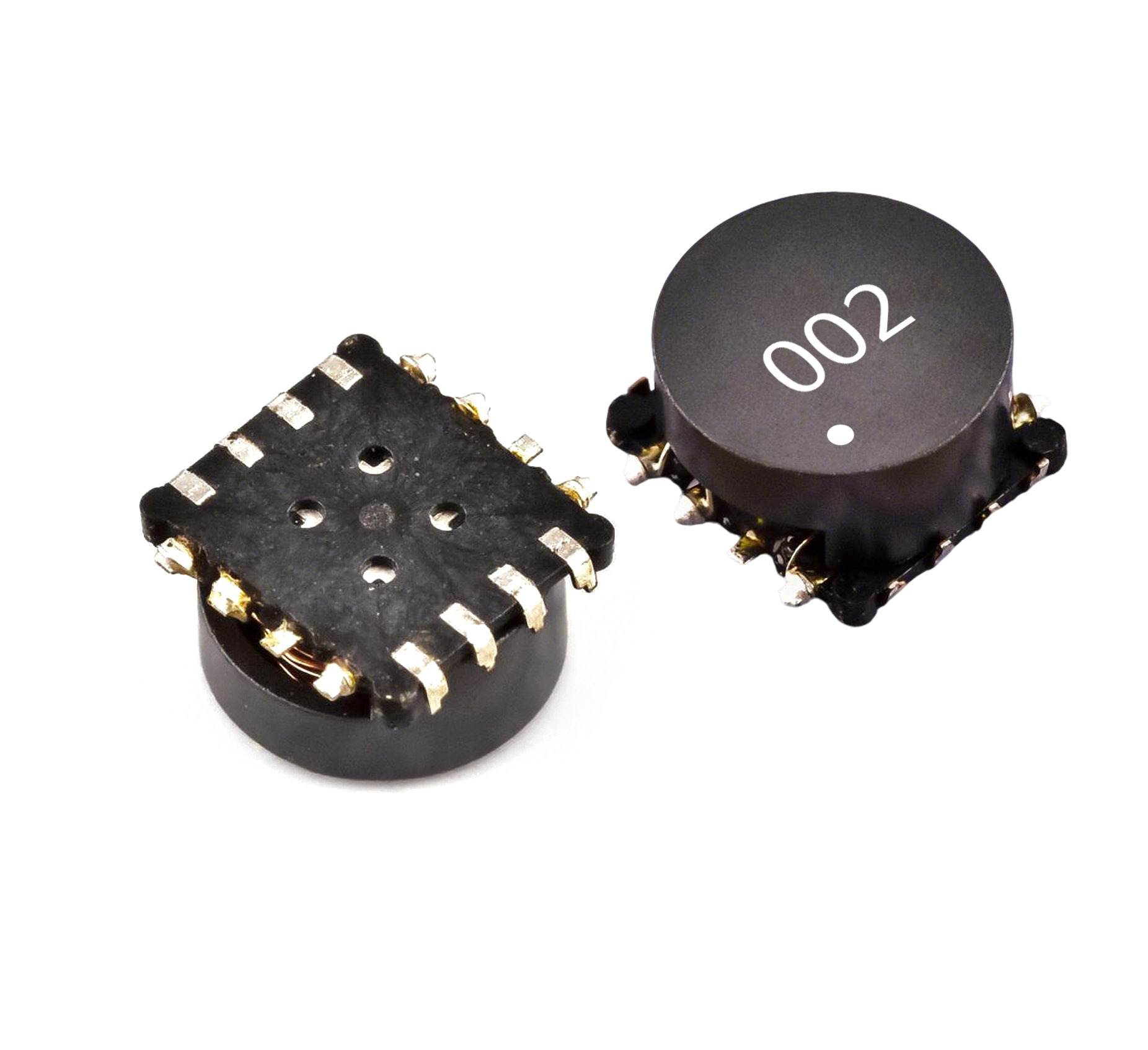

Зарядный трансформатор фотоимпульсного конденсатора серии SDRS

Разработанная для быстрой передачи энергии в компактных системах фотофлэш, серия SDRS5630T обеспечивает высокоэффективное зарядку конденсатора с соотношением поворотов до 1:25Его низкопрофильная конструкция и минимизированная индуктивность утечки обеспечивают стабильную производительность в промышленных диапазонах температуры (-20 ° C до +110 ° C).Эти трансформаторы оснащены усиленной изоляцией (500Vrms выдерживают напряжение) и точной обмоткой для постоянной доставки импульсной энергии в ограниченных пространствах..

Особенности

• Ультранизкий профиль: Максимальная высота 5,8 мм для оптимизации пространства PCB.

• Минимизированная индуктивность утечки: повышает эффективность передачи энергии.

• Увеличенная рабочая температура: надежность от -20°C до +110°C.

• Поверхностная установка (SMD): Автоматическая совместимость сборки.

• Высоковольтная изоляция: 500 Врм выдерживают напряжение.

• Опаковка из ленты и катушек: Упрощенное производство (упоминается как "завершение обработки" в листе данных).

  Электрические характеристики

  Номер части	Соотношение поворотов (Np:Ns)	При Индуктивность (μH) ±20%	Сек индуктивность (mH) Реф.	Pri DCR (mΩ)	Sec DCR (Ω)
  SDRS5630T-001	1:15	16.1	3.5	392	85.0
  SDRS5630T-002	1:10.2	8.5	0.8	370	20.0
  SDRS5630T-003	1:15	10.0	2.2	250	52.1
  SDRS5630T-004	1:25	10.0	6.3	250	85.4
  SDRS5630T-005	1:15	9.9	2.2	252	52.1
  SDRS5630T-006	1:17	18.5	4.7	418	75.8

  Примечание: Списки в листе данных дублируют запись SDRS5630T-004; таблица отражает только уникальные модели.




  Физические характеристики

  • Размеры: 5,6±0,2 мм (W) × 3,0 мм максимум (H) × 5,8 мм максимум (L).

  • Конфигурация терминала: конструкция с 8-мя булавами (см. схему обмотки: булавка 1-4 = Np, булавка 5-8 = Ns).

  • Установка: Платформа оптимальна для SMD рефлюмовой сварки.




  Заявления

  • Цифровое изображение: высокоскоростное зарядное конденсаторное устройство для флеш-устройств зеркальных камер/компактных камер.

  • Светодиодные лампы: Энергоэффективное генерация импульсов в портативных фотофлэшах.

  • Промышленные датчики: Схемы запуска, требующие быстрого высоковольтного разряда.

  • Медицинские изделия: компактные флеш-системы для эндоскопического/диагностического оборудования.




  Соответствие и упаковка

  • Материалы, соответствующие требованиям RoHS.

  • Стандартная упаковка с лентой и катушками ("Завершение роликов").
