Главная страница /Продукция/Трансформатор привода ворот/Устойчивый трансформатор мощности SMD с усиленной изоляцией для высокотемпературных промышленных схем и компактного отпечатка

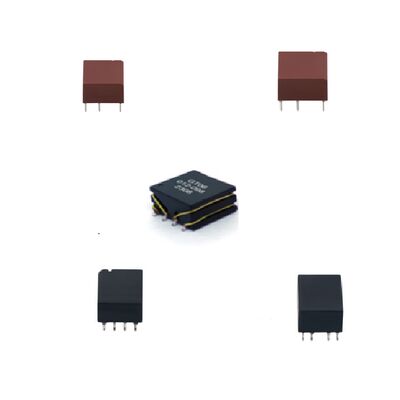

Устойчивый трансформатор мощности SMD с усиленной изоляцией для высокотемпературных промышленных схем и компактного отпечатка

5000
MOQ
Robust SMD Power Transformer with Reinforced Insulation for High-Temperature Industrial Circuits and Compact Footprint
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Выделить:

Компактный силовой трансформатор

,

SMD силовой трансформатор

,

Силовой трансформатор с усиленной изоляцией
Основная информация
Место происхождения: Китай
Фирменное наименование: SHINHOM
Сертификация: RoHS
Номер модели: GT06LXXA0
Документ: GT06LXXA0 _.pdf
Оплата и доставка Условия
Время доставки: 2 ~ 8 недели
Условия оплаты: Л/К, Т/Т
Характер продукции
Прочный и усиленный трансформатор мощности SMD для высокотемпературных промышленных схем
Серия GT06LXXA0 представляет собой высокопроизводительный трансформатор мощности SMD, разработанный для требовательных промышленных и автомобильных приложений.Проектированы для надежной работы в расширенном диапазоне температур от -40°C до +125°C, имеет усиленную изоляцию, соответствующую стандарту IEC62368-1, обеспечивающую безопасность и долговечность в условиях высокого напряжения.Этот изоляционный трансформатор обеспечивает отличную электрическую производительность, включая низкую пропускную индуктивность и высокую изоляцию перевязок, что делает его идеальным для преобразователей постоянного тока, источников питания и изолированных интерфейсов сигналов.
Основные характеристики
Параметр Спецификация
Поворачивает опции соотношения Доступные несколько соотношений (1:1, 1:2, 8:3, 3:4, и т.д.) в зависимости от модели
Индуктивность (Pin 1-3) 538μH до 680μH (±35%) измеряется при 100kHz, 100mVrms
Индуктивность утечки (1-3 при 4-6 коротких замыканиях) От 0,6 до 2,0 мкГ.
Пропускная способность (от первичной до вторичной) ≤ 15pF до 30pF максимум
DCR (первичные 1-3) Максимально от 750 до 1500 мΩ
DCR (среднее образование 6-4) Максимально от 750 до 1300 мΩ
Изоляционное напряжение 4KVrms (550Vrms непрерывно)
Поползновение и освобождение ≥ 8 мм между первичным и вторичным
Операционная температура от -40°C до +125°C
Температура хранения от -40°C до +125°C
Профиль волновой сварки Соответствует рекомендациям по предварительному нагреву, подъему, критической зоне и пиковой температуре
Рейтинг MSL Уровень 1, срок службы на полу 0,5 года при температуре ≤ 30°C/60% RH
Основные применения
Промышленные источники питания: изолированные модули постоянного тока и постоянного тока, преобразователи питания переключателя
Автомобильная электроника: бортовые зарядные устройства, системы управления аккумуляторами и энергосистемы электромобилей
Телекоммуникации и сети: изолированные интерфейсы сигналов, трансформаторы PoE (Power over Ethernet)
Системы возобновляемой энергии: солнечные инверторы, преобразователи для хранения энергии, требующие усиленной изоляции
Медицинское и безопасное критическое оборудование: энергетические ступени, где необходима высокая изоляция и надежность
Потребительские и IoT адаптеры питания: компактные, высокотемпературные конструкции AC-DC и DC-DC
тег:

Высокочастотный трансформатор с сертификатом AEC-Q200

Изолирующий трансформатор напряжения 4 кВрм

Компактный трансформатор изоляции отпечатков следа SMD
