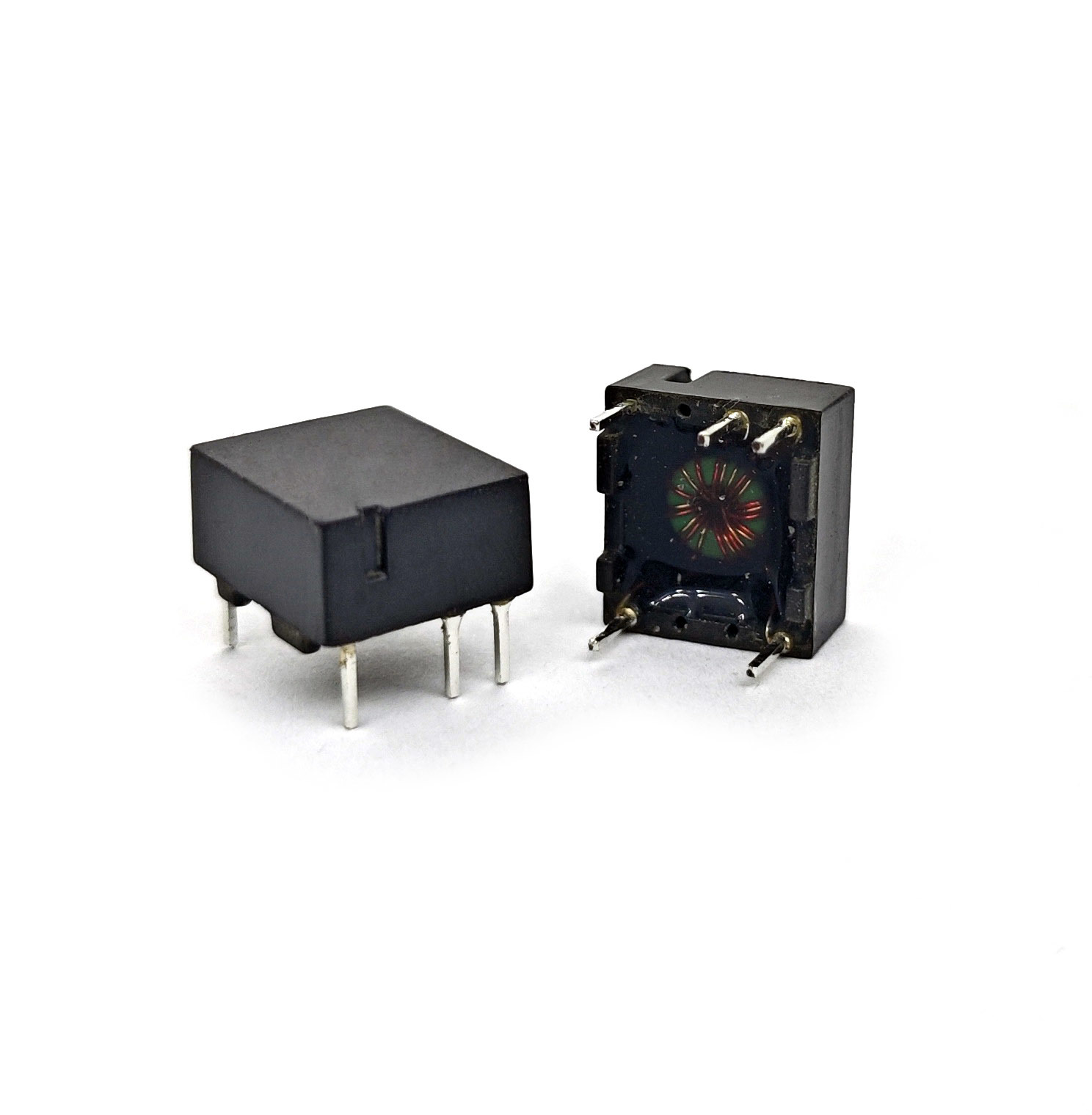

Высокочастотный трансформатор GT1011

Разработано для производительности

GT1011 - это надежный высокочастотный приводной трансформатор, разработанный для критической изоляции и передачи сигнала в современных системах преобразования энергии. Его точное соотношение витков 1:1 между обмотками (3-4):(5-8) обеспечивает точную передачу импульсов без масштабирования напряжения. С минимальной индуктивностью ‌200µH @ 100 кГц‌ (все первичные/вторичные обмотки) и сверхнизкой индуктивностью утечки (‌Lk ≤1µH макс‌), он поддерживает целостность сигнала на высоких частотах коммутации.

Создано для надежности

• ‌Изоляция 5000 В постоянного тока Hi-Pot‌ между контактами 3-5 (1 мА, 60 с)
• Чрезвычайно низкое сопротивление постоянному току (‌DCR ≤0,16Ω макс‌ на обмотку) минимизирует потери мощности
• Рабочая температура промышленного класса: ‌-40°C to +75°C‌ (включая самонагрев)
• Допустимая температура хранения: ‌до +85°C‌
• Прочная конструкция для суровых условий

Основные области применения

• ‌Импульсные источники питания‌: Изоляция драйверов MOSFET/IGBT в преобразователях AC-DC/DC-DC
• ‌Возобновляемая энергия‌: Связь сигнала управления затвором в солнечных инверторах и системах зарядки электромобилей
• ‌Управление двигателем‌: Безопасная передача ШИМ для промышленных преобразователей частоты и сервоприводов
• ‌Мостовые топологии‌: Предотвращение сквозного тока в резонансных LLC-преобразователях (полу/полный мост)

О НАС:

Компания Shinhom Enterprise была основана в Сиане, Китай, с 37-летним опытом проектирования и производства трансформаторов и катушек.
Высокое качество, низкая стоимость и лучший сервис - вот к чему мы стремимся больше всего!
Между тем, была также получена сертификация ISO 9001 по системе SGS.
Shinhom стремится оставаться специалистом в области проектирования и производства высокопроизводительных трансформаторов, силовых индукторов, дроссельных катушек и источников питания для покупателей по всему миру.
