Подробная информация о продукте:
Оплата и доставка Условия:
|
| Настоящий ряд: | 0~300A | Выход: | 0-5А |
|---|---|---|---|
| Класс: | 0,5 | Внутреннее окно: | 32.0mm |
| Испытательный полигон: | 1~120% | Ориентированный на заказчика: | Да |
| Высокий свет: | Toroidal датчик разделенного ядра настоящий,Датчик ядра разделения пермаллоя настоящий,Датчик ядра разделения DC500V |
||

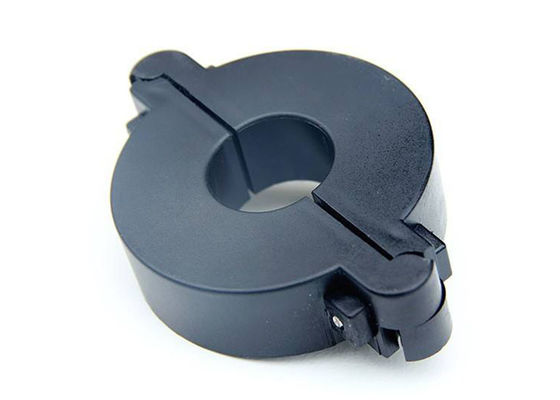

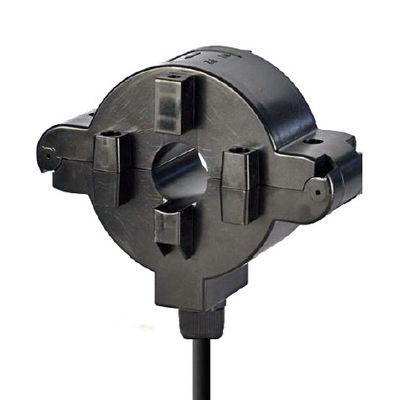

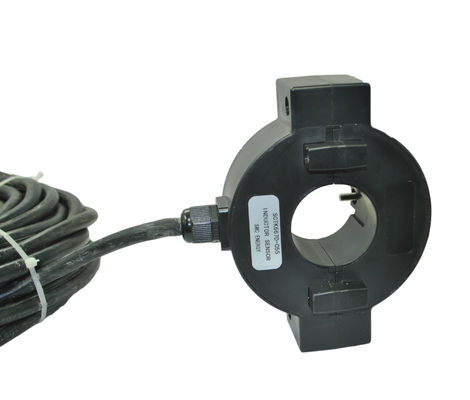

Датчик разделенного ядра низшего напряжения серии 300A/5A SCTK667D Toroidal настоящий
Трансформатор разделени-ядра настоящий специально был конструирован для того чтобы облегчить их установку в новые или уже существуя чистые работы. Они могут быть установлены без открытия любой цепи кабеля или шинопровода. Внутренний резистор точности через вторичную замотку CT обеспечивает низкий безопасный выход напряжения тока. Применитесь к настоящим измерению, контролю и защите для электрических проводки и оборудования. Измерение течения и силы для электрических двигателей, освещения, компрессора воздуха, топления и системы вентиляции, кондиционирует оборудование и систему управления автоматизации. Прибор настоящих, силы и энергии контроля. Прибор предохранения от реле.
Особенности:
Электрический параметр
| Частота | 50-60Hz |
| Расклассифицированный входной сигнал | 5A-300A |
| Измеряя ряд | 1%In-120%In |
| Требуемая производительность | 0-5A |
| Коэффициент | ≤± 0,1% |
| Фазовый угол | ≤ ±30min |
| Диэлектрическая прочность | 2.5KV/1mA/1min |
| Сопротивление изоляции | DC500V/100MΩmin |
Механический параметр
| Случай | ПК /UL94-V0 |
| Катушка | ПК |
| Ядр | Пермаллой |
| Внутренняя структура | Эпоксидная смола |
| Конструкция | Связь |
| Работая Temp | - 25℃~+75℃ |
| Работая влажность | ≤85% |
| Соединение выхода | Провод UL1015 22AWG (twinsted провод) 2.5m |
Тип выбор
| P/N | Расклассифицированный входной сигнал (A) | Выход (a) | Точность | Размеры окна (mm) | |
| SCTK667D-025 | 50-400A | 1A/5A | 0,5, 1,0, 3,0 | 25 | |
| SCTK667D-032 | 100-630A | 1A/5A | 0,5, 1,0, 3,0 | 32 | |
| SCTK667D-045 | 100-1000A | 1A/5A | 0,5, 1,0, 3,0 | 45 | |
| SCTK667D-055 | 100-1200A | 1A/5A | 0,5, 1,0, 3,0 | 55 | |
| SCTK667D-065 | 100-1500A | 1A/5A | 0,5, 1,0, 3,0 | 65 | |
| SCTK667D-080 | 200-2000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | |
| SCTK667D-100 | 500-3000A | 1A/5A | 0,5, 1,0, 3,0 | 100 | |
Примечания: Технические характеристики изделия можно подгонять
