Подробная информация о продукте:
Оплата и доставка Условия:
|
| Настоящий ряд: | 5~1200A | Выход: | 0-5A / 0.333VAC |
|---|---|---|---|
| Класс: | 0,5、 1,0 | Цвет: | Прозрачный/черный |
| Ориентированный на заказчика: | да | Катушка: | Ядр пермаллоя |
| Высокий свет: | CT разделил трансформатор ядра настоящий,трансформатор разделенного ядра низшего напряжения настоящий,трансформатор ядра пермаллоя настоящий |
||

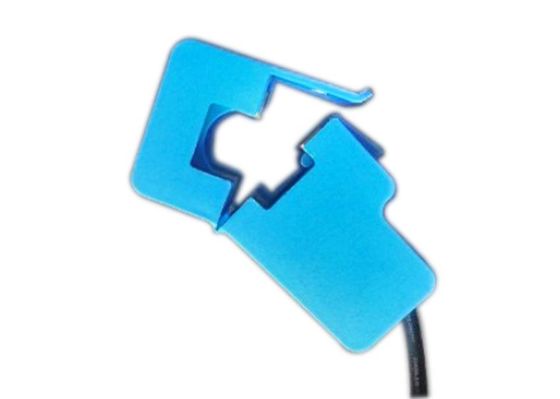

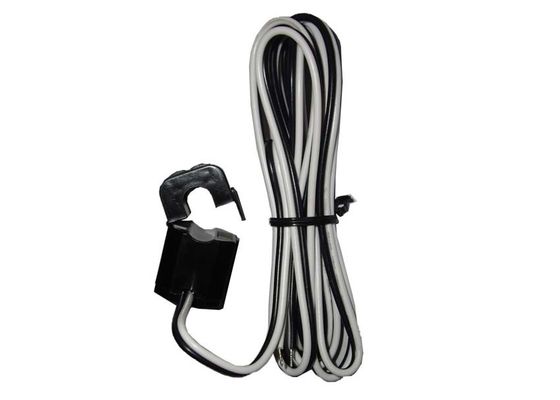

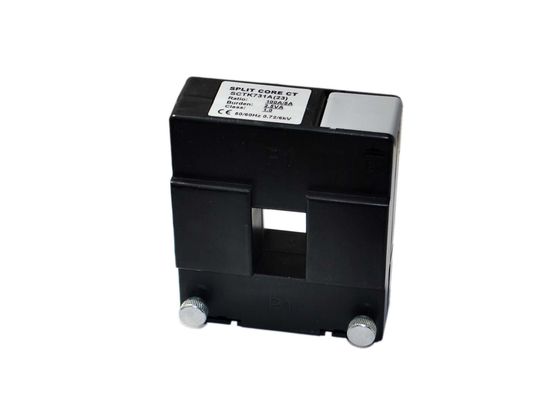

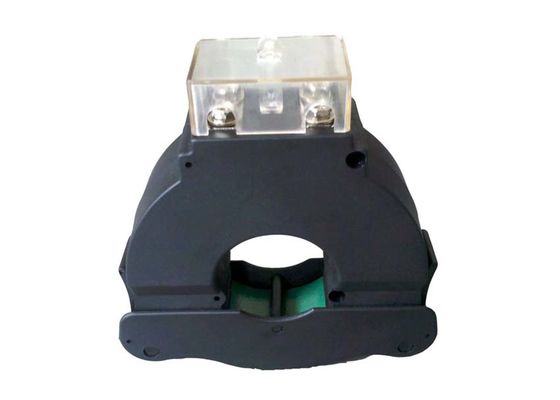

CE RoHS серии SCTK681D разделил трансформатор ядра настоящий, низшее напряжение CT для контроля энергии
трансформаторы Открыт-конца настоящие главным образом использованы в проектах реновации системы распределения силы, легкой установке, никакой потребности разобрать автобус, могут также быть деятельностью в реальном маштабе времени, не влияют на нормальный расход энергии клиентов, для проектов преобразования потребителя для сохранения силы человека, материальные ресурсы, финансовые ресурсы, улучшают эффективность. Эту серию настоящих трансформаторов можно использовать с приборами предохранения от, измерения и измерять реле.
Раковина настоящего трансформатора серии SCTK681D сделана импортированного инжекционного метода литья поликарбоната который пламя - retardant и температура устойчивые на 140℃, металлический стержень сделан ориентированной холоднопрокатной прокладки кремния стальной, и вторичный провод сделан из высокопрочного электромагнитного покрытого эмалью провода. Продукт имеет преимущества романной структуры, красивого возникновения, удобной установки, небольшого размера, облегченной, высокой точности и большой емкости.
Особенности:
Применения:
Механический параметр
| Случай | PA /UL94-V0 |
| Катушка | PBT |
| Ядр | Пермаллой |
| Внутренняя структура | Заварка |
| Конструкция | Связь |
| Работая Temp | - 25℃~+75℃ |
| Работая влажность | ≤85% |
| Соединение выхода | Провод UL1015 20AWG (twinsted провод) 2.5m |
Электрический параметр
| Частота | 50Hz-400Hz |
| Расклассифицированный входной сигнал | 5A-1200A |
| Измеряя ряд | 10%In-130%In |
| Требуемая производительность | 0.333V (AC) или 0-5A |
| Коэффициент | ≤± 0,5% |
| Фазовый угол | ≤ ±60min |
| Диэлектрическая прочность | 2.5KV/1mA/1min |
| Сопротивление изоляции | DC500V/100MΩmin |
Тип выбор
| P/N |
Расклассифицированный входной сигнал (A) |
Выход (mA/V) | Точность | Размеры (mm) | ||||
| Ø0 | B | C | ||||||
| SCTK681D-016 |
5-150A (5,10,50,100,150) |
0-1A 0.333V |
0,5, 1,0 | 16 | 65 | 33 | 32 | |
| SCTK681D-024 |
10-400A (10,50,100,250,400) |
0-5A 0.333V |
0,5, 1,0 | 24 | 80 | 45 | 34 | |
| SCTK681D-035 |
5-630A (, 50 100 250 400 600) |
0-5A 0.333V |
0,5, 1,0 | 35 | 99 | 60,5 | 42 | |
| SCTK681D-050 |
100-1200A (500,600,800,1000,1200) |
0-5A 0.333V |
0,5, 1,0 | 50 | 125 | 82 | 52 | |
Примечания: Технические характеристики изделия можно подгонять
