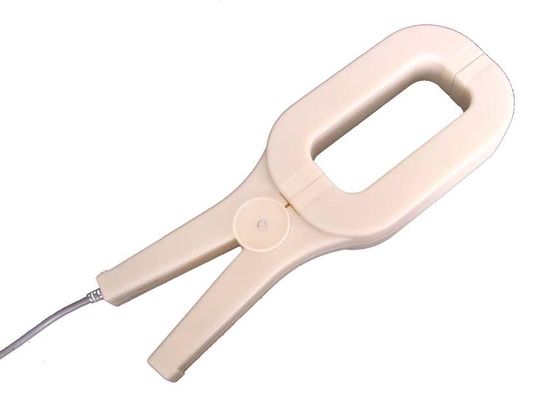

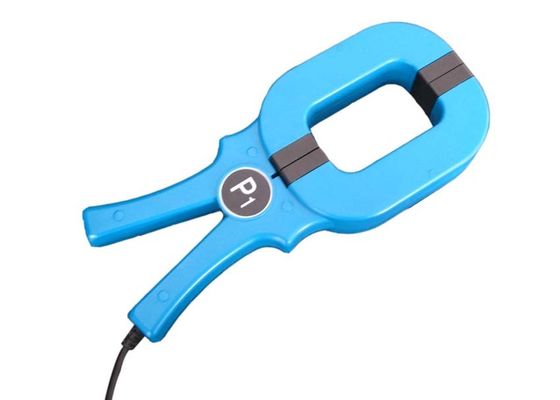

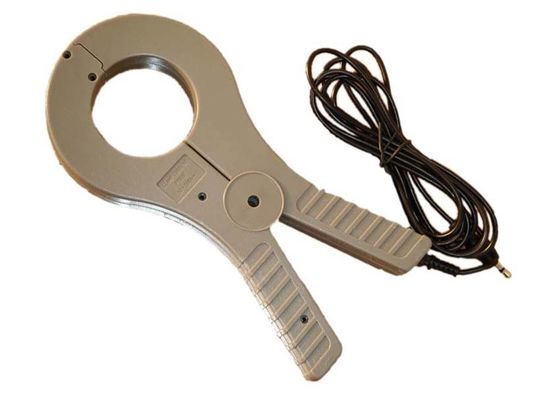

Серия СКТК691/2 Струбцин-на трансформаторе разделенного ядра настоящем с настоящим рядом 100мА к однофазному настоящему тесту 3000А
Особенности:
Электрическая спецификация:
Электрический параметр
| Частота | 50-400КХз |
| Расклассифицированный входной сигнал | 5-3000А |
| Измеряя ряд | 5%Ин-130%Ин |
| Требуемая производительность | 0-10В (АК) или 0-5А |
| Коэффициент | ± 0,1% ≤ |
| Фазовый угол | ≤ ±10мин |
| Диэлектрическая прочность | 3.0КВ/1мА/1мин |
| Сопротивление изоляции | ДК500В/100МΩмин |
Механический параметр
| Случай | АБС /UL94-V0 |
| Катушка | ПБТ |
| Ядр | Сталь/пермаллой кремния |
| Внутренняя структура | Винт |
| Конструкция | Винт |
| Работая Темп | - 25℃~+75℃ |
| Работая влажность | ≤85% |
| Соединение выхода | провод 1015/22АВГ (твинстед провод) 2.5м |
Напечатайте выбор
| П/Н |
Расклассифицированный входной сигнал (А) |
Точность |
Размеры (мм) (ИД-Л-В-Х) |
| СКТК691А-008 | 0-20А | 0,1, 0,2, 0,5 | 8.0-135.0-42.0-20.0 |
| СКТК691А-013 | 0-100А | 0,1, 0,2, 0,5 | 13.0-137.0-42.0-25.0 |
| СКТК691А-020 | 5-250А | 0,1, 0,2, 0,5 | 20.0-137.0-46.0-25.0 |
| СКТК691А-050 | 100-1200А | 0,1, 0,2, 0,5 | 50.0-215.0-104.0-27.0 |
| СКТК692А-085 | 100-1500А | 0,1, 0,2, 0,5 | 82.0*52.0-272.0-116.0-37.0 |
| СКТК692А-125 | 100-3000А | 0,1, 0,2, 0,5 | 125.0*52.0-327.0-116.0-37.0 |
Примечания: Технические характеристики изделия можно подгонять
