Подробная информация о продукте:
Оплата и доставка Условия:
|
| Вход: | 0А-1000А | выходной: | 0.333ВАК или 0-5А |
|---|---|---|---|
| Измеряя ряд: | 10%Ин-130%Ин | Точность: | 0,2、 1,0、 0,5 |
| Вещество активной зоны: | Пермаллой | Индивидуальные: | Да |
| Высокий свет: | разделенное ядр кт,тип настоящий трансформатор разделенного ядра |
||

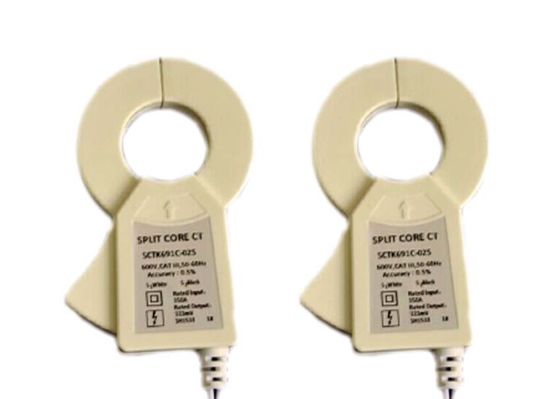

Трансформатор разделенного ядра серии СКТК691К настоящий с настоящим рядом 0мА к однофазному настоящему тесту 1000А
Серии СКТК691К струбцин-на настоящих трансформаторах, КТ можно установить к существующим панелям, как центры управления или центры нагрузки, для того чтобы измерить или проконтролировать ваттность. Эти КТ можно установить без извлекать существующие кабели для более легкой установки
Особенности:
Применения:
Электрический параметр
| Частота | 50-2.5КХз |
| Расклассифицированный входной сигнал | 0.5А-630А |
| Измеряя ряд | 10%Ин-130%Ин |
| Требуемая производительность | 0.333В (АК) или 0-5А |
| Коэффициент | ≤± 0,2% |
| Фазовый угол | ≤ ±10мин |
| Диэлектрическая прочность | 5.0КВ/1мА/1мин |
| Сопротивление изоляции | ДК500В/100МΩмин |
Механический параметр
| Случай | ПК/УЛ94-В0 |
| Катушка | ПБТ |
| Внутренняя структура | Эпоксидная смола |
| Работая Темп | - 25℃~+75℃ |
| Работая влажность | ≤85% |
| Соединение выхода | Терминал или провод 1.5м УЛ1015 22АВГ |
Напечатайте выбор
| П/Н |
Расклассифицированный входной сигнал (А) |
Выход (мА/В) | Точность | Размеры (мм) | |||||
| А | Б | К | Д | Э | |||||
| СКТК691К-010 | 0.5-100А | 0.333В/0-50мА | 0,2, 0,5, 1,0 | 63,0 | 25,0 | 20,0 | 10,0 | 37,0 | |
| СКТК691К-016 | 1-250А | 0.333В/0-100мА | 0,2, 0,5, 1,0 | 71,0 | 20,0 | 15,0 | 16,0 | 43,0 | |
| СКТК691К-025 | 5-400А | 0.333В/0-200мА | 0,2, 0,5, 1,0 | 87,0 | 20,0 | 15,0 | 25,0 | 52,0 | |
| СКТК691К-036 | 5-630А | 0.333В/0-200мА/1А | 0,2, 0,5, 1,0 | 117,0 | 27,0 | 22,0 | 35,0 | 71,0 | |
| СКТК691К-050 | 5-1000А | 0.333В/0-500мА/1А/5А | 0,2, 0,5, 1,0 | 135,0 | 27,0 | 22,0 | 50,0 | 100,0 | |
Примечания: Технические характеристики изделия можно подгонять
