Трансформаторы КТ 0-500мА ядра АК 0.333В серии СКТК661 разделенные настоящие, широкое внутреннее окно, ориентированное на заказчика

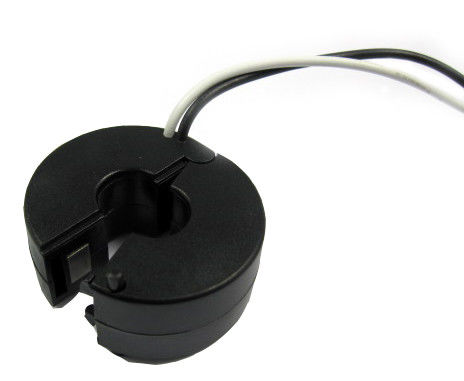

Трансформатор ретро-пригонки серии СКТК661 (разделени-ядра) настоящий специально был конструирован для того чтобы облегчить их установку в новые или уже существующие работы сети. Они могут быть установлены без открытия любой цепи кабеля или шинопровода. Внутренний резистор точности через вторичную замотку КТ обеспечивает низкий безопасный выход напряжения тока.
Особенности:
Применения:
Электрический параметр
| Частота | 50-60Хз |
| Расклассифицированный входной сигнал | 0.5А-630А |
| Измеряя ряд | 10%Ин-130%Ин |
| Требуемая производительность | 0.333В (АК) или 0-500мА |
| Коэффициент | ≤± 0,1% |
| Фазовый угол | ≤ ±30мин |
| Диэлектрическая прочность | 2.5КВ/1мА/1мин |
| Сопротивление изоляции | ДК500В/100МΩмин |
Механический параметр
| Случай | ПК /UL94-V0 |
| Катушка | ПК |
| Ядр | Пермаллой |
| Внутренняя структура | Эпоксидная смола |
| Конструкция | Связь |
| Работая Темп | - 25℃~+75℃ |
| Работая влажность | ≤85% |
| Соединение выхода | Провод УЛ1015 22АВГ (твинстед провод) 2.5м |
Напечатайте выбор
| П/Н |
Расклассифицированный входной сигнал (А) |
Выход (мА/В) | Точность | Размеры (мм/инч) | |||||
| А | Б | К | Д | Э | |||||
| СКТК661А-008 |
0.5-50А (1,5,10,30,50) |
0-50мА 0.333В |
0,2, 0,5, 1,0 |
36,0 (1,42) |
22,0 (0,87) |
20,0 (0,79) |
8,0 (0,31) |
2500 (100) |
|
| СКТК661Б-013 |
1-100А (5,10,50,75,100) |
0-100мА 0.333В |
0,2, 0,5, 1,0 |
45,0 (1,77) |
22,0 (0,87) |
20,0 (0,79) |
13,0 (0,51) |
2500 (100) |
|
| СКТК661К-019 |
5-250А (10 100 200 250 400) |
0-200мА 0.333В |
0,2, 0,5, 1,0 |
60,0 (2,36) |
22,0 (0,87) |
20,0 (0,79) |
19,0 (0,75) |
2500 (100) |
|
| СКТК661Д-023 |
5-400А (10 100 200 250 400) |
0-200мА 0.333В |
0,2, 0,5, 1,0 |
60,0 (2,36) |
22,0 (0,87) |
20,0 (0,79) |
23,0 (0,91) |
2500 (100) |
|
| СКТК661Э-032 |
10-630А (20 100 250 400 600) |
0-500мА 0.333В |
0,2, 0,5, 1,0 |
76,0 (2,99) |
22,0 (0,87) |
20,0 (0,79) |
32,0 (1,26) |
2500 (100) |
|
Примечания: Технические характеристики изделия можно подгонять
