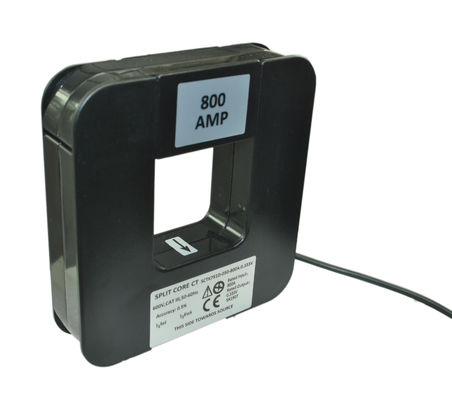

Трансформатор разделенного ядра серии СКТК751 настоящий до заключения кнопки входного сигнала 5000А/отверстия, легковеса, точности 1,0

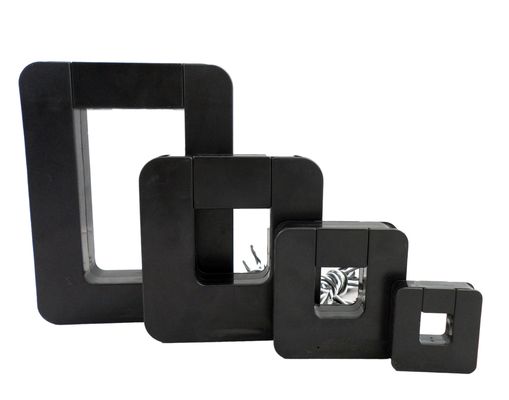

Серии СКТК751 трансформаторов стиля разделенного ядра настоящих конструированы для быстрой и легкой установки. Дизайн разделенного ядра позволяет внеконтактные настоящие измерения через индукцию магнитного поля без отключать цепи кабелей для установки КТ. Этот метод позволяет более безопасное, более легкое и портативное настоящее измерение.
Электрический параметр
| Частота | 50-60Хз |
| Расклассифицированный входной сигнал | 5А-5000А |
| Измеряя ряд | 10%Ин-130%Ин |
| Требуемая производительность | 0.333В (АК) или 0-500мА |
| Коэффициент | ± 1,0% |
| Фазовый угол | ≤ ±90мин |
| Диэлектрическая прочность | 2.5КВ/1мА/1мин |
| Сопротивление изоляции | ДК500В/100МΩмин |
Механический параметр
| Случай | ПК /UL94-V0 |
| Катушка | ПБТ |
| Ядр | Пермаллой |
| Внутренняя структура | Эпоксидная смола |
| Конструкция | Связь |
| Работая Темп | - 25℃~+75℃ |
| Работая влажность | ≤85% |
| Соединение выхода | Провод УЛ1015 22АВГ (твинстед провод) 2.0м |
Особенности:
Применения:
Напечатайте выбор
|
П/Н |
Расклассифицированный входной сигнал (А) |
Выход (мА/В) |
Точность |
Размеры (мм/инч) |
|||||
|
А |
Б |
К |
Д |
Э |
|||||
|
СКТК751А |
5-200А (5,10,30,50,75,100,125,150,200) |
0-13.3мА 0.333В |
1,0 |
50,8 (2,00) |
53,3 (2,09) |
15,0 (0,59) |
19,1 (0,75) |
19,1 (0,75) |
|
|
СКТК751Б |
10-400А (10,50,75,150,200,250,300,400) |
0-26.6мА 0.333В |
1,0 |
59,6 (2,35) |
62,7 (2,47) |
21,0 (0,83) |
19,1 (0,75) |
19,1 (0,75) |
|
|
СКТК751К |
50-630А (50 100 125 200 250 400 600 630) |
0-66.6мА 0.333В |
1,0 |
82,5 (3,25) |
85,1 (3,35) |
25,6 (1,01) |
31,8 (1,25) |
31,8 (1,25) |
|
|
СКТК751Д |
100-2000А (100,250,400,630,800А, 1000,2000) |
0-200мА 0.333В |
1,0 |
121,0 (4,76) |
127,0 (5,00) |
30,4 (1,19) |
50,8 (2,00) |
50,8 (2,00) |
|
|
СКТК751Э |
200-3000А (200,250,400,630,1500,2500,3000) |
0-300мА 0.333В |
1,0 |
118,0 (4,65) |
133,0 (5,24) |
24,0 (0,94) |
68,0 (2,68) |
80,0 (3,15) |
|
|
СКТК751Ф |
400-5000А (400,800,1000,1500,2000,3000,5000) |
0-500мА 0.333В |
1,0 |
146,0 (5,75) |
190,5 (7,50) |
35,6 (1,40) |
76,2 (3,00) |
127,0 (5,00) |
|
Направления для пользы
Примечания: Технические характеристики изделия можно подгонять
