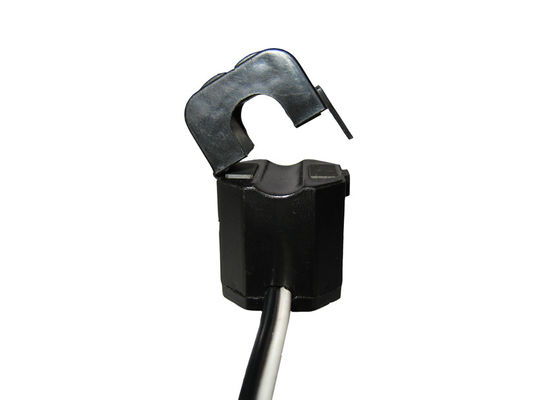

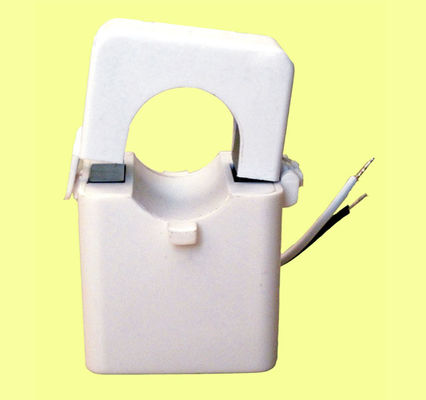

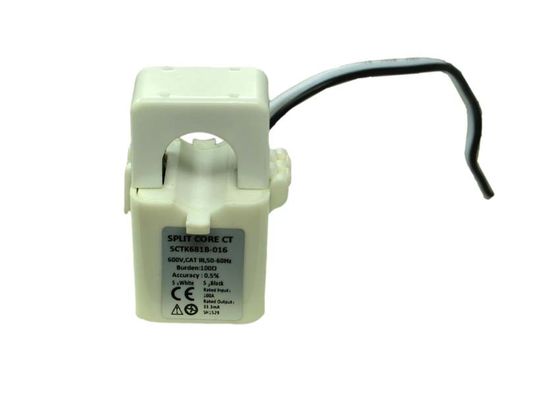

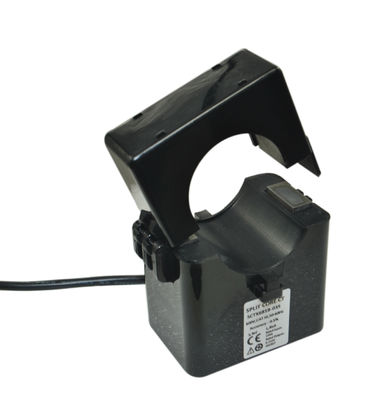

Входной сигнал 333mV 500mV низшего напряжения 5A~630A серии SCTK681B вывел наружу разделенный трансформатор катушки настоящий, высокая точность
Серии SCTK681B трансформатора разделенного ядра настоящего конструированы для быстрой и легкой установки. Дизайн разделенного ядра позволяет внеконтактные настоящие измерения через индукцию магнитного поля без требования, чтобы основной провод был принят оффлайн и отключен для установки CT. Этот метод позволяет более безопасное, более легкое и портативное настоящее измерение. Внутренний резистор тяготы точности через вторичную замотку CT обеспечивает безопасный выход низшего напряжения и позволяет безопасное отверстие вторичного
Особенности:
Применения:
Механический параметр
| Случай | PA /UL94-V0 |
| Катушка | PBT |
| Ядр | Пермаллой |
| Внутренняя структура | Эпоксидная смола |
| Конструкция | Связь |
| Работая Temp | - 25℃~+75℃ |
| Работая влажность | ≤85% |

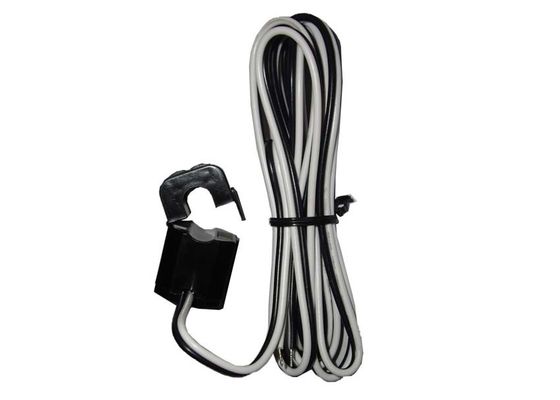

| Соединение выхода | Провод UL1015 20AWG (twinsted провод) 2.5m |
Электрический параметр
| Частота | 50Hz-2KHz |
| Расклассифицированный входной сигнал | 5A-630A |
| Измеряя ряд | 10%In-130%In |
| Требуемая производительность | 0.333V (AC) или 0-500mA |
| Коэффициент | ≤± 1,0% |
| Фазовый угол | ≤ ±60min |
| Диэлектрическая прочность | 2.5KV/1mA/1min |
| Сопротивление изоляции | DC500V/100MΩmin |
Тип выбор
| P/N |
Расклассифицированный входной сигнал (A) |
Выход (mA/V) | Точность | Размеры (mm) | ||||
| Ø0 | B | C | ||||||
| SCTK681B-010 |
5-75A (5,10,20,50,75) |
0-50mA 0.333V |
0,5, 1,0, 3,0 | 10 | 41,5 | 30 | 26,5 | |
| SCTK681B-016 |
5-150A (5,10,50,100,150) |
0-100mA 0.333V |
0,5, 1,0, 3,0 | 16 | 53 | 36 | 30,5 | |
| SCTK681B-024 |
10-250A (10,50,100,200,250) |
0-200mA 0.333V |
0,5, 1,0, 3,0 | 24 | 70 | 51,5 | 39,0 | |
| SCTK681B-035 |
10-630A (20 100 250 400 600) |
0-500mA 0.333V |
0,5, 1,0, 3,0 | 35 | 84 | 65 | 41,0 | |
Примечания: Технические характеристики изделия можно подгонять
