Потеря цепи небольшой установки датчика разделенного ядра КТ тома настоящей легкой низкая магнитная

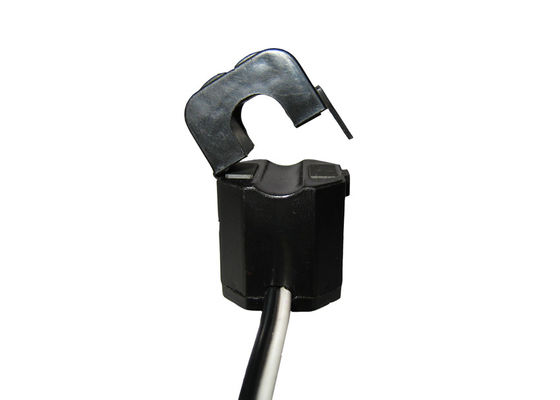

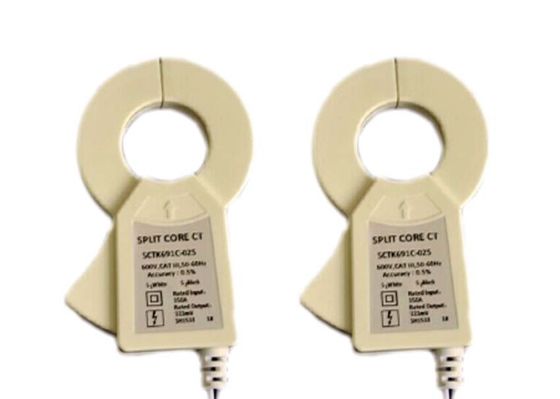

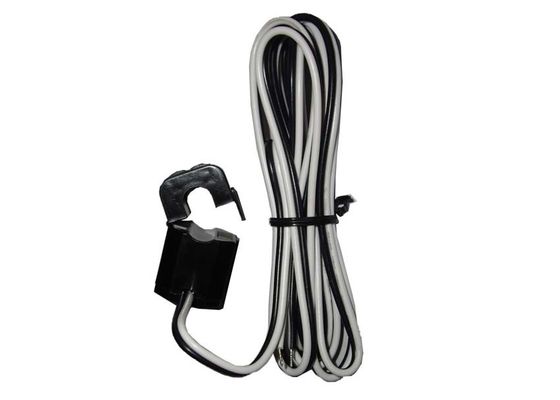

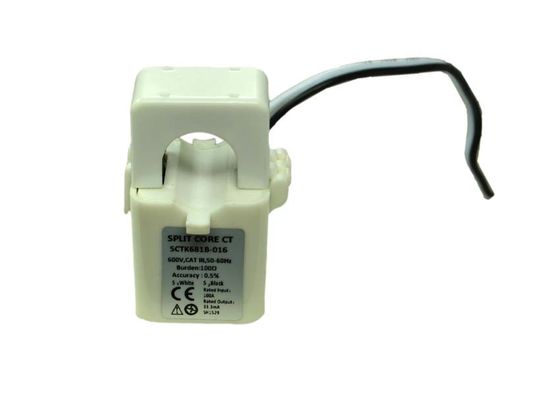

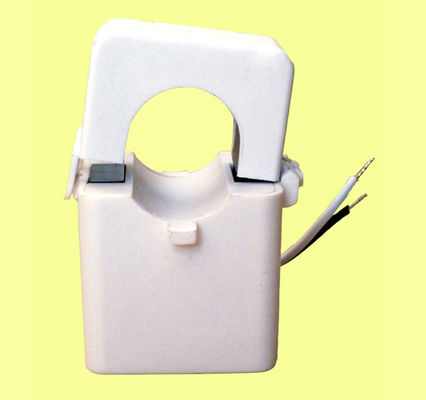

Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss
Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss

Большие изображения :  Потеря цепи небольшой установки датчика разделенного ядра КТ тома настоящей легкой низкая магнитная Лучшая цена

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: Серия СКТК681Б
Оплата и доставка Условия:
Количество мин заказа: переговоров
Цена: Negotiation
Упаковывая детали: коробка
Время доставки: 4~8 недель
Условия оплаты: T/T
Поставка способности: 10000/month
Подробное описание продукта
настоящий ряд: 5~630А выходной: 0-500мА или 0.333ВАК
класс: 0,5、 3,0、 1,0 цвет: прозрачный
Катушка: Ядр пермаллоя Настраиваемые: Да
Высокий свет:

разделенное ядр кт

,

тип настоящий трансформатор разделенного ядра

Трансформатор катушки входного сигнала 333мВ 500мВ низшего напряжения 5А~630А серии СКТК681Б разделенный выходом настоящий, высокая точность


         Серии СКТК681Б трансформатора разделенного ядра настоящего конструированы для быстрой и легкой установки. Дизайн разделенного ядра позволяет внеконтактные настоящие измерения через индукцию магнитного поля без требования, чтобы принимал основному проводу автономную и дисконнектед для установки КТ. Этот метод позволяет более безопасное, более легкое и портативное настоящее измерение. Внутренний резистор тяготы точности через вторичную замотку КТ обеспечивает безопасное выведенное наружу низшее напряжение и позволяет безопасное отверстие вторичного

Особенности:

  • Испытательный полигон: 5 к входному сигналу АК 630А
  • Выход 0 к 500мА, 0 к 0.333В
  • Металлический стержень делим, с высокой точностью и низкой магнитной потерей цепи
  • Элегантное возникновение, небольшой том, легковес, опенабле, легкая установка
  • Для этого удобно установить, не нужно демонтировать автобус, может эксплуатироваться под состоянием в реальном маштабе времени, и не повлияет на использование клиентов нормальное



Применения:

  • Настоящие измерение, контроль и защита для электрических проводки и оборудования
  • Измерение течения и силы для электрических двигателей, освещения, компрессора воздуха, топления и системы вентиляции, кондиционирует оборудование и автоматизацию.
  • Прибор контроля течения, силы и энергии
  • Прибор предохранения от реле



Механический параметр

Случай ПА /UL94-V0
Катушка ПБТ
Ядр Пермаллой
Внутренняя структура Эпоксидная смола
Конструкция Связь
Работая Темп - 25℃~+75℃
Работая влажность ≤85%
Соединение выхода Провод УЛ1015 20АВГ (твинстед провод) 2.5м





Электрический параметр

Частота 50Хз-2КХз
Расклассифицированный входной сигнал 5А-630А
Измеряя ряд 10%Ин-130%Ин
Требуемая производительность 0.333В (АК) или 0-500мА
Коэффициент ≤± 1,0%
Фазовый угол ≤ ±60мин
Диэлектрическая прочность 2.5КВ/1мА/1мин
Сопротивление изоляции ДК500В/100МΩмин





Напечатайте выбор

П/Н

Расклассифицированный входной сигнал

(А)

Выход (мА/В) Точность Размеры (мм)
        Ø0 А Б К
СКТК681Б-010

5-75А

(5,10,20,50,75)

0-50мА

0.333В

0,5, 1,0, 3,0 10 41,5 30 26,5
СКТК681Б-016

5-150А

(5,10,50,100,150)

0-100мА

0.333В

0,5, 1,0, 3,0 16 53 36 30,5
СКТК681Б-024

10-250А

(10,50,100,200,250)

0-200мА

0.333В

0,5, 1,0, 3,0 24 70 51,5 39,0
СКТК681Б-035

10-630А

(20 100 250 400 600)

0-500мА

0.333В

0,5, 1,0, 3,0 35 84 65 41,0


 Потеря цепи небольшой установки датчика разделенного ядра КТ тома настоящей легкой низкая магнитная 0

Примечания: Технические характеристики изделия можно подгонять
