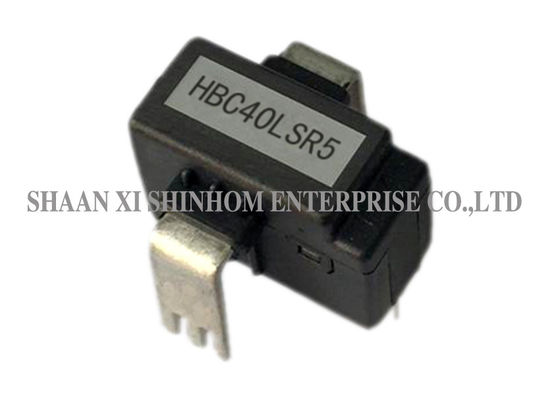

Эффекта Холла режима короткозамкнутого витка серии ХБК-ЛСР5 датчик многошкального настоящий с 0 к 50А входному сигналу, подача напряжения 5В
Датчик серии ХБК-ЛСР5 многошкальный настоящий прибор короткозамкнутого витка основанный на измеряя принципе эффекта Холла и нулевого балансового метода, с гальванической изоляцией между первичной и вторичной цепью. Он предусматривает точное электронное измерение ДК, АК или пульсированных течений.
Направления для пользы
Особенности:
Применения:
ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ:
|
ХБК06 ЛСР5 |
ХБК10 ЛСР5 |
ХБК15 ЛСР5 |
ХБК20 ЛСР5 |
ХБК25 ЛСР5 |
ХБК30 ЛСР5 |
ХБК40 ЛСР5 |
ХБК50 ЛСР5 |
|
|
| Расклассифицированное течение входного сигнала (ИП) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | А |
| Ряд течения теста | ±15 | ±25 | ±37.5 | ±50 | ±62.5 | ±75 | ±100 | ±105 | А |
| Поворачивает коэффициент (Нп/Нс) | 1:1200 | 1:1000 | 1:1125 | 1:1000 | 1:1250 | 1:1125 | 1:1000 | 1:1000 | Т |
| Напряжение тока требуемой производительности | ±0.8±0.5% | В | |||||||
| Подача напряжения | +5±5% | В | |||||||
| Смещенное напряжение тока | 2.5±0.5% | В | |||||||
| Напряжение тока ссылки (ВР) | 2.5±0.8% | В | |||||||
| Напряжение тока внешней ссылки | 2.0-2.8 | В | |||||||
| Смещенное смещение напряжения тока | ≤±0.1 | мВ/℃ | |||||||
| Смещение напряжения тока выхода | ≤±0.05 | мВ/℃ | |||||||
| Линеарности (Ип=0-±Ипн) | ≤±0.2 | %ФС | |||||||
| Класс | ≤±1.0 | % | |||||||
| ди/дт | >50 | А/ΜС | |||||||
| Время на ответ | ≤1 | µС | |||||||
| Ширина полосы частот (- 1дб) | ДК~100 | КГц | |||||||
| Напряжение тока изоляции | 2.5@ (50ХЗ, 1мин) | КВ | |||||||
| Рабочая температура | -40~+85 | ℃ | |||||||
| Температура хранения | -40~+105 | ℃ | |||||||
Примечания: Технические характеристики изделия можно подгонять
