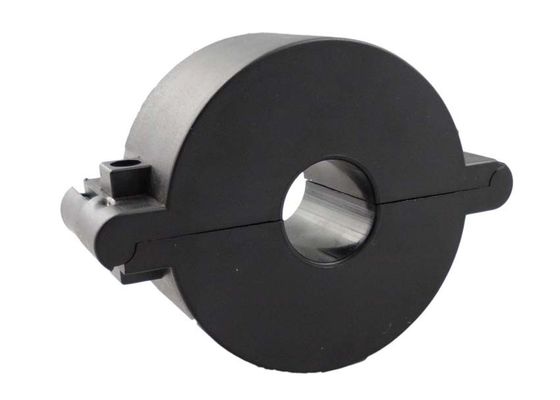

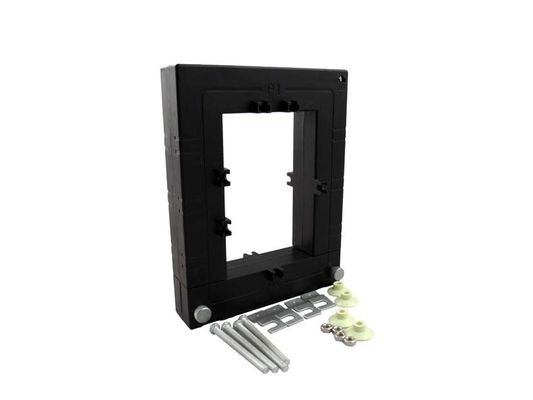

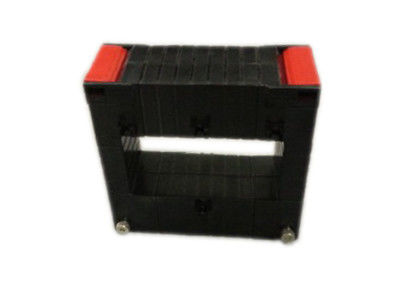

Трансформаторы разделенного ядра серии СКТК731 электрические высокочастотные стальные настоящие с 5 к входному сигналу 5000А
Применение
Трансформатор ретро-пригонки серии СКТК731 (разделени-ядра) настоящий был спесиаллидесиньед для того чтобы облегчить их установку в новые или уже существующие работы сети. Они могут быть установлены без открытия любой цепи кабеля или шинопровода. Внутренний резистор точности через вторичную замотку КТ обеспечивает низкий сейф
выход напряжения тока. Он может сохранить время и цены установки.
Настоящие измерение, контроль и защита для электрических проводки и оборудования. Измерение течения и силы для электрических двигателей, освещения, компрессора воздуха, топления и системы вентиляции, кондиционирует оборудование и систему управления автоматизации. Прибор контроля течения, силы и энергии.
Особенность
Электрический параметр
| Частота | 50-400Хз |
| Расклассифицированный входной сигнал | 5А-5000А |
| Измеряя ряд | 5%Ин-130%Ин |
| Требуемая производительность | 0-5А |
| Коэффициент | ± 0,5% ≤ |
| Фазовый угол | ≤ ±30мин |
| Диэлектрическая прочность | 2.5КВ/1мА/1мин |
| Сопротивление изоляции | ДК500В/100МΩмин |
Механический параметр
| Случай | ПК /UL94-V0 |
| Катушка | ПК |
| Ядр | Сталь кремния |
| Внутренняя структура | Эпоксидная смола |
| Конструкция | Винт |
| Работая Темп | - 25℃~+75℃ |
| Работая влажность | ≤85% |
| Соединение выхода | Терминал |
Напечатайте выбор
| П/Н | Расклассифицированный входной сигнал (А) | Выход (А) | Точность | Размеры (мм) | |||||||||
| А | Б | К | Д | Э | Ф | Г | Х | И | |||||

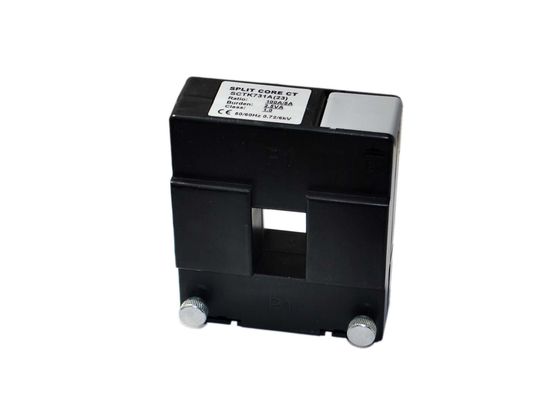

| СКТК731А (23) | 100-400А | 1А/5А | 0,5, 1,0, 3,0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| СКТК731Б (58) | 250-1000А | 1А/5А | 0,5, 1,0, 3,0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| СКТК731К (88) | 250-1000А | 1А/5А | 0,5, 1,0, 3,0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| СКТК731Д (812) | 500-1500А | 1А/5А | 0,5, 1,0, 3,0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| СКТК731Э (814) | 600-5000А | 1А/5А | 0,5, 1,0, 3,0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| СКТК731Ф (816) | 800-5000А | 1А/5А | 0,5, 1,0, 3,0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| СКТК731Г (36) | 100-3000А | 1А/5А | 0,5, 1,0, 3,0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| СКТК731Х (513) | 100-4000А | 1А/5А | 0,5, 1,0, 3,0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
Примечания: Технические характеристики изделия можно подгонять
