Подробная информация о продукте:
Оплата и доставка Условия:
|
| Вход: | 0А-1000А | выходной: | 0.333ВАК или 0-5А |
|---|---|---|---|
| Измеряя ряд: | 10%Ин-130%Ин | Точность: | 0,2、 1,0、 0,5 |
| Вещество активной зоны: | Пермаллой | Индивидуальные: | Да |
| Высокий свет: | разделенное ядр кт,датчик течения разделенного ядра |
||

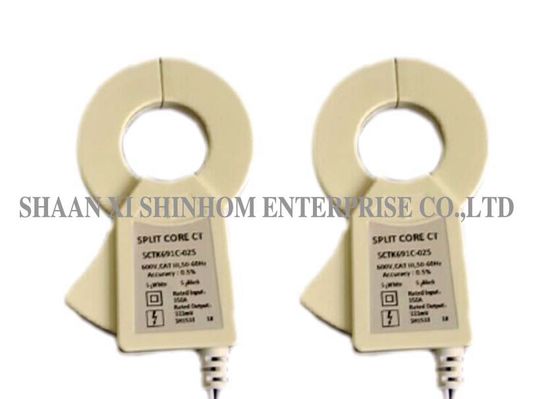

Трансформатор тока с разделительным сердечником серии SCTK691C с диапазоном тока от 0 мА до 1000 А
SCTK691C серии представляют собой зажимные трансформаторы тока, CT может быть установлен на существующие панели, такие как центры управления или центры нагрузки, для измерения или контроля мощности. Эти CT могут быть установлены без удаления существующих кабелей для облегчения установки
Особенности:
Приложения:
Электрический параметр
| частота | 50-2.5KHz |
| Номинальный вход | 0.5A-630A |
| Диапазон измерения | 10% В-130% В |
| Номинальная мощность | 0,333 В (переменный ток) или 0-5 А |
| соотношение | ≤ ± 0,2% |
| Угол фазы | ≤ ± 10 мин |
| Диэлектрическая прочность | 5.0KV / 1мА / 1min |
| Сопротивление изоляции | DC500V / 100MΩmin |
Механический параметр
| случай | PC / UL94-V0 |
| бобина | PBT |
| Внутренняя структура | эпоксидная смола |
| Рабочая температура | -25 ℃ ~ 75 ℃ |
| Рабочая влажность | ≤85% |
| Выходное соединение | Терминал или провод UL1015 22AWG 1,5 м |
Тип выбора
| P / N | Номинальный вход (А) | Выход (мА / В) | точность | Размеры (мм) | |||||
| В | С | D | Е | ||||||
| SCTK691C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 63,0 | 25,0 | 20,0 | 10,0 | 37,0 | |
| SCTK691C-016 | 1-250A | 0.333V / 0-100mA | 0.2,0.5,1.0 | 71,0 | 20,0 | 15,0 | 16,0 | 43,0 | |
| SCTK691C-025 | 5-400A | 0.333V / 0-200mA | 0.2,0.5,1.0 | 87,0 | 20,0 | 15,0 | 25,0 | 52,0 | |
| SCTK691C-036 | 5-630A | 0.333V / 0-200mA / 1A | 0.2,0.5,1.0 | 117,0 | 27,0 | 22,0 | 35,0 | 71,0 | |
| SCTK691C-050 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2,0.5,1.0 | 135,0 | 27,0 | 22,0 | 50,0 | 100,0 | |
Примечания: спецификации продукта могут быть настроены
