Подробная информация о продукте:
Оплата и доставка Условия:
|
| настоящий ряд: | 0~100А | выходной: | 0-50мА или 0-1В |
|---|---|---|---|
| класс: | 0,5、 3,0、 1,0 | Фаза: | Одноместный |
| Измеряя ряд: | 5%Ин-130%Ин | Настраиваемые: | Да |
| Высокий свет: | разделенное ядр кт,тип настоящий трансформатор разделенного ядра |
||

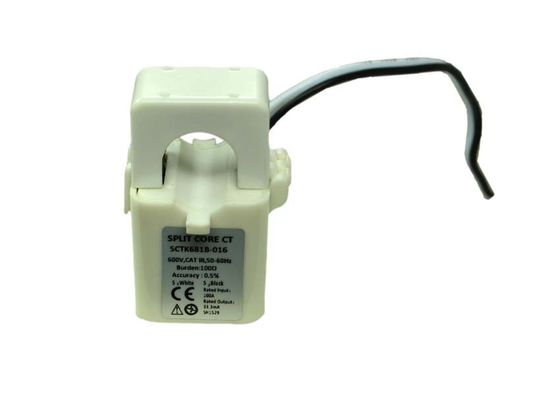

SCTK681C Серия 100A Высокоточный датчик тока со сплит-сердечником Низкое энергопотребление Трансформатор тока
1. Введение
Модифицированный (разделенный сердечник) трансформатор тока серии STCK691C был специально разработан для облегчения их установки в новых или уже существующих сетях. Они могут быть установлены без размыкания кабеля или цепи шин. Внутренний резистор на вторичной обмотке ТТ обеспечивает низкое безопасное выходное напряжение. Это может сэкономить время и затраты на установку.
2. Особенности
Конструкция самоблокирующаяся, безопасная, простая в установке, переносная
Широкое внутреннее окно, позволяющее зажимать большие кабели или шины
Широкий диапазон размеров для размещения всех существующих установок
3. Приложения
Измерение тока, контроль и защита электропроводки и оборудования. Измерение тока и мощности для электрического двигателя, освещения, воздушного компрессора, системы отопления и вентиляции, оборудования для кондиционирования воздуха и системы автоматического управления. Устройство контроля тока, мощности и энергии. Устройство релейной защиты.
Механический параметр
| случай | PA / UL94-V0 |
| бобина | Пенсильвания |
| ядро | феррит |
| Внутренняя структура | эпоксидная смола |
| строительство | Галстук |
| Рабочая температура | -25 ℃ ~ 75 ℃ |
| Рабочая влажность | ≤85% |
| Выходное соединение | 1015 / 22AWG Провод (твист-провод) 1,0м |
Электрический параметр
| частота | 50-20KHz |
| Номинальный вход | 0-100A |
| Диапазон измерения | 5% В-130% В |
| Номинальная мощность | 0-50mA / 0-1 |
| соотношение | ≤ ± 0,5% |
| Угол фазы | ≤ ± 30 мин |
| Диэлектрическая прочность | 2.5KV / 1мА / 1min |
| Сопротивление изоляции | DC500V / 100MΩmin |
Тип выбора
| P / N | Номинальный вход (А) | Выход (мА / В) | точность |
| SCTK681C-013 | 0-5А | 0-1 | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-50A | 0-2V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-1 | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-50mA | 0.5,1.0,3.0 |
Примечания: спецификации продукта могут быть настроены
