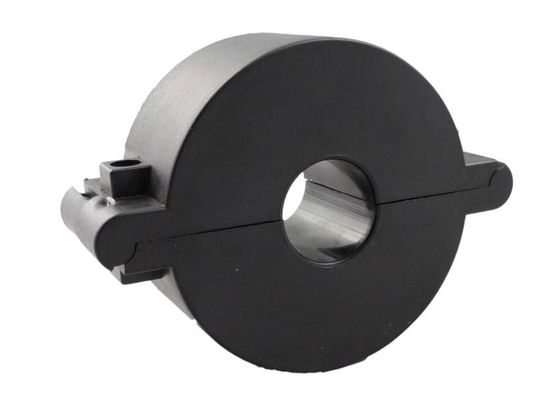

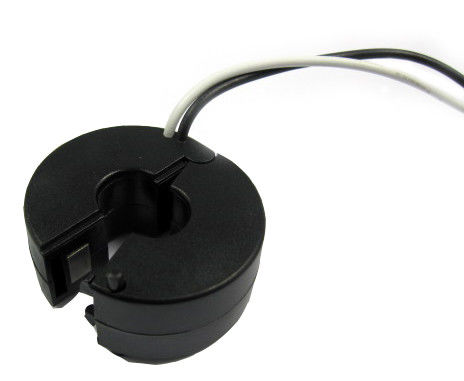

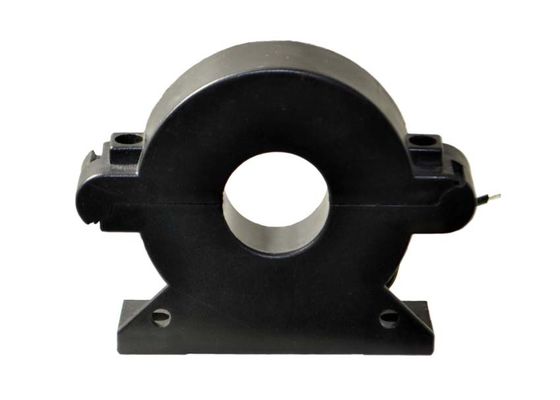

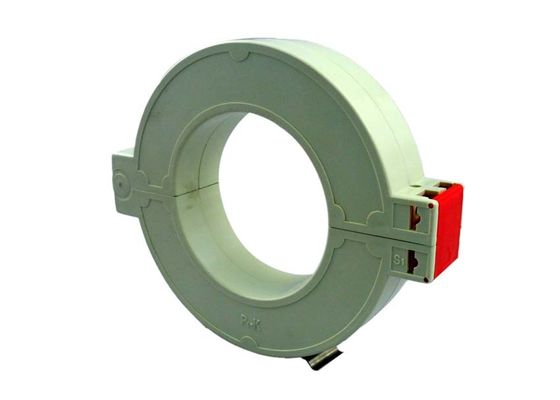

Серии СКТК667Б удваивают трансформаторы низкого безопасного напряжения тока силы разделенного ядра винта настоящие с 5 к входному сигналу 3000А
Ядр КЦ серии СКТК667Б разделенное удваивает трансформаторы низкого безопасного напряжения тока силы разделенного ядра винта 5А-3000А настоящие
Характер продукции
1) Применение
Трансформатор ретро-пригонки серии СКТК667Б (разделени-ядра) настоящий специально
конструировал облегчить их установку в новые или уже существующие работы сети. Они
смогите быть установлено без открытия любой цепи кабеля или шинопровода. Внутреннее
резистор точности через вторичную замотку КТ обеспечивает низкий сейф
выход напряжения тока. Он может сохранить время и цены установки.
Настоящие измерение, контроль и защита для электрической проводки и
оборудование. Измерение для электрических двигателей, освещение течения и силы, воздух
компрессор, топление и система вентиляции, кондиционируют оборудование и
система управления автоматизации. Прибор контроля течения, силы и энергии. Реле
прибор защиты.
2) Особенность
Двойное крепление винта, сейф, легкий для установки, портативный
Широкое внутреннее окно, позволяющ зажимать больших кабелей или шинопроводов
Широкий диапазон размеров для того чтобы приспособить все существующие установки
Электрический параметр
| Частота | 50-400Хз |
| Расклассифицированный входной сигнал | 5А-3000А |
| Измеряя ряд | 5%Ин-130%Ин |
| Требуемая производительность | 0-10В (АК) или 0-5А |
| Коэффициент | ± 0,1% ≤ |
| Фазовый угол | ≤ ±5мин |
| Диэлектрическая прочность | 3.0КВ/1мА/1мин |
| Сопротивление изоляции | ДК500В/100МΩмин |
Механический параметр
| Случай | АБС /UL94-V0 |
| Катушка | ПБТ |
| Ядр | Сталь кремния |
| Внутренняя структура | Эпоксидная смола |
| Конструкция | Связь |
| Работая Темп | - 25℃~+75℃ |
| Работая влажность | ≤85% |
| Соединение выхода | Терминал |
Напечатайте выбор
| П/Н | Расклассифицированный входной сигнал (А) | Выход (А/В/мА) | Точность | Размеры (мм) | |||||
| Ø0 | А | Б | К | Д | |||||
| СКТК667Б-025 | 0-400А | 1А/5А 0-10В 0-500мА | 0,1, 0,2 0,5, 1,0 | 25 | 100 | 70 | 33 | 32 | |
| СКТК667Б-032 | 0-630А | 1А/5А 0-10В 0-500мА | 0,1, 0,2 0,5, 1,0 | 32 | 110 | 83 | 33 | 32 | |
| СКТК667Б-045 | 0-1000А | 1А/5А 0-10В 0-500мА | 0,1, 0,2 0,5, 1,0 | 45 | 123 | 96 | 33 | 32 | |
| СКТК667Б-055 | 0-1500А | 1А/5А 0-10В 0-500мА | 0,1, 0,2 0,5, 1,0 | 55 | 134 | 106 | 33 | 32 | |
| СКТК667Б-080 | 0-2000А | 1А/5А 0-10В 0-500мА | 0,1, 0,2 0,5, 1,0 | 80 | 168 | 139 | 33 | 32 | |
| СКТК667Б-100 | 0-3000А | 1А/5А 0-10В 0-500мА | 0,1, 0,2 0,5, 1,0 | 102 | 198 | 168 | 33 | 32 | |
Примечания: Технические характеристики изделия можно подгонять
