| настоящий ряд: | 0.5~630А | выходной: | 0-500мА/0.333В (АК) |
|---|---|---|---|
| класс: | 0,2、 1,0、 0,5 | Внутреннее окно: | 8.0 - 32.0мм |
| Строительство: | связь | Настраиваемые: | Да |
| Высокий свет: | разделенное ядр кт,тип настоящий трансформатор разделенного ядра |
||

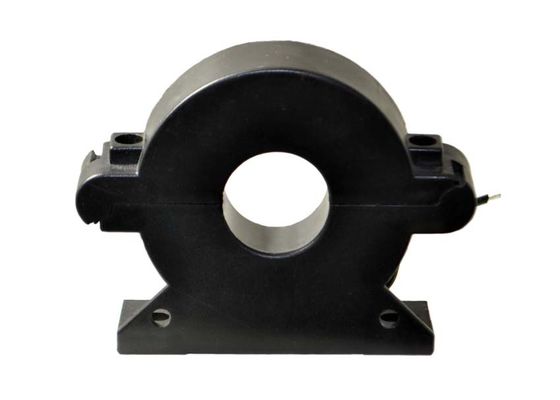

SCTK661 Серия AC 0.333V Split Core CT 0-500mA Трансформаторы тока, широкое внутреннее окно, Настраиваемые
Модифицированный (разделенный) трансформатор тока серии SCTK661 был специально разработан для облегчения их установки в новых или уже существующих сетях. Они могут быть установлены без размыкания кабеля или цепи шин. Внутренний прецизионный резистор на вторичной обмотке ТТ обеспечивает низкое безопасное выходное напряжение.
Особенности:
Приложения:
Электрический параметр
| частота | 50-60Hz |
| Номинальный вход | 0.5A-630A |
| Диапазон измерения | 10% В-130% В |
| Номинальная мощность | 0,333 В (переменный ток) или 0-500 мА |
| соотношение | ≤ ± 0,1 ％ |
| Угол фазы | ≤ ± 30 мин |
| Диэлектрическая прочность | 2.5KV / 1мА / 1min |
| Сопротивление изоляции | DC500V / 100MΩmin |
Механический параметр
| случай | ПК / UL94-V0 |
| бобина | ПК |
| ядро | пермалла |
| Внутренняя структура | эпоксидная смола |
| строительство | Галстук |
| Рабочая температура | -25 ℃ ~ 75 ℃ |
| Рабочая влажность | ≤85% |
| Выходное соединение | UL1015 22AWG Провод (твёрдый провод) 2,5м |
Тип выбора
| P / N | Номинальный вход (А) | Выход (мА / В) | точность | Размеры (мм / дюйм) | |||||
| В | С | D | Е | ||||||
| SCTK661A-008 | 0.5-50A (1,5,10,30,50) | 0-50mA 0.333V | 0.2,0.5,1.0 | 36,0 (1,42) | 22,0 (0,87) | 20,0 (0,79) | 8,0 (0,31) | 2500 (100) | |
| SCTK661B-013 | 1-100A (5,10,50,75,100) | 0-100mA 0.333V | 0.2,0.5,1.0 | 45,0 (1,77) | 22,0 (0,87) | 20,0 (0,79) | 13,0 (0,51) | 2500 (100) | |
| SCTK661C-019 | 5-250A (10,100,200,250,400) | 0-200mA 0.333V | 0.2,0.5,1.0 | 60,0 (2,36) | 22,0 (0,87) | 20,0 (0,79) | 19,0 (0,75) | 2500 (100) | |
| SCTK661D-023 | 5-400A (10,100,200,250,400) | 0-200mA 0.333V | 0.2,0.5,1.0 | 60,0 (2,36) | 22,0 (0,87) | 20,0 (0,79) | 23,0 (0,91) | 2500 (100) | |
| SCTK661E-032 | 10-630A (20,100,250,400,600) | 0-500mA 0.333V | 0.2,0.5,1.0 | 76,0 (2,99) | 22,0 (0,87) | 20,0 (0,79) | 32,0 (1,26) | 2500 (100) | |
Примечания: спецификации продукта могут быть настроены
