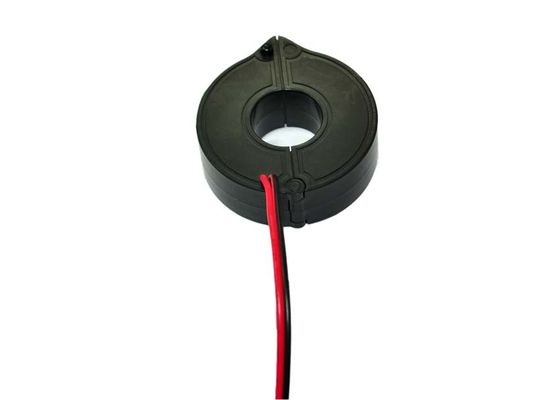

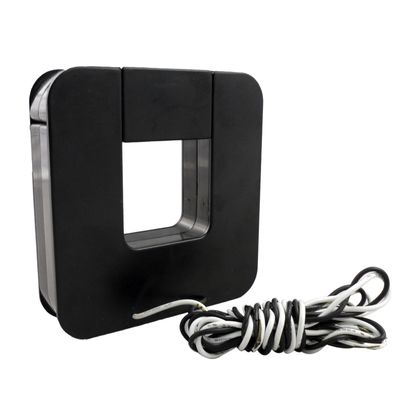

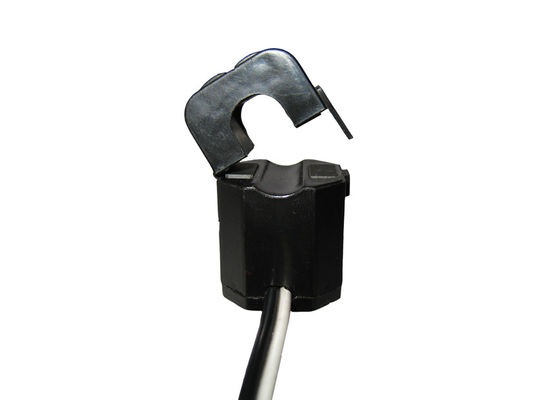

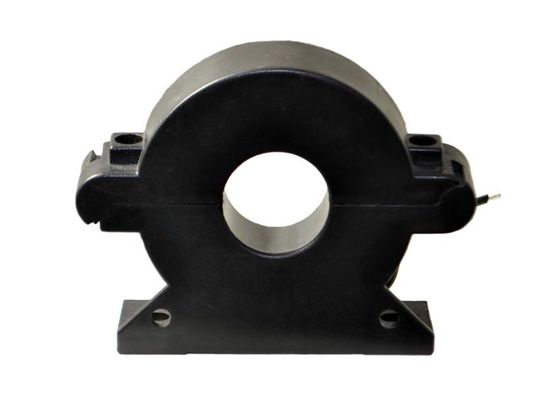

Серия трансформатор разделенного ядра 0-500мА или 0.333В 0.5-1000А СКТК660К настоящий, настоящее сенсер
Трансформатор ретро-пригонки серии СКТК660К (разделени-ядра) настоящий специально был конструирован для того чтобы облегчить их установку в новые или уже существующие работы сети. Они могут быть установлены без открытия любой цепи кабеля или шинопровода. Внутренний резистор точности через вторичную замотку КТ обеспечивает низкий безопасный выход напряжения тока. Он может сохранить время и цены установки.
Настоящие измерение, контроль и защита для электрических проводки и оборудования. Измерение течения и силы для электрических двигателей, освещения, компрессора воздуха, топления и системы вентиляции, кондиционирует оборудование и систему управления автоматизации. Прибор контроля течения, силы и энергии. Прибор предохранения от реле.
2. Особенность
Структура само-запирать, сейфа, легких для установки, портативное широкое внутреннее окно, позволяющ зажимать большого широкого диапазона кабелей или шинопроводов размеров приспособить все существующие установки.
Электрический параметр
| Коэффициент | ≤± 0,2% |
| Фазовый угол | ≤ ±10мин |
| Измеряя ряд | 10%Ин-130%Ин |
| Требуемая производительность | 0.333В (АК) или 0-5А |
| Частота | 50-2.5КХз |
| Расклассифицированный входной сигнал | 0.5А-1000А |
| Диэлектрическая прочность | 5.0КВ/1мА/1мин |
| Сопротивление изоляции | ДК500В/100МΩмин |
Механический параметр
| Случай | ПК/УЛ94-В0 |
| Катушка | ПБТ |
| Конструкция | Связь |
| Внутренняя структура | Эпоксидная смола |
| Ядр | Пермаллой |
| Работая влажность | ≤85% |
| Работая Темп | - 25℃~+75℃ |
| Соединение выхода | Терминал или провод 1.5м УЛ1015 22АВГ |
Напечатайте выбор
| П/Н | Расклассифицированный входной сигнал (а) | Выход (мА/В) | Точность | Размеры (мм) | |||
| А | Б | К | Д | ||||
| СКТК660К-010 | 0.5-100А | 0.333В/0-50мА | 0,2, 0,5, 1,0 | 57,0 | 50,0 | 22,0 | 10,0 |
| СКТК660К-019 | 1-250А | 0.333В/0-100мА/1А | 0,2, 0,5, 1,0 | 66,0 | 59,0 | 22,0 | 19,0 |
| СКТК660К-025 | 5-400А | 0.333В/0-200мА/1А/5А | 0,2, 0,5, 1,0 | 73,0 | 65,0 | 22,0 | 25,0 |
| СКТК660К-032 | 5-630А | 0.333В/0-200мА/1А/5А | 0,2, 0,5, 1,0 | 82,0 | 74,0 | 22,0 | 32,0 |
| СКТК660К-045 | 5-1000А | 0.333В/0-500мА/1А/5А | 0,2, 0,5, 1,0 | 95,0 | 86,0 | 22,0 | 45,0 |
Примечания: Технические характеристики изделия можно подгонять
