| Входной сигнал: | 0А-3000А | Выход: | 0-10В (АК) или 0-5А |
|---|---|---|---|
| частота: | 50-400КХз | Повороты: | 1000:1, 2000:1, 2500:1, 4000:1 |
| класс: | 0,1, 0,2, 0,5 | Ориентированный на заказчика: | Да |
| Высокий свет: | разделенное ядр кт,тип настоящий трансформатор разделенного ядра |
||

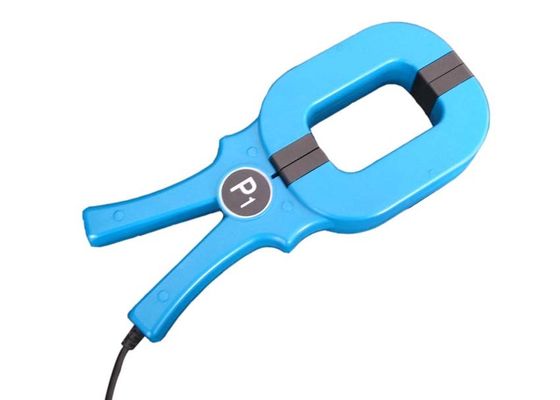

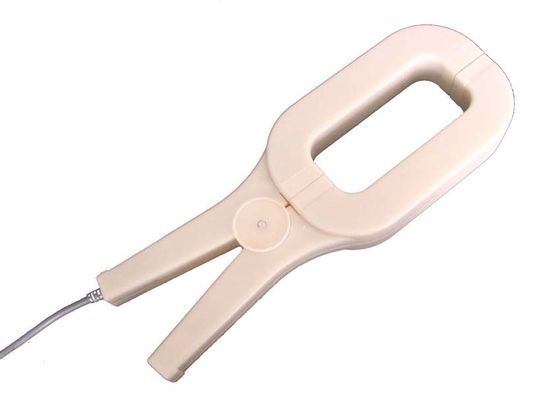

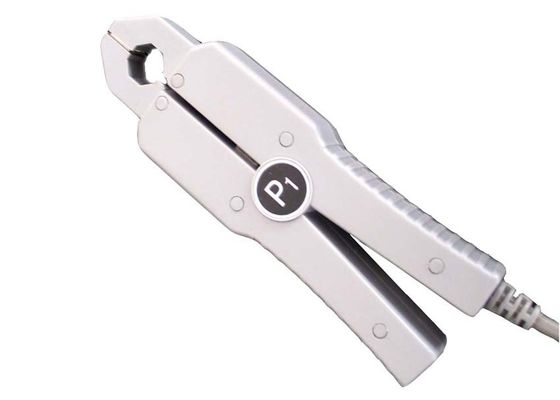

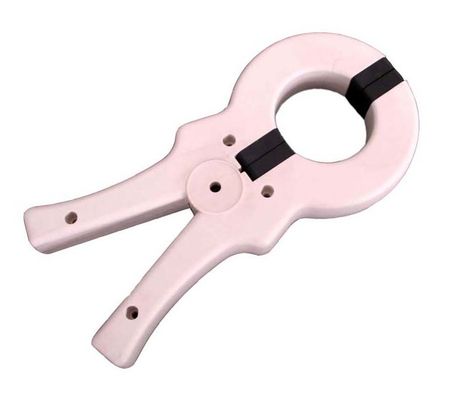

SCTK691 / 2 Серия Трансформатор тока с расщепленным сердечником и током с диапазоном тока от 100 мА до 3000 А
Модифицированный (разделенный) трансформатор тока серии SCTK691 / 2 был специально разработан для облегчения его установки в новых или уже существующих сетях. Они могут быть установлены без размыкания кабеля или цепи шин. Это может сэкономить время и затраты на установку.
Особенности:
Приложения:
Электрический параметр
| частота | 50-400KHz |
| Номинальный вход | 5-3000A |
| Диапазон измерения | 5% В-130% В |
| Номинальная мощность | 0-10 В (переменный ток) или 0-5 А |
| соотношение | ≤ ± 0,1% |
| Угол фазы | ≤ ± 10 мин |
| Диэлектрическая прочность | 3.0KV / 1мА / 1min |
| Сопротивление изоляции | DC500V / 100MΩmin |
Механический параметр
| случай | ABS / UL94-V0 |
| бобина | PBT |
| ядро | Кремниевая сталь / Пермаллой |
| Внутренняя структура | Винт |
| строительство | Винт |
| Рабочая температура | -25 ℃ ~ 75 ℃ |
| Рабочая влажность | ≤85% |
| Выходное соединение | 1015 / 22AWG Провод (твист-провод) 2,5м |
Тип выбора
| P / N | Номинальный вход (А) | точность | Размеры (мм) (ID-ДхШхВ) |
| SCTK691A-008 | 0-20A | 0.1,0.2,0.5 | 8.0-135.0-42.0-20.0 |
| SCTK691A-013 | 0-100A | 0.1,0.2,0.5 | 13.0-137.0-42.0-25.0 |
| SCTK691A-020 | 5-250A | 0.1,0.2,0.5 | 20.0-137.0-46.0-25.0 |
| SCTK691A-050 | 100-1200A | 0.1,0.2,0.5 | 50.0-215.0-104.0-27.0 |
| SCTK692A-085 | 100-1500A | 0.1,0.2,0.5 | 82,0 * 52.0-272.0-116.0-37.0 |
| SCTK692A-125 | 100-3000A | 0.1,0.2,0.5 | 125,0 * 52.0-327.0-116.0-37.0 |
Примечания: спецификации продукта могут быть настроены
