Главная страница /Продукция/датчик течения эффекта Холла/Датчик тока эффекта Холла HBC-LSR5 серии 50A 0,8V Выход для управления новой энергией и батареями

Датчик тока эффекта Холла HBC-LSR5 серии 50A 0,8V Выход для управления новой энергией и батареями

5000 шт.
MOQ
Возможен торг
цена

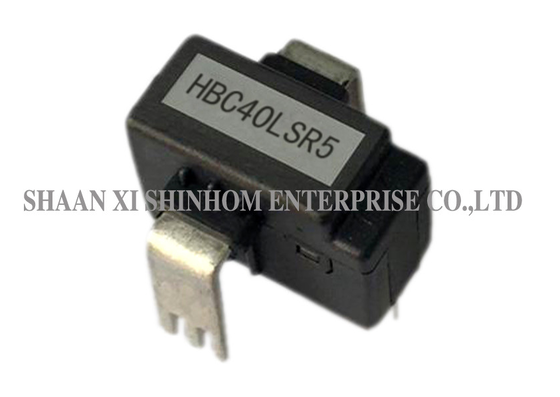

Hall Effect Current Sensor HBC-LSR5 Series 50A 0.8V Output for New Energy and Battery Management
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Напряжение питания: 5 В (±5%)
Номинальная входная мощность: 0A ~ 50A
Номинальная мощность: ±0,8 В±0,5%
Сдвижное напряжение: 2,5 В±0,5
Смещение напряжения тока выхода: ≤±0,05 мВ/℃
Индивидуальные: Да
Выделить:

Датчик тока эффекта Холла 50A

,

Датчик тока эффекта Холла выход 0

,

8 В
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: HBC-LSR5
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 1000000/месяц
Характер продукции

Датчик тока с замкнутым контуром на эффекте Холла серии HBC-LSR5 использует эффект Холла и метод нулевого магнитного потока для измерения, обеспечивая электрическую изоляцию между первичной и вторичной цеплями. Он точно измеряет постоянный, переменный или импульсный ток в диапазоне от 0 до 50 А. Продукт имеет напряжение питания 5 В ± 5 % и номинальное выходное напряжение ± 0,8 В ± 0,5 %. Он отличается высокой точностью и простотой установки. Поддерживается возможность индивидуальной настройки различных номинальных входных и выходных токов. Широко используется в промышленном управлении, мониторинге энергопотребления, новых источниках энергии, управлении аккумуляторами и различных приложениях для измерения постоянного/переменного/импульсного тока.

Особенности:
  • Рабочие токи: от 0 до 50 А
  • Источник питания: 5 В ± 5 %
  • Номинальное выходное напряжение: ± 0,8 В ± 0,5 %
  • Простая установка
  • Высокий класс точности
Применение:
  • Импульсные источники питания (SMPS)
  • Источники бесперебойного питания (UPS)
  • Источники питания для сварочных аппаратов
  • Приложения с питанием от аккумуляторов
  • Приводы с регулируемой скоростью переменного тока и серводвигатели
  • Статические преобразователи для приводов двигателей постоянного тока
ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ:

HBC06

LSR5

HBC10

LSR5

HBC15

LSR5

HBC20

LSR5

HBC25

LSR5

HBC30

LSR5

HBC40

LSR5

HBC50

LSR5
Номинальный входной ток (IP) 6 10 15 20 25 30 40 50 А
Диапазон испытательного тока ±15 ±25 ±37,5 ±50 ±62,5 ±75 ±100 ±105 А
Коэффициент трансформации (Np/Ns) 1:1200 1:1000 1:1125 1:1000 1:1250 1:1125 1:1000 1:1000 T
Номинальное выходное напряжение ±0,8±0,5 % В
Напряжение питания +5±5 % В
Напряжение смещения 2,5±0,5 % В
Опорное напряжение (VR) 2,5±0,8 % В
Внешнее опорное напряжение 2,0-2,8 В
Дрейф напряжения смещения ≤±0,1 мВ/°C
Дрейф выходного напряжения ≤±0,05 мВ/°C
Линейность (Ip=0-±Ipn) ≤±0,2 % от полной шкалы
Класс ≤±1,0 %
di/dt ＞50 А/мкс
Время отклика ≤1 мкс
Полоса пропускания (-1 дБ) DC～100 КГЦ
Напряжение изоляции 2,5@(50 Гц, 1 мин) КВ
Рабочая температура -40～+85 °C
Температура хранения -40～+105 °C

Примечания: Характеристики продукта могут быть изменены по индивидуальному заказу

Датчик тока эффекта Холла HBC-LSR5 серии 50A 0,8V Выход для управления новой энергией и батареями
FAQ

В: Каков принцип работы метода нулевого магнитного потока?

О: Метод нулевого магнитного потока (замкнутый контур на эффекте Холла) использует элемент Холла для обнаружения магнитного поля, генерируемого измеряемым током. Выходной сигнал управляет компенсационной катушкой для создания противоположного магнитного поля, поддерживая чистый магнитный поток в сердечнике на нуле. Компенсационный ток пропорционален измеряемому току, обеспечивая высокоточные результаты измерения с низким температурным дрейфом.

В3: Поддерживает ли этот продукт индивидуальную настройку?

О: Да. Доступна индивидуальная настройка различных номинальных входных токов и спецификаций выходного тока для удовлетворения разнообразных требований приложений. Пожалуйста, свяжитесь с нашим отделом продаж для получения подробной информации.

В: Какие типы токов может измерять этот датчик?

О: Он может точно измерять постоянный, переменный и импульсный ток, что подходит для различных требований к измерению сложных форм тока.
