Датчик тока эффекта Холла HBC-X серии 50A Гальваническая изоляция для SMPS и приводов с переменной частотой

Переговоры
MOQ
Возможен торг
цена
Hall Effect Current Sensor HBC-X Series 50A Galvanic Isolation for SMPS and Variable Frequency Drives
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Напряжение питания: ±15 В ±5%
Номинальная входная мощность: 0А ~ 50А
Номинальная мощность: 10 мА ±0,5%, 25 мА ±0,5%,
Установка: Установка ПКБ
Возместите течение: ≤±0,25 мА
Индивидуальные: Да
Выделить:

Датчик тока эффекта Холла 50A

,

Гальваническая изоляция датчик тока

,

Датчик SMPS серии HBC-X
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: HBC-X
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 1000000/месяц
Характер продукции

ВСерия HBC-Xclosed-loop Hall effect current sensor использует принцип закрытого цикла (компенсации), обеспечивающий электрическую изоляцию между первичными и вторичными цепями.или импульсные токи с диапазоном измерения0-50А. Продукт имеет напряжение питанияПрямой ток ±15В±5%.корпус из эпоксидной горшкиобеспечивает отличную защиту от влаги, пыли и изоляции.высокая точность,отличная линейность,низкотемпературный дрейф, ивысокое отторжение от внешних помехОн отличается оптимизированным временем отклика,отсутствие потери вставки,низкое потребление энергии, легкая установка, иподдержка настройкиШироко используется вИнверторы,УВС,фотоэлектрическая токовая детекция,переключающие источники питания,приводы с переменной частотой, и различныеНовые энергетические приложения.

Особенности

  • Диапазон измерений 0-50A
  • Напряжение питания ∆DC ±15V ±5%
  • Принцип измерения ≈ эффект Холла в замкнутом цикле
  • Изоляция ∙ электрическая изоляция между первичной и вторичной
  • Процесс сварки в горшки ≈ эпоксидная смола
  • Точность высокая точность
  • Линейность отличная
  • Тип измерения ∆ постоянный ток / переменный ток / импульс

Заявления

  • Приложения для инверторов
  • Двигатель с переменной скоростью AC/DC
  • Бесперебойные источники питания (UPS)
  • Электрические источники питания с переключенным режимом (SMPS)
  • Применение фотоэлектрического тока
  • Измерение коробки нового энергокомбинатора
  • Автомобильное применение по проводам
  • Электромобильное оборудование для зарядки электромобилей
  • Измерение тока электромагнитного водонагревателя

Электрические данные:

HBC10XA HBC20XA HBC30XA HBC50XA
Номинальный входный ток 10 20 30 50 А.
Диапазон испытательного тока 20 40 60 100 А.
Соотношение поворотов 1000 1000 1500 2500 T
Сопротивление намотки Sec 60 60 100 150 Ω
Номинальный выходный ток 10±0,5% 20±0,5% 20±0,5% 20±0,5% mA
Напряжение питания ±15±5% V
Оффсетный ток ≤±0.25 mA
Оффсетный ток Дрейф -40°C + 85°C ≤±0.5 mA
Линейность ≤±0.2 % ФС
Класс ≤±0.7 %
di/dt > 50 A/μS
Время ответа < 1 μS
Пропускная способность DC ¢200. KHZ
Изоляционное напряжение 2.5 КВ
Операционная температура -40+85 °C
Температура хранения -40+105 °C
Поворачивается

Поворачивается

соотношение

Номинальный входный ток

IPN[A]

Номинальное выходное напряжение

VOUT[V]

 Pri DCR[mΩ]

Прииндуктивность

[uH]
Однофазный 1 ±10(±20,±30,±50) 2.5±0.625 0.05 0.025
2 ±5(±10,±15,±25) 2.5±0.625 0.20 0.1
4 ±2,5 ((±5,±7).5,± 12,5) 2.5±0.625 1.00 0.4
трехфазный 1 ±10(±20,±30) 2.5±0.625 0.05 0.025

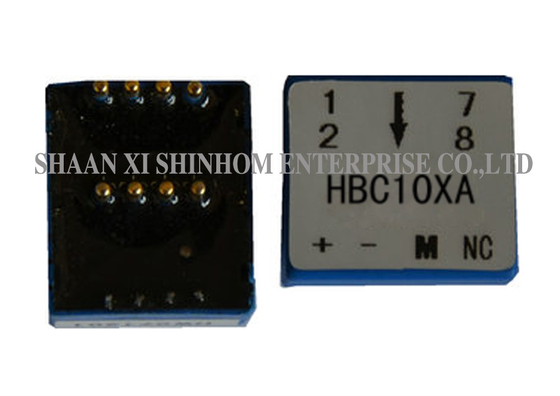

Датчик тока эффекта Холла HBC-X серии 50A Гальваническая изоляция для SMPS и приводов с переменной частотой

Примечания: Спецификации продукции могут быть настроены

Частые вопросы

Вопрос: Каковы преимущества эпоксидной посуды?

Ответ: Эпоксидная смола обеспечивает отличную защиту от влаги, пыли и изоляции. Она обеспечивает долгосрочную стабильную работу датчика в различных суровых условиях,повышение механической прочности и сопротивления вибрациям.

Вопрос: Какое напряжение питания этого датчика?

A: Напряжение питанияПрямой ток ±15В ±5%Широкий диапазон напряжения подходит для различных промышленных систем электроснабжения, что облегчает интеграцию системы.

Вопрос: Каковы преимущества отсутствия потерь при вставке и низкого расхода энергии?

А:Никаких потерь при вставкеобеспечивает, чтобы на испытываемую схему не влиял датчик, сохраняя первоначальную эффективность схемы.Низкое потребление энергииуменьшает самонагревание датчика, улучшает долгосрочную стабильность и снижает потребление энергии системы.
