Датчик Холла для измерения тока серии HBC-DSR5, 40А, аналоговый выход напряжения для регулирования скорости VF и защиты от перенапряжения PV

Переговоры
MOQ
Возможен торг
цена

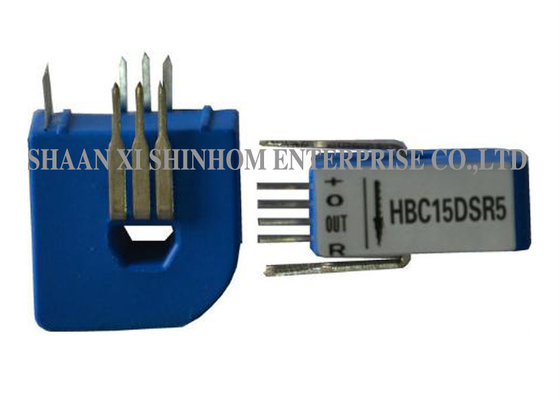

Hall Effect Current Sensor HBC-DSR5 Series 40A Analog Voltage Output for VF Speed Regulation and PV Protection
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Напряжение питания: +5В±5%
Номинальная входная мощность: 6А, 15А, 25А, 40А
Номинальная мощность: 0,625 В±0,5%
IP-рейтинг: IP44
Сертификация: CE, RoHS, ISO
Индивидуальные: Да
Выделить:

Датчик Холла для измерения тока

,

40А

,

аналоговый выход
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: HBC-DSR5
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 1000000/месяц
Характер продукции

ВHBC-DSR5 series closed-loop Hall effect current sensor (ХБК-ДСР5 серия закрытого цикла Hall effect current sensor)Использует принцип магнитного баланса (закрытого цикла эффекта Холла), обеспечивающий электрическую изоляцию между первичными и вторичными схемами.Продукт использует одно питание с аналоговым выходом напряжения и гибкой сборкой.Он соответствует UL94-V0 стандартам, является сертифицированным в соответствии с IATF16949 системой управления качеством автомобилей, и является RoHS и CE сертифицированным.Это широко используется в дисках с переменной частотой., переключающие источники питания, UPS, преобразователи оборудования, промышленное оборудование (сварные машины, текстильная техника и т. д.), фотоэлектрическая солнечная защита, и ветровая генерация.

Особенности:
  1. Магнитный баланс (Hall effect closed loop)
  2. Согласно UL 94-V0
  3. IATF16949, RoHS и CE сертифицирован
  4. Гибкая сборка
  5. Единое энергоснабжение
Применение:
  1. Устройство регулирования скорости VF
  2. SMPS
  3. УВС
  4. Преобразователь устройства
  5. Промышленность (сварная машина, текстильная машина и т.д.)
  6. Фотоэлектрическая, солнечная защита.
  7. Энергия ветра
Высшие
  1. Отличная точность, очень хорошая линейность.
  2. Низкий тепловой дрейф.
  3. Широкая полоса пропускания.
  4. Быстрая реакция
  5. Высокий иммунитет к внешним помехам.
  6. Хорошая способность к перегрузке.
  7. Низкая индуктивность
Электрические данные:
HBC06DSR5 HBC15DSR5 HBC25DSR5 HBC40DSR5
Номинальный входный ток 6 15 25 40 А.
Диапазон испытательного тока 19.2 48 80 120 А.
Соотношение поворотов 960 1200 2000 2000 T
Номинальное выходное напряжение 0.625±0.5% 0.625±0.5% 0.625±0.5% 0.625±0.5% V
Напряжение питания +5±5% V
Сдвижное напряжение 20,5±0,5% V
Референтное напряжение ((VR) 2.5±0.75% V
Сдвижное напряжение Дрейф ≤±0.5@-40°C+85°C mV/°C
Линейность ≤±0.2 % ФС
Класс ≤±0.7 %
di/dt > 50 A/μS
Время ответа < 500 nS
Пропускная способность - 1 дБ DC ¢200. KHZ
Изоляционное напряжение 50 Гц, 1 минута.2.5 КВ
Операционная температура -40+85 °C
Температура хранения -40+105 °C

Датчик Холла для измерения тока серии HBC-DSR5, 40А, аналоговый выход напряжения для регулирования скорости VF и защиты от перенапряжения PV

Примечания:Спецификации продукции могут быть настроены

Частые вопросы

Вопрос: В чем разница между магнитным балансом и стандартным сенсором Холла?

А:А.магнитный баланс Hall effect sensor (closed-loop)использует компенсационную катушку для генерации противоположного магнитного поля, приводящий чистый магнитный поток в ядре к нулю.Стандартный открытый цикл Hall sensor directly amplifies the Hall voltage output. Стандартный открытый цикл Hall sensor directly amplifies the Hall voltage output., с более простой структурой, но с относительно меньшей точностью.

Вопрос: Какие виды тока может измерить этот датчик?

А:Это может измеритьDC, AC, пульс, и нерегулярные токи, подходящий для точного измерения различных сложных волновых форм тока, удовлетворяя требованиям драйвов с переменной частотой, инверторов и новых энергетических приложений.
