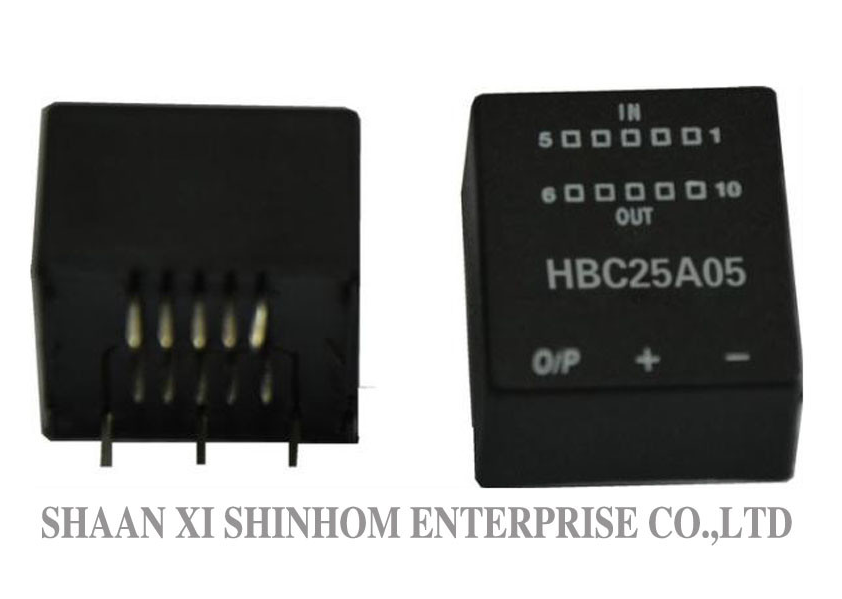

Датчик тока эффекта Холла HBC25A05 для инверторов и обнаружения солнечного тока

Переговоры
MOQ
Возможен торг
цена
Hall Effect Current Sensor HBC25A05 for Inverters and PV Current Detection
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Напряжение питания: +15В±5%
Вход: 25А
Выход: 25 мА±0,5%
Соотношение поворотов: 1:1000
Рабочая температура: -40 ～+85 ℃
Температура хранения: -40 ̊+105°С
Выделить:

Датчик тока эффекта Холла HBC25A05

,

датчик тока для инверторов

,

Датчик обнаружения солнечного тока
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: HBC25A05
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 1000000/месяц
Характер продукции

Датчик тока на эффекте Холла с замкнутым контуром HBC25A05 использует принцип замкнутого контура (компенсации), обеспечивая электрическую изоляцию между первичной и вторичной цепями. Он точно измеряет постоянный, переменный или импульсный ток с номинальным током 25 и коэффициентом трансформации 1:1000, с выходным током ≤±0.15. Продукт имеет напряжение питания +15В±5%. Он предлагает высокую точность, отличную линейность и низкий температурный дрейф и высокое подавление внешних помех.отсутствием потерь при вставке, низким энергопотреблением и инверторах, приводах с регулируемой скоростью переменного тока/постоянного тока и ИБП и импульсных источниках питания и измерении фотоэлектрического тока и измерении в комбинированных коробках новой энергетики и измерении тока зарядного оборудования электромобилей и Измерение тока электромагнитных водонагревателей и измерении тока электромагнитных водонагревателей.Особенности

Выходной ток – 25мА

  • Коэффициент трансформации – 1:1000
  • Напряжение питания – +15В±5%
  • Принцип измерения – замкнутый контур на эффекте Холла
  • Изоляция – электрическая изоляция между первичной и вторичной цепями
  • Точность – высокая точность
  • Линейность – отличная
  • Применение
  • Измерение тока инвертора

Измерение фотоэлектрического (PV) тока

  • Измерение в комбинированных коробках новой энергетики
  • Источники бесперебойного питания (ИБП)
  • Импульсные источники питания (SMPS)
  • Измерение тока зарядного оборудования электромобилей
  • Преобразование частоты бытовой техники
  • Измерение тока электромагнитных водонагревателей
  • ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ:
  • HBC25A05

Номинальный входной ток


 25
А 6.3 100～320(±15В)
А Сопротивление нагрузки (при номинальном токе) 100～320(±15В)
Ω Номинальный выходной ток -40～+85
мА Напряжение питания ＜1
В Потребление тока питания в статическом режиме при 25°C ±12
мА Коэффициент трансформации ＜1
Ток нулевого смещения ≤±0.15
мА Дрейф тока смещения при -40°C～+85°C ＜1
мА Время отклика ＜1
µs Линейность ≤±0.2
%FS Напряжение изоляции 50 Гц, 1 мин 2.5
КВ 4 ＞50
А/μs Полоса пропускания (-3 дБ) DC…150
КГц Сопротивление вторичной обмотки 110
Ω Рабочая температура -40～+85
℃ Температура хранения Номинальный входной ток (Ipn)
℃ Витки Номинальный входной ток (Ipn)
Первичный Z Номинальный выходной ток (мА) Коэффициент
трансформации		 Первичный Z
мОм		 Первичный Lk
мкГн		 1
25
50 6.3 1/1000 6.3 0.023 2 12
24 4/1000 4.4 4.4 0.09 3 8
16 24 3/1000 4.4 0.21 4 6
12 24 4/1000 4.4 0.37 5 5
25 25 5/1000 6.3 0.58 Примечания: Спецификации продукта могут быть изменены FAQ

Датчик тока эффекта Холла HBC25A05 для инверторов и обнаружения солнечного тока

В: Что означает коэффициент трансформации 1:1000?

О:

Коэффициент трансформации 1:1000 означает соотношение первичного тока к вторичному компенсационному току 1:1000. Например, первичный ток 25А соответствует вторичному компенсационному току 25мА, который может быть выведен напрямую или преобразован в сигнал напряжения через резистор.

предоставляются бесплатноО:

Отсутствие потерь при вставке

предоставляются бесплатно В: Как подать заявку на образцы? Каково время выполнения заказа?О:

Вы можете подать заявку на образец через наш веб-сайт или по электронной почте. Пожалуйста, предоставьте информацию о вашей компании и целевой модели. Образцы

предоставляются бесплатно и будут отправлены в течение 3-5 рабочих дней. Время выполнения заказа на массовое производство обычно составляет 2-8 недель.
