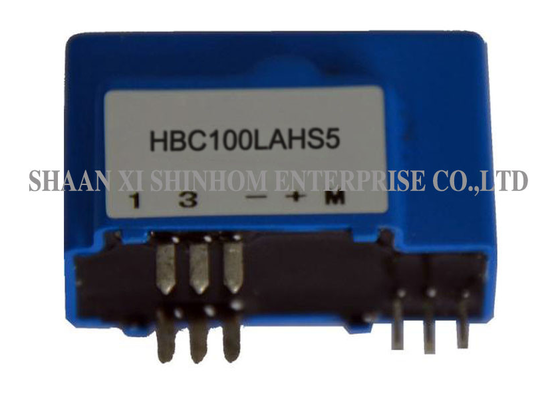

ВHBC100LAHS5 closed-loop Hall effect current sensor использует принцип закрытого цикла (компенсации), обеспечивающий электрическую изоляцию между первичными и вторичными цепями.Кондиционер, или импульсные токи с диапазоном измерения0-100A и соотношение оборотов1:1200. Продукт имеет напряжение питания+5V±5% и номинальное выходное напряжение±0,625V±0,5%. Он предлагает высокую точность и легкую установку.инверторы,С переменной скоростью передачи AC/DC,UPS,переключение источников питания,фотоэлектрическая детекторная система,измерение новых энергетических комбинаторов,обнаружение ветрового тока,Электромобильное зарядное оборудование с датчиком тока,автомобильные приложения с приводом по проводу,преобразование частоты бытовой техники,автоматические компрессоры воздуха,гибридные аккумуляторные батареи с датчиком тока иАвтомобильные электрические системы сервоуправления.
Особенности:
- Закрытый цикл
- Рабочие токи: от 0 до 100 А
- Силовое питание: +5V±5%
- Номинальное выходное напряжение: ±0,625V±0,5%
- Высокая точность
- Легко устанавливается
Применение:
- Приложения для инверторов
- Двигатель с переменной скоростью AC/DC
- Бесперебойные источники питания (UPS)
- Электрические источники питания с переключенным режимом (SMPS)
- Применение фотоэлектрического тока
- Измерение коробки нового энергокомбинатора
- Промышленность ветроэнергетики
- Электромобильное оборудование для зарядки электромобилей
- Автомобильное приложение By-wire
- Преобразование частоты бытовой техники
- Автомобильное применение компрессора воздуха
- Гибридная батарея для обнаружения тока
- Использование электросистем рулевого управления автомобилей
Электрические данные:
| HBC100LAHS5 | |
| Номинальный входный ток ((Ipn) | 100 | А. |
| Диапазон испытательного тока ((Ip) | ±240 | А. |
| Соотношение поворотов ((Np/Ns) | 1:1200 | T |
| Номинальное выходное напряжение | ±0,625±0,5% | V |
| Напряжение питания | +5±5% | V |
| Ток потребления | 20+ ИП * ((Нп/Н) | mA |
| Сдвижное напряжение | 20,5±0,4% | V |
| Референтное напряжение ((VR) | 20,5±0,5% | V |
| Внешнее эталонное напряжение | 2.0-2.8 | V |
| Сдвижное напряжение Дрейф | ≤±0.1 | mV/°C |
| Выходное напряжение Дрейф | ≤±0.05 | mV/°C |
| ЛинейностьIp=0-±Ipn) | ≤±0.2 | % ФС |
| Класс | ≤±1.0 | % |
| di/dt | > 100 | A/μS |
| Время ответа ((100A/μS, 10% ≈ 90%) | ≤ 1 | μS |
| Пропускная способность ((-3dB) | DC ¢100 | KHZ |
| Изоляционное напряжение ((50HZ, AC,1min) | 5.0 | КВ |
| Операционная температура ((TA) | -40+85 | °C |
| Температура хранения ((TS) | -40+105 | °C |
| Валовая масса ((M) | 22 | g |
Примечания: Спецификации продукции могут быть настроены
Частые вопросы
Вопрос: Каков принцип работы датчика эффекта Холла с замкнутой петлей?
A: Датчик эффекта Холла с закрытым контуром использует элемент Холла для обнаружения магнитного поля, генерируемого измеренным током.Выходной сигнал управляет компенсационной катушкой для создания противоположного магнитного поляКомпенсационный ток пропорционален измеренному току, обеспечивая высокоточность, результаты измерения низких температурных колебаний.
Вопрос: Что означает соотношение поворотов 1:1200?
О: соотношение поворотов 1:1200 означает, что соотношение первичного тока к вторичному компенсационному току равняется 1:1200Например, первичный ток 100 А соответствует примерно 83,3 мА вторичному компенсационному току, который преобразуется в выходное напряжение ± 0,625 В через встроенный резистор.
Вопрос: Для каких новых энергетических применений этот продукт подходит?
Ответ: Этот продукт подходит для фотоэлектрической токовой детекции, измерения новых энергетических комбинаторов, ветровой токовой детекции, электрических зарядных устройств,и гибридные аккумуляторные батареи для обнаружения тока в новом энергетическом поле.
Вопрос: Как подать заявку на образцы?
Ответ: Вы можете подать образец заявки через наш веб-сайт или электронную почту. Пожалуйста, укажите информацию о вашей компании и целевую модель.бесплатно и будут отправлены в течение3-5 рабочих дней.2-8 недель.
