Ферритовые сердечники типа EE/EF с низкими потерями, высокочастотный материал Mn-Zn для трансформаторов и дросселей

5000 шт.
MOQ
Возможен торг
цена
EE/EF Type Ferrite Cores Low Loss High Frequency Mn-Zn Material for Transformers and Inductors
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Номер модели: Тип EE/EF
Тип: Мягкий магнитный
Название продукта: Работает на высокочастотном магнитно-мягком ферритовом сердечнике Mn-Zn.
Материал: Mn-ZN Ferrite Core
Приложение: Промышленный магнит, Электронные продукты
Индивидуальные: Индивидуальные
Выделить:

Ферритовые сердечники EE EF с низкими потерями

,

Высокочастотные ферритовые сердечники Mn-Zn

,

Ферритовые сердечники для трансформаторов и дросселей
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: EE
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 100000/Месяц
Характер продукции

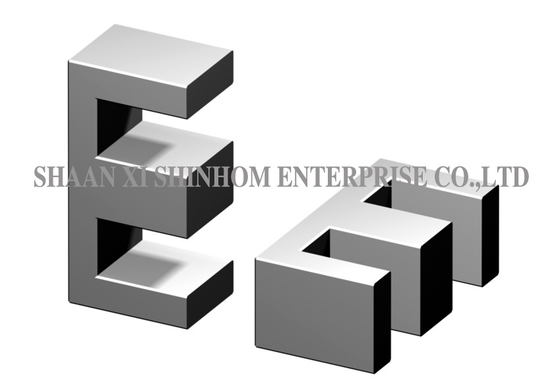

Ферритовый сердечник типа EE/EF изготавливается из марганцево-цинкового (Mn-Zn) материала. Он обладает низкими потерями и характеристиками для высоких частот, специально разработан для применения в трансформаторах и индукторах. Продукт отличается высокой плотностью потока насыщения, широким диапазоном индуктивности, высокой токовой нагрузкой и низким рассеянием магнитного потока. Низкое сопротивление постоянному току (DCR) эффективно снижает потери мощности. Хороший контроль шума обеспечивает стабильную работу системы. Компактный размер обеспечивает высокую выходную мощность при отличном согласовании импеданса. Доступны различные марки материала для удовлетворения различных требований к частоте. Широко используется в трансформаторах, индукционном нагреве, инверторных сварочных аппаратах, источниках питания для гальванических покрытий и генераторах озона.

Особенности
  • Материал с высокой плотностью насыщения, низкая стоимость и высокая эффективность
  • широкий диапазон индуктивности, высокая токовая нагрузка, низкое магнитное рассеяние
  • низкое сопротивление постоянному току, хороший контроль шума благодаря тороидальной конструкции
  • Характеристики: Малый объем, большая выходная мощность, отличные характеристики подавления тока.
  • Различные материалы доступны для удовлетворения различных требований к частоте
Применение
  • Трансформаторы
  • Оборудование для индукционного нагрева
  • Инверторные сварочные аппараты
  • Источники питания для гальванических покрытий
  • Генераторы озона
  • Импульсные источники питания
  • Индукторы коррекции коэффициента мощности (PFC)
  • Фильтрующие индукторы
Диапазон сердечников:

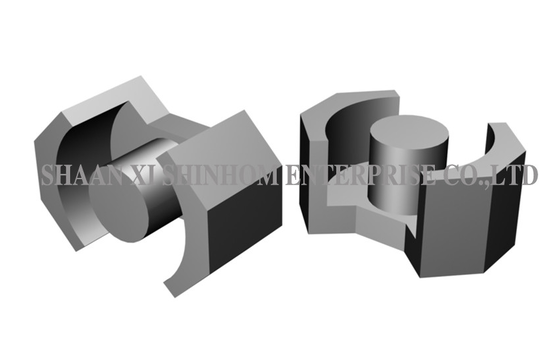

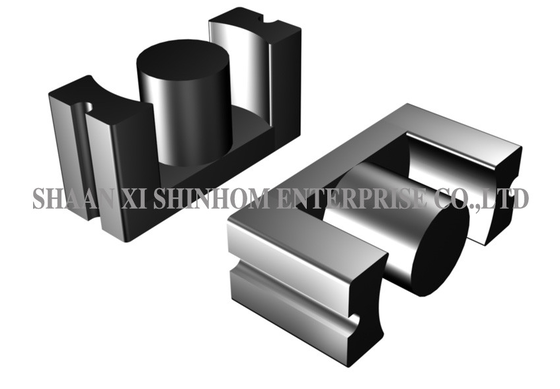

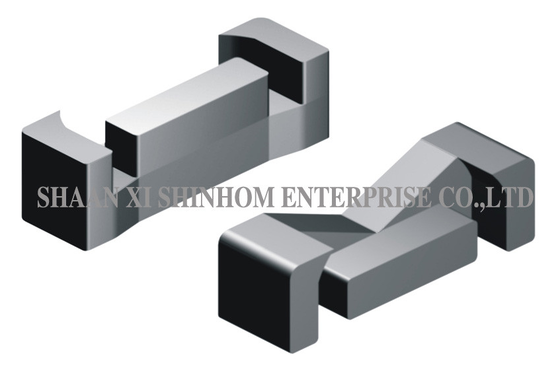

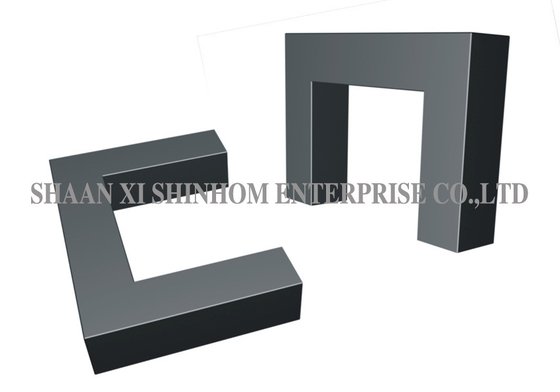

  • Сердечники EI, Сердечники EE/EF, Сердечники EER/ETD, Сердечники UU, Сердечники UYF, Сердечники EP, Сердечники RM, Сердечники PM, Сердечники PQ, Сердечники ET/FT, Сердечники T
ТИПРазмеры (мм)
ABCDEF
EE88.3±0.261.8±0.23.6±0.23.0±0.14.0±0.1
EE1010.0±0.372.4±0.24.6±0.34.2±0.25.4±0.2
EE1111.0±0.382.4±0.25.0±0.24.2±0.25.5±0.2
EE1312.9±0.38.52.8±0.26.0±0.33.6±0.25.0±0.3
EE13A13.0±0.310.2±0.32.6±0.25.9±0.24.6±0.16.0±0.2
EE16/7/516.0±0.312.0±0.33.8±0.24.8±0.25.2±0.27.2±0.1
EE16/8/516.1±0.611.34.55±0.24.5±0.25.9±0.28.0±0.2
EE1919.0±0.3144.8±0.34.8±0.35.7±0.28.0±0.3
EEL1919.5±0.414.6мин4.85±0.254.85±0.2511.2±0.214.0±0.3
EE2020.0±0.712.85.0±0.46.0±0.46.5±0.310.0±0.3
EF2020.15±0.714.15.7±0.35.65±0.37.0±0.310.0±0.25
EF2120.7±0.7155.7±0.35.65±0.37.3±0.210.1±0.2
EE2222.0±0.615.65.7±0.35.7±0.35.4±0.39.2±0.3
EE2525.0±0.418.6±0.36.5±0.36.5±0.36.8±0.210.0±0.2
EF2525.0±0.418.6±0.37.2±0.37.2±0.36.8±0.212.5±0.2
EE25.425.4±0.718.76.5±0.26.3±0.36.6±0.410.0±0.4
EEL2525.5±0.619.4±0.46.5±0.256.4±0.2513.1±0.2516.3±0.25

Ферритовые сердечники типа EE/EF с низкими потерями, высокочастотный материал Mn-Zn для трансформаторов и дросселей

FAQ
В: Какова разница между сердечниками типа EE и EF?

О: Сердечники типа EE имеют симметричные боковые ножки с квадратным или круглым поперечным сечением центральной ножки. Они обеспечивают хорошую магнитную симметрию и подходят для обычных трансформаторов и индукторов. Сердечники типа EF (Economical Flat - экономичные плоские) имеют плоскую и экономичную конструкцию с более компактными размерами, подходящую для монтажа на печатных платах с высокой плотностью и для низкопрофильных применений.

В: Каковы характеристики марганцево-цинкового (Mn-Zn) феррита по сравнению с никель-цинковым (Ni-Zn)?

О: Марганцево-цинковый феррит обладает высокой проницаемостью, высокой плотностью потока насыщения и низкой стоимостью, подходит для применений в трансформаторах и индукторах высокой мощности на низких и средних частотах (≤1 МГц). Никель-цинковый феррит обладает высоким удельным сопротивлением, подходит для подавления электромагнитных помех и радиочастотных применений на высоких частотах (>1 МГц). Выбор должен основываться на рабочей частоте.

В: Какие серии сердечников доступны для данного продукта?

О: Доступны различные серии сердечников, включая EI, EE/EF, EER/ETD, UU, UYF, EP, RM, PM, PQ, ET/FT и T. Они охватывают применения от сигнальных трансформаторов до импульсных источников питания высокой мощности.
