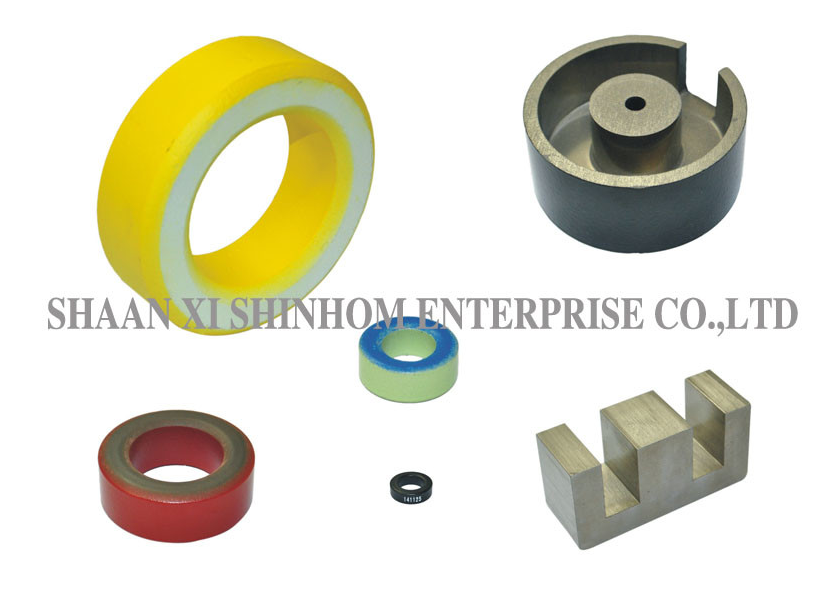

Порошковые железные сердечникипредлагают множество форм, включая тороидальные, E-образные, цилиндрические и I-образные. Они изготавливаются из материалов на основе железа, кобальта и нанокристаллических сплавов, обеспечивая низкие потери на вихревые токи и высокую плотность потока насыщения (>1,56 Тл). Продукт обладает высокой устойчивостью к насыщению под действием постоянного тока, низкими потерями и высокой эффективностью. Диапазон рабочих температур составляет от -55°C до +130°C. Широко используется в дросселях коррекции коэффициента мощности (PFC) для солнечных инверторов, выходных дросселях, силовых системах высокоскоростных поездов, преобразователях солнечной энергии и различных схемах коррекции коэффициента мощности.Особенности
Низкие потери на вихревые токи
- Высокая плотность потока насыщения Bs > 1,56 Тл
- Применение для дросселей PFC преобразователей солнечной энергии и выходных дросселей
- Силовая система вагонов высокоскоростных поездов
- Нанокристаллические сердечники на основе железа
- Сердечники трансформаторов с магнитоусилителем на основе кобальта
- Основные материалы: на основе железа, нанокристаллический сплав, на основе кобальта
- Высокая интенсивность индукции магнитного насыщения
- Малый объем сердечника
- Прямоугольная структура
- Отверстия сердечника
- Сопротивление насыщению постоянным током
- Низкие потери
- Отличная температурная стабильность от -55 до 130°C
- Доступны сердечники нестандартных размеров и с различными характеристиками
- Применение
Дроссели PFC солнечных инверторов
-
Выходные дроссели
-
Силовые системы высокоскоростных поездов
-
Преобразователи солнечной энергии
-
Схемы коррекции коэффициента мощности (PFC)
-
Трансформаторы с магнитоусилителем
-
Высокочастотные импульсные источники питания
-
Применение для подавления насыщения постоянным током
-
Номер детали
| AL нГн/N² |
A(мм) |
B(мм) |
C(мм) |
T50-26 Желтый/Белый |
| 33 |
12,7±0,5 |
7,7±0,5 |
4,83±0,50 |
T80-52 Синий/Зеленый |
| 43,5 |
17,5±0,5 |
9,40±0,5 |
4,83±0,50 |
T80-52 Синий/Зеленый |
| 46 |
20,2±0,5 |
12,6±0,5 |
6,35±0,64 |
T90-52 Синий/Зеленый |
| 70 |
22,9±0,5 |
14,0±0,5 |
9,53±0,64 |
T106-52 Синий/Зеленый |
| 60 |
23,9±0,5 |
14,2±0,5 |
7,92±0,64 |
T106-26 Желтый/Белый |
| 93 |
26,9±0,5 |
14,5±0,5 |
11,1±0,64 |
Примечание: |
| 81 |
33,0±0,5 |
19,8±0,5 |
11,1±0,64 |
Примечание: |
| 96 |
38,4±0,5 |
21,5±0,5 |
11,1±0,64 |
Примечание: |
| 47 |
15,2±0,5 |
8,53±0,5 |
5,94±0,50 |
T68-52 Синий/Зеленый |
| 40 |
17,5±0,5 |
9,40±0,5 |
4,83±0,50 |
T80-52 Синий/Зеленый |
| 42 |
20,2±0,5 |
12,6±0,5 |
6,35±0,64 |
T90-52 Синий/Зеленый |
| 64 |
22,9±0,5 |
14,0±0,5 |
9,53±0,64 |
T106-52 Синий/Зеленый |
| 95 |
26,9±0,5 |
14,5±0,5 |
11,1±0,64 |
Примечание: |
| 79 |
33,0±0,5 |
19,8±0,5 |
11,1±0,64 |
Примечание: |
| 89 |
38,4±0,5 |
21,5±0,5 |
11,1±0,64 |
Примечание: |
Поскольку существует множество спецификаций и разновидностей порошковых железных сердечников Т-типа, пожалуйста, укажите конкретные требования к форме, размеру и индуктивности при заказе.FAQ
В: Каковы преимущества порошковых железных сердечников по сравнению с ферритовыми сердечниками?
О:
В применениях дросселей PFC и выходных дросселей большой ток смещения постоянного тока может вызвать насыщение сердечника, что приведет к резкому падению индуктивности. Отличная устойчивость к насыщению постоянным током этого сердечника обеспечивает стабильную индуктивность при высоких токах, поддерживая эффективность фильтрации.В: Каковы характеристики нанокристаллических сплавных сердечников?
О:
В применениях дросселей PFC и выходных дросселей большой ток смещения постоянного тока может вызвать насыщение сердечника, что приведет к резкому падению индуктивности. Отличная устойчивость к насыщению постоянным током этого сердечника обеспечивает стабильную индуктивность при высоких токах, поддерживая эффективность фильтрации.В: Какие формы сердечников доступны в этой серии?
О:
В применениях дросселей PFC и выходных дросселей большой ток смещения постоянного тока может вызвать насыщение сердечника, что приведет к резкому падению индуктивности. Отличная устойчивость к насыщению постоянным током этого сердечника обеспечивает стабильную индуктивность при высоких токах, поддерживая эффективность фильтрации.В: Каково значение устойчивости к насыщению постоянным током?
О:
В применениях дросселей PFC и выходных дросселей большой ток смещения постоянного тока может вызвать насыщение сердечника, что приведет к резкому падению индуктивности. Отличная устойчивость к насыщению постоянным током этого сердечника обеспечивает стабильную индуктивность при высоких токах, поддерживая эффективность фильтрации.
