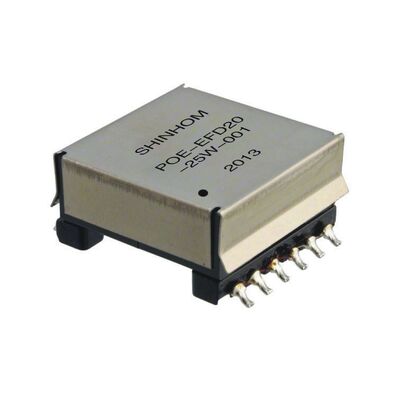

Высокоэффективный планарный трансформатор 150 Вт POE с входом 36-57 В и частотой переключения 200-700 кГц

Высокоэффективный плоский низкопрофильный преобразователь POE - это специально построенный преобразователь POE, предназначенный для компактных, высокоплотных приложений PoE.Проектированный как трансформатор Flat POE forward converter, он поддерживает широкий диапазон ввода (36V-57V) и класс мощности до 150W, обеспечивая надежное изолированное преобразование мощности в пространственно ограниченных системах, включая IP-телефоны, камеры видеонаблюдения,Беспроводные точки доступа и устройства IoTЭтот продукт соответствует требованиям RoHS и поддерживает усиленную изоляцию до 1500VDC.

• Диапазон питания и вход:Поддерживает до150 Втс номинальным входным напряжением36V-57V, оптимизированный для архитектур PoE.
• Топология преобразователя:Оптимизирована для архитектур преобразователей вперед (включая варианты полного моста и активного зажима) для высокой эффективности преобразования и стабильной производительности.
• Высокочастотная работа:Частота переключения оптимизирована между200 - 700 кГц, что позволяет использовать компактный магнит и конструкции с высокой плотностью - надежный высокочастотный трансформатор для современных энергетических систем.
• Дизайн без шума:Ультранизкий профиль с10.5 мм (регулируемый)высота для тонких сборов SMD и конструкций плотной доски.
• Высокая изоляция и температурный диапазон:Уровень изоляции1500 VDCи широкой температуры работы/храненияот -40 °C до +125 °Cдля надежных полевых показателей.
• Соответствие и материалы:Бессвинцовый, соответствующий требованиям RoHS; отделка завершена Sn-0,7Cu. Выбранные варианты приводят соответствие IEC60950, где это применимо.
• Применения Многогранность:Разработанный специально как POE-трансформатор для подачи электроэнергии PoE, он идеально подходит для камер наблюдения, IP-телефонов, беспроводных точек доступа и других устройств IoT / Edge, работающих на PoE.

• Топология:Передний преобразователь (поддерживает полу-/полный мост и активную топологию сцепления).
• Частота переключения:200 кГц - 700 кГц (оптимизирован).
• Изоляционное напряжение:1500 VDC (типичные условия испытания на высокой мощности, показанные в листе данных).
• Рабочая температура:-40°C до +125°C (включая самоповышение температуры).
• Профиль:Не привлекает внимания.10.5 мм максимум(регулируемый в некоторых вариантах упаковки).

• Мощность:Класс 50W-150W в зависимости от модели; обычно используются конфигурации 120W/150W для этапов мощности PoE.
• Типичные обороты / индуктивность / DCR:Для точной соответствия конструкции в листе данных продукта приведены множество отдельных обмоток и значения OCL/LK (см. таблицы листов данных для номеров деталей POE-TP65-116 ~ POE-TP65-130).Дизайнеры должны выбрать номер части, соответствующий целевому коэффициенту поворотов и индуктивности утечки для их топологии преобразователя.

• Силовые системы PoE:Централизованные источники питания PoE, средний диапазон и PoE инжекторы.
• Наблюдение:Подключение IP-камер и модулей PTZ, где требуется низкий профиль и изоляция.
• Сети предприятий:Беспроводные контактные точки и VoIP/IP телефоны, требующие надежного изолированного питания.
• IoT & Edge устройства:Модули питания низкого профиля для компактных датчиков и шлюзовых устройств.

• Оптимизирован для современных топологий PoE - компактные высокочастотные магниты уменьшают площадь PCB и улучшают тепловые характеристики.
• Устойчивая изоляция и широкий диапазон температур обеспечивают надежность в полевых условиях в промышленном и коммерческом применении.
• Многочисленные варианты деталей и варианты обмотки позволяют конструкторам сопоставлять отношение поворотов, индуктивность утечки и DCR с конструкциями переводчиков для максимальной производительности.

Для выбора деталей обратитесь к таблицам таблиц данных (серия POE-TP65) для точной поворотности, значений OCL, LK, DCR и hi-pot по номеру деталей.Примерные элементы серии и механические следы показаны в листе данных для поддержки планировки ПКБ и дизайна блоков.

При интеграции в цепи с переходом на преобразователь или с активным зажимом подтверждаются требования к пропускной индуктивности и коэффициенту поворотов для достижения целей транзита и регулирования.
