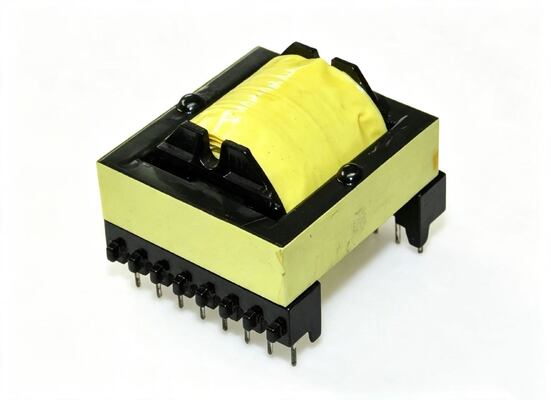

Ферритовый обратноходовой трансформатор серии EE/EFпроизводится с использованиемвысококачественные основные материалыиусовершенствованные процессы намотки, специально разработанный для импульсных источников питания и высокочастотных цепей, обеспечивающий широкополосную работу, низкую стоимость и стабильный выходной сигнал.Продукт имеетпрочная и надежная конструкцияи поддерживаетнесколько вариантов выходной мощности. Он соответствуетширокий диапазон рабочих температуртребования.Он подходит дляПреобразователи постоянного тока,импульсные источники питания, иПлаты питания светодиодов. Это идеальный выбор для обратноходового преобразования в импульсных источниках питания и высокочастотных цепях.
Функции
- Рабочая частота: 30 ~ 500 кГц
- Выходная мощность: 0,5 ~ 10 Вт
- Рабочая температура: -40°C ~ +125°C
- Температура хранения: -25°C + 85°C
- Недорогие, все модели в основном используются в менее требовательных областях электромагнитного экранирования.
- Частота мощности из-за работы, правил техники безопасности и других требований различного уровня температуры будет меняться.
Приложения
- Преобразователь постоянного тока в постоянный ток
- Трансформатор тока
- Импульсный источник питания, адаптер и ИБП
- Компьютерная продукция
- DVD
- Светодиодная плата питания
- ЖК-телевизоры и мониторы Платы питания
- Бытовые электротехнические изделия и зарядные устройства, принтеры
- Специально используется в импульсном источнике питания и видах высокочастотных цепей.
- Играет роль в колебании и разделении
Причины, по которым наши высококачественные компоненты помогут вашему бизнесу добиться успеха:
- 20-летний опыт настройки и силовых трансформаторов
- Ваш профессиональный и надежный партнер по разнообразной электронике
- Более 1000 покупателей ценят нашу продукцию
- Наша продукция имеет систему изоляции UL, качество гарантировано.
- Высокое качество и лучшие услуги
- Доступно больше моделей и типов. Приветствуем вашу спецификацию и образец для изготовления на заказ.
Электрические характеристики
| Тип |
Структура формы |
Измерение |
Диапазон мощности |
| А |
Б |
С |
Д |
Э |
Ф |
| ЭЭ8.3 |
Вертикальный |
10,0Макс. |
9,5Макс. |
8,0±0,5 |
2,5±0,2 |
3,3±0,3 |
5,8±0,5 |
3 Вт Макс. |
| EE10 |
12,0Макс. |
13,0Макс. |
10,4±0,5 |
2,5±0,2 |
2,5±0,3 |
5,8±0,5 |
4 Вт Макс. |
| EE13 |
15,0Макс. |
14,0Макс. |
12,2±0,5 |
2,5±0,2 |
2,5±0,3 |
5,8±0,5 |
6 Вт Макс. |
| EE16 |
17,5Макс. |
15,0Макс. |
14,4±0,5 |
3,5±0,2 |
3,8±0,3 |
5,8±0,5 |
10 Вт Макс. |
| EE19 |
22,0Макс. |
19,0Макс. |
15,9±0,5 |
4,0±0,2 |
4,0±0,3 |
5,8±0,5 |
15 Вт Макс. |
| EE22 |
24,0Макс. |
20,0Макс. |
16,5±0,5 |
4,0±0,2 |
4,0±0,3 |
5,8±0,5 |
20 Вт Макс. |
| EE25 |
26,5Макс. |
22,0Макс. |
17,2±0,5 |
4,0±0,2 |
5,0±0,3 |
5,8±0,5 |
25 Вт Макс. |
| EE28 |
30,0Макс. |
22,0Макс. |
21,8±0,5 |
4,0±0,2 |
5,0±0,3 |
5,8±0,5 |
50 Вт Макс. |
| EE30 |
32,0Макс. |
30,0Макс. |
28,0±0,5 |
4,0±0,2 |
5,0±0,3 |
5,8±0,5 |
145 Вт Макс. |
| EE35 |
37,0Макс. |
30,0Макс. |
25,6±0,5 |
4,0±0,2 |
5,0±0,3 |
5,8±0,5 |
350 Вт Макс. |
| EE40 |
42,0Макс. |
33,0Макс. |
27,9±0,5 |
4,0±0,2 |
5,0±0,3 |
5,8±0,5 |
450 Вт Макс. |
| EE42 |
46,5Макс. |
43,0Макс. |
37,4±0,5 |
4,0±0,2 |
5,0±0,3 |
5,8±0,5 |
500 Вт Макс. |
| EE55 |
57,0Макс. |
58,0Макс. |
42,0±0,5 |
4,0±0,2 |
5,0±0,3 |
5,8±0,5 |
650 Вт Макс. |
- Диапазон мощности также подходит для горизонтальных трансформаторов.
- Мы можем спроектировать и изготовить деталь по индивидуальному заказу с особыми требованиями.
О НАС:
Компания Shinhom Enterprise была основана в Сиане, Китай, с почти 20-летним опытом проектирования и производства трансформаторов и компонентов катушек.
Высокое качество, низкая стоимость и лучший сервис – это то, к чему мы стремимся больше всего!
Между тем, также была получена сертификация системы SGS по стандарту ISO 9001.
Shinhom останется специалистом в разработке и производстве высокопроизводительных трансформаторов, силовых индукторов и источников питания дроссельных катушек для покупателей по всему миру.
Часто задаваемые вопросы
Вопрос: Как подать заявку на образцы? Каково время выполнения?
А:Образец заявления вы можете отправить через наш сайт или по электронной почте. Образцыбесплатнои будет отправлен в течение3-5 рабочих дней. Время выполнения массового заказа обычно составляет2-8 недель; Изготовленные на заказ продукты будут подтверждены отдельно.
В: Поддерживаете ли вы небольшие пробные заказы?
А:Да. Небольшие пробные заказы (ниже стандартного минимального заказа) могут быть согласованы и получить те же стандарты качества и обязательства по доставке, что и массовые заказы. Пожалуйста, свяжитесь с нашим отделом продаж для получения подробной информации.
Вопрос: Каковы диапазоны рабочей частоты и выходной мощности серии EE/EF?
А:Диапазон рабочих частот составляетот 30 до 500 кГц. Диапазон выходной мощностиот 0,5 до 10 Вт, и может достичьот 3 до 650 Втв зависимости от конфигурации. Широкий диапазон частот и мощности делает его пригодным для различных применений в импульсных источниках питания и высокочастотных цепях.
Вопрос: Почему этот продукт подходит для применений с более низкими требованиями к экранированию электромагнитных помех?
А:В этом продукте используетсянедорогой дизайн, в первую очередь подходит для применений с более низкими требованиями к экранированию электромагнитных помех. Ферритовый сердечник в сочетании с оптимизированным процессом намотки снижает производственные затраты, одновременно удовлетворяя базовым требованиям к производительности, что делает его пригодным для экономичной бытовой электроники и источников питания.
