Изоляция 4000VDC и низкая пропускная способность переплетения полумостовой трансформатор AEC-Q200

5000
MOQ

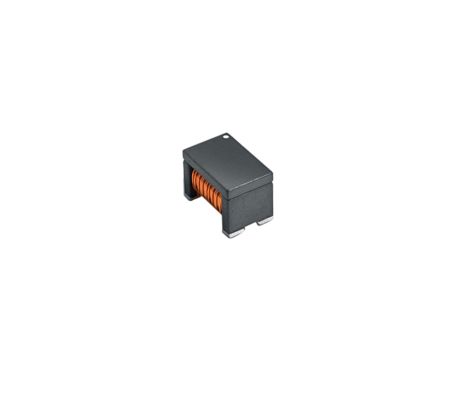

4000VDC Isolation and Low Interwinding Capacitance Half Bridge Transformer AEC-Q200 Grade Engineered for EV Power Systems
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Выделить:

Трансформатор изоляции 4000VDC

,

Трансформаторы электромобильных систем

,

AEC-Q200 полумостовой трансформатор
Основная информация
Место происхождения: Китай
Фирменное наименование: SHINHOM
Сертификация: RoHS
Номер модели: gtx7045
Документ: GTX7045_.pdf
Оплата и доставка Условия
Время доставки: 2 ~ 8 недели
Условия оплаты: Л/К, Т/Т
Характер продукции
Трансформаторы для электромобилей с высокой производительностью
Увеличьте свой электрический и гибридный транспортный средства (EV/HEV) с GTX7045 серииООО Трансформаторы полумостовыеРазработан для превосходных характеристик в требовательных автомобильных условиях.Эти трансформаторы имеют исключительно низкую емкость перевязки для минимизации EMI и достижения высокого иммунитета обычного режимаКак крепкийАвтомобильный трансформаторЭто решение соответствует стандартам AEC-Q200 и обеспечивает изоляцию 4000VDC, обеспечивая непревзойденную надежность и безопасность для бортовых зарядных устройств (OBC) и тяговых инверторов.Изготовление с использованием высокоавтоматизированных процессов, серия GTX7045 обеспечивает экономически эффективную, высококачественную конверсию мощности для следующего поколения электрической мобильности.
Ключевые особенности
  • Оптимизировано для автомобильного совершенства:Идеально подходит для применения в электромобилях и электромобилях с высоким давлением, включая инверторы OBC и тяговые инверторы, соответствующие эксплуатационным стандартам AEC-Q200 (от -40°C до +125°C).
  • Улучшенная целостность сигнала:Низкая емкость перевязки минимизирует выбросы EMI и обеспечивает высокий преходящий иммунитет общего режима для более чистой и стабильной работы.
  • Прочная изоляция и безопасность:Сертификат с изоляцией 4000VDC (2800 Vrms) между первичной и вторичной обмотками, обеспечивающей безопасность и надежность системы.
  • Высокая надежность и качество:Изготовлен с использованием высокоавтоматизированных процессов с ферритовым материалом, гарантирующим постоянную производительность и соответствие RoHS.
  • Гибкие варианты проектирования:Серия предлагает множественное соотношение поворотов и значения индуктивности (например, GTX7045-121DRC с 1.51:1 соотношение)Трансформатор полумостаТопологии.
Спецификации (Примеры серии GTX7045)
Номер части Счет поворотов (Pri:Sec) При Индуктивность (uH) ±30% Индуктивность утечки (uH) ±20% Максимальный DCR (Ω) Ирм (mA)
GTX7045-750ARC 1:1 75 8.5 0.35 730
GTX7045-101ARC 1:1 100 9.5 0.40 680
GTX7045-121DRC 1.5:1 120 12.5 0.42 (Pri) 660
GTX7045-131BRC 2.5:1 130 15 0.44 (Pri) 660
GTX7045-141CRC 2.0:1 140 15 0.45 (Pri) 640
Индуктивность и проницаемость:Измерено на частоте 100 кГц, 0,1 Врм.
Изоляция:4000 VDC / 2800 Vrms в течение 1 минуты.
Рабочая температура:-40°C до +125°C.
Заявления
  • Преобразование мощности электромобиля в электромобиль:Основное использование в бортовых зарядных устройствах (OBC) и тяговых инверторах.
  • Промышленные источники питания:Высокоэффективные изолированные преобразователи постоянного тока и постоянного тока в сложных условиях.
  • Телекоммуникационный и серверный поставщик услуг:Обеспечение стабильной и надежной трансформации энергии в сетевой инфраструктуре.
  • Системы возобновляемой энергии:Используется в инверторных этапах для преобразования солнечной и ветровой энергии.
тег:

Высокочастотный трансформатор с сертификатом AEC-Q200

Изолирующий трансформатор напряжения 4 кВрм

Компактный трансформатор изоляции отпечатков следа SMD
