Высокопроизводительный низкоустойчивый UL94V-0 Common Mode Choke и SMD Inductor для фильтрации шума

5000
MOQ
High-Performance Low Resistance UL94V-0 Common Mode Choke and SMD Inductor for Noise Filtering
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Выделить:

Фильтрация шума

,

удушение общего режима

,

Удушение SMD-индуктора общего режима
Основная информация
Место происхождения: Китай
Фирменное наименование: SHINHOM
Сертификация: RoHS
Номер модели: SQS1515A
Документ: SQS-1515A Series_.pdf
Оплата и доставка Условия
Время доставки: 2 ~ 8 недели
Условия оплаты: Л/К, Т/Т
Характер продукции

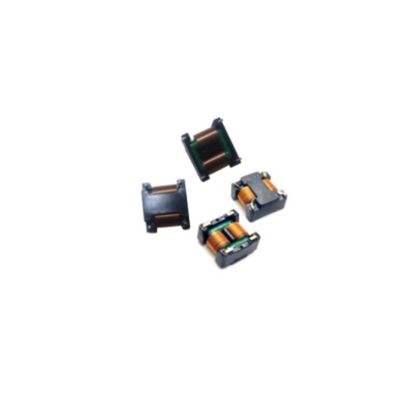

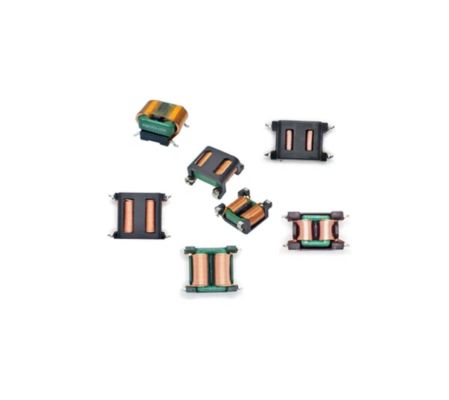

Высокопроизводительный, высокопоточный сверхнизкопоточный DCR SMD плоский обычный режим удушья для фильтрации шума от подачи высокой мощности
Ключевые особенности

Разработанные для надежных решений управления энергопотреблением, серии SQS1515A включают высокоэффективныеИндукторы SMDРазработан как премьерфильтры питанияЭто.низкий DCR удушение общего режимаиспользовать квадратное ядро и передовой высокопроницаемый материал для обеспечения превосходного подавления шума в обычном режиме, характеризующийся высоким импедансом при низких частотах и минимальной утечкой ядра.

  • Компактный плоский пакет SMD для конструкций высокой плотности ПКБ
  • Структура квадратного ядра для низкой утечки и сверхнизкого сопротивления постоянного тока (DCR)
  • Материал с высокой проницаемостью обеспечивает высокую импедантность при низких частотах
  • Отличная загрязнение шума из-за низкой прогулочной емкости
  • Высокое стойкое напряжение и высокое изоляционное сопротивление
  • Уровень воспламеняемости UL94V-0
  • Соответствует требованиям RoHS и REACH
Спецификации
Номер части Индуктивность Min. (mH) Максимальный DCR (mΩ) Номинальный ток (A)
SQS1515A-001 20.0 250 1.5 - 2.0
SQS1515A-002 15.0 200 1.8 - 2.2
SQS1515A-003 15.0 180 2.0 - 2.8
SQS1515A-004 10.0 150 2.0 - 2.5
SQS1515A-005 10.0 80 2.5 - 3.0
SQS1515A-006 5.0 80 2.5 - 3.5
SQS1515A-007 3.0 70 3.5 - 4.5
SQS1515A-008 2.0 60 5.0
Техническая информация и условия эксплуатации
  • Частота испытания: 1,0 кГц, 0,25 В
  • Номинальное напряжение: 80 Вац - 265 Вац
  • Выдерживающее напряжение: 1,0 кВац в течение 2 секунд
  • Диапазон температуры работы: от -25°C до +125°C (включая повышение температуры катушки)
  • Температурный диапазон хранения: от -25°C до +100°C
  • Сопротивление изоляции: 100 MΩ Min. @ 500 Vdc
Заявления

Серия SQS1515A является идеальным выбором для эффективной фильтрации EMI в широком диапазоне приложений средней и высокой мощности, включая:

  • Электрические источники питания в режиме переключения (SMPS):Конструкции высокой плотности и высокой мощности для промышленной и потребительской электроники
  • Потребительская электроника:Адаптеры питания, телевизоры LCD/LED и зарядные устройства для батарей высокого тока
  • Бытовая техника:Стиральные машины, кондиционеры и другие бытовые устройства высокой мощности
  • Промышленное оборудование:Электрические источники питания для двигателей, систем управления и машин автоматизации
