Подробная информация: Планарный SMT Common Mode Dursing Tper19/25 Series

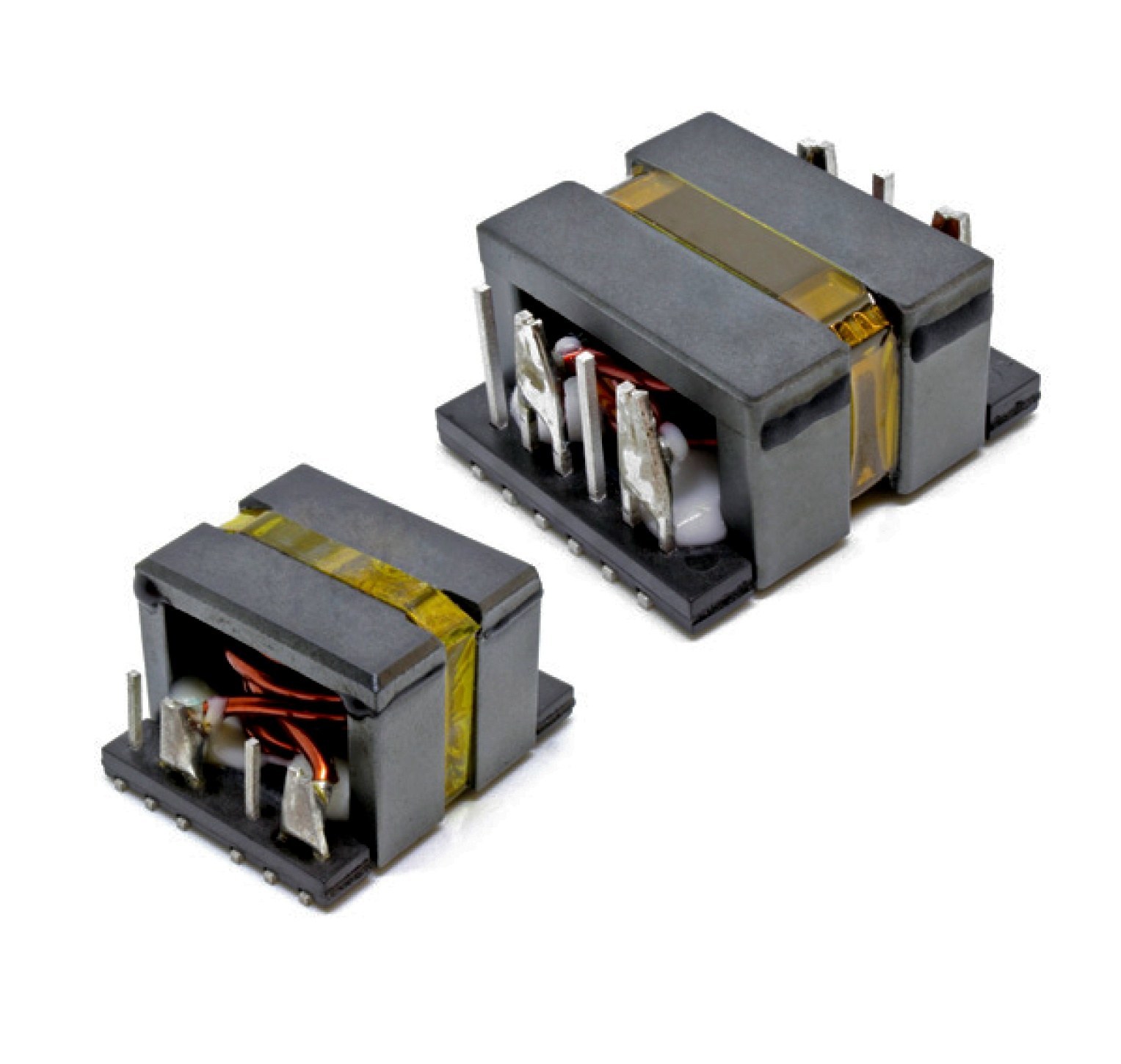

Разработанный для мощных систем с высоким уровнем шума, серия TPER обеспечивает лучшее в отрасли подавление электромагнитных помех с номинальным током 39A и изоляцией 1500 В. Благодаря планарным сердечникам ER19/ER25, он достигает сверхнизкого DCR (до 1,4 мОм) и точного управления SRF (0,95–2,0 МГц). Экранированная конструкция SMT минимизирует перекрестные помехи, а соответствие RoHS/EIA481 обеспечивает готовность к автоматизированной сборке. Оптимизирован для синергии с фильтрами ЭМС в зарядных устройствах для электромобилей и промышленных инверторах.

Особенности

Основные платформы

• ER19: 24,9 × 21,6 × 16,9 мм макс.

• ER25: 30,5 × 27 × 18 мм макс.

Электрические параметры при 25°C (согласно документации)

Производительность

• Рабочая температура: от –40°C до +150°C (TPER25)

• Номинальный ток: основан на повышении температуры на 50°C (охлаждение в свободном воздухе)

• Лента/катушка: соответствует EIA481

*Номинальный ток = среднеквадратичный ток, вызывающий повышение температуры на 50°C

Применения

Электромобили

• DC-DC преобразователи (поддержка тока 39A для аккумуляторных систем)

• Встроенные зарядные устройства (цели SRF 1,42 МГц для полос ЭМС CISPR 25)

Промышленная энергетика

• Солнечные инверторы (изоляция 1500 В для шинных систем 1,2 кВ)

• Приводы двигателей (DCR 1,4 мОм минимизирует потери мощности)

Передача данных/Телекоммуникации

• Блоки питания серверов (SRF 2,0 МГц подавляет шум импульсного режима)

• Модули питания 5G (планарный профиль подходит для печатных плат высокой плотности)

Бытовая электроника

• Адаптеры USB-PD 3.1 (пиковый импеданс 1,42 МГц для конструкций мощностью 140 Вт)

• Светодиодные драйверы (соответствие RoHS для мировых рынков)

FAQ (Часто задаваемые вопросы)

В: Как планарный дроссель превосходит тороидальные сердечники?
О: На 30% более низкий профиль (18 мм против 25 мм), на 50% более быстрая сборка (SMT против сквозного монтажа) и более точное управление SRF (±5% против ±20%).

В: Может ли он заменить силовые индукторы в DC-DC схемах?
О: Нет. Предназначен для подавления ЭМС (не для хранения энергии). Используйте в паре с силовыми индукторами для полной совместимости с ЭМС.

В: Требуется ли снижение номинальных характеристик при высоких температурах окружающей среды?
О: Да. Максимальный ток = Номинальный ток × [(150 – Температура окружающей среды)/50]. Например: 39A при 25°C → 23,4A при 120°C.

В: Поддерживаются ли пользовательские кривые импеданса?
О: Да. Свяжитесь с нами для настройки SRF (например, 1,0 МГц±3% для медицинских устройств).
