OEM высокоточный трансформатор с пусковым вспышкой для систем импульсного зажигания

6000
MOQ

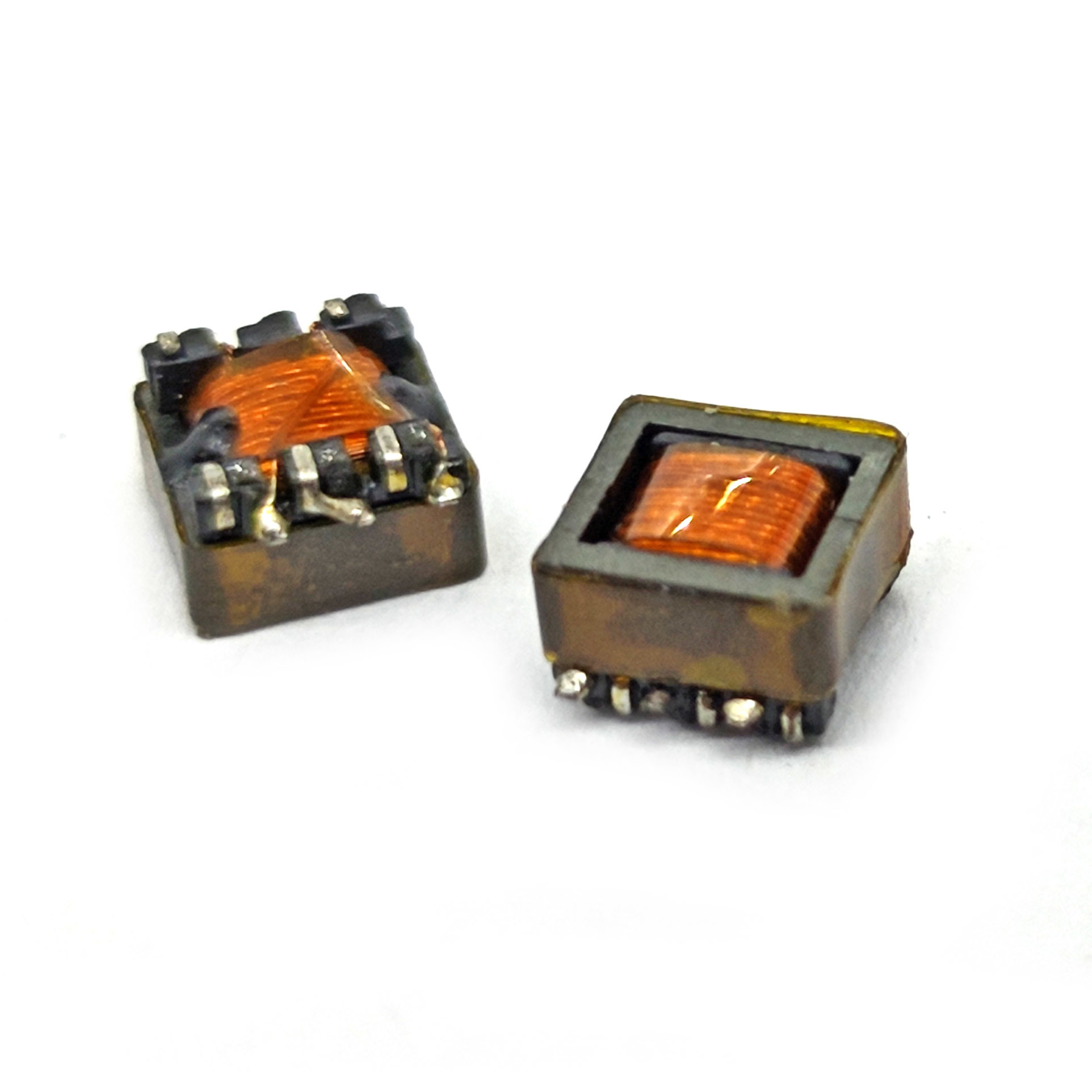

OEM высокоточный трансформатор с пусковым вспышкой для систем импульсного зажигания
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Рабочая частота: 1 кГц (Частота тестирования индуктивности)
Утеплитель: Усиленная изоляция переменного тока 0,5 кВ (ПЕРВИЧНАЯ-ВТОРИЧНАЯ/ОБМОТКА-СЕРДЕЧНИК)
Температура хранения: -40°C до +125°C (неконденсирующая среда)
Основной материал: Ферритовый сердечник EEC6.2 K2.3P
Рабочая температура: -40°C - +130°C (работа с полной нагрузкой)
Основная информация
Место происхождения: Китай
Фирменное наименование: SHINHOM
Сертификация: RoHS
Номер модели: STEEC6.2
Документ: STEEc.pdf
Оплата и доставка Условия
Время доставки: 2 - 8 недель
Условия оплаты: T/T,L/C
Характер продукции

Разработанная для компактных решений питания с коммутатором, серия STEEC6.2 использует ферритовые ядра EEC6.2 с сертифицированными UL фенольными катушками.обеспечивает ±15% стабильность индуктивности и усиленную изоляцию (0Использует высокотемпературную ленту #1218 и лакированную капсулу, надежно работает при температуре окружающей среды 130°C. Идеально подходит для промышленных и потребительских приложений с ограниченным пространством.


Электрические параметры

Модель Индуктивность (L6-4) Индуктивность (L3-1) DCR (R6-4) DCR (R3-1) Испытание Hi-Pot (PRI-SEC/COIL-CORE)
STEEC6.2-001 830μH ±15% 50,3μH ±15% ≤ 11,0Ω ≤ 200 мΩ 0.5 кВ переменного тока, 50 Гц, 2 мА, 1 с
STEEC6.2-002 830μH ±15% 20μH ±15% ≤ 11,0Ω ≤ 450 мΩ 0.5 кВ переменного тока, 50 Гц, 2 мА, 1 с
*Условия испытания: 1 кГц, 0,25 В для индуктивности; EPE 7112 для Hi-Pot*

Список материалов

  • Боббин: Фенолический T375J (UL 594VΦ, 130°C)

  • Ядро: EEC6.2 K2.3P Феррит

  • Провод: Полиуретан GRD2/GRD3 (180°C)

  • Лента: #1218 (180°C)

  • Лаки: T42604 (130°C)


Заявления
Промышленные энергосистемы:

  • Изолированные преобразователи постоянного тока и постоянного тока мощностью ≤ 20 Вт

  • Модули вспомогательной питания для ПЛК

Потребительская электроника:

  • Устройства светодиодного подсветки

  • Схемы обратной связи зарядных устройств USB-C

Критически важные для безопасности конструкции:

  • Укрепленная изоляция для медицинских источников питания

  • Регулирование напряжения на борту управления HVAC
