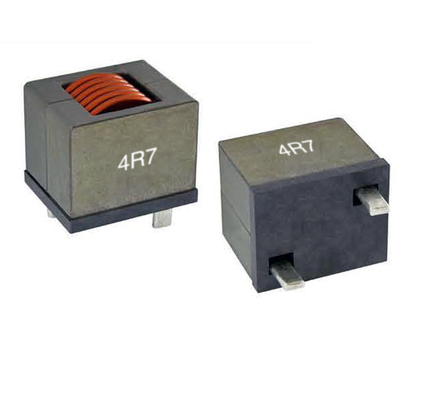

Ядр сплава утюга окунает сильнотоковые индукторы 80A силы для инверторов

Сильнотоковый индуктор Через-отверстия, напудренное ядр сплава утюга окунает сильнотоковые индукторы силы

APPLCATIONS:

• Сильнотоковые и высокотемпературные применения
• Конвертеры DC/DC
• Сильнотоковый мотор и переключая подавление шума
• Инверторы

ОСОБЕННОСТИ:

• Высокотемпературная деятельность, до 180℃ непрерывного без вызревания
• Низкий DCR для того чтобы уменьшить потери и уменьшить повышение температуры
• Напудренная основная технология сплава утюга предусматривает стабилизированные индуктивность и сатурацию над рабочей температурой с удовлетворительными потерями в сердечнике
• Мягкая сатурация дает прогнозированное уменшение индуктивности с увеличением независимого DC настоящего температуры
• Стандартный терминал обнажан и залуживан для сквозной установки отверстия но другие терминальные конфигурации как обнаженная медь, SMD, и пригнанный штифт прессы доступны по требованию
• Изготовленные на заказ варианты доступны

Примечание:

• Вся проверка данных ссылаться на к 25℃ окружающему
• Температурная амплитуда рабочей температуры -40℃ к +180℃
• Температура части (окружающая + temp. подъем) не должен превысить эксплуатационные режимы наихудшего случая 180℃ Cunder. Расчет цепи, компонентное размещение, трассировка PWB размер и толщина, воздушный поток и другие охлаждая обеспечения все влияют на температуру части. Температура части должна быть подтверженным в конце применением
• Напряжение тока изоляции, катушка, который нужно вырезать сердцевина из: 350 VDC, 60s, 5 мам максимальных.
• Течение расклассифицированное жарой (Irms) причинит повышение температуры катушки приблизительно,△ T=40℃ без потерь в сердечнике.
• Течение сатурации (Isat) причинит L0 упасть приблизительно 30%

Примечание: Технические характеристики изделия можно подгонять.
