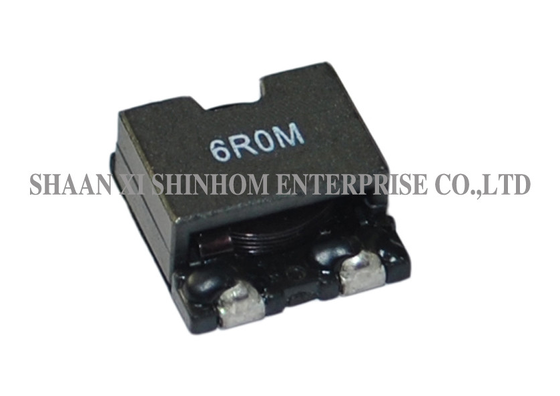

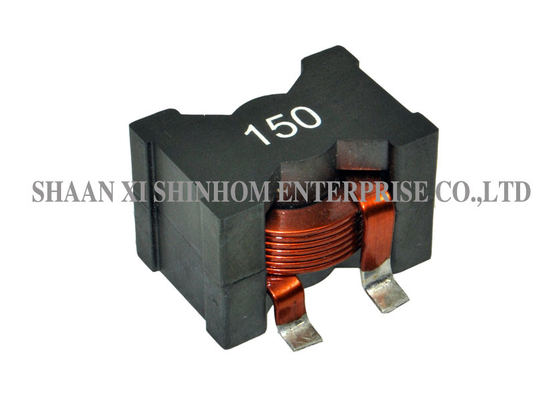

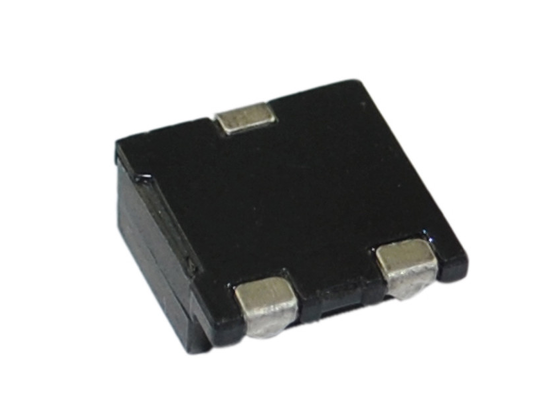

Высокотоковый плоский провод серии CEP104-125HT для систем связи и автомобильных источников питания

CEP104/105/124/125HT серии высокоточные индукторы

ВCEP104/105/124/125HT серии защищенный индуктор питания SMDхарактеристикивысокочастотный дизайниПроцесс обмотки плоской проволоки, предлагаязащищенная конструкция,пакеты с низким профилем, инизкий DCR, с ультравысокой мощностью тока до28А.ВПроцесс плоской проволокиобеспечивает большую пропускную способность и меньшую потерю мощности.Отличная тепловая устойчивостьобеспечивает долгосрочную надежную работу в различных условиях работы.Он широко используется вноутбуки, преобразователи постоянного тока в постоянный ток,системы связи,автомобильные силовые системы,LCD/PDP телевизоры,сетевые системы,Компьютерные периферийные устройства, иИсточники питания процессораОн является идеальным выбором для высокоскоростного высокоплотного источника питания.

СТРАНИЦЫ:

• Дизайн высокой частоты
• Защищенное строительство
• Использованная плоская проволока
• Отличная тепловая устойчивость
• Низкий профиль, низкий DCR.
• Сверхбольшой ток до 28А
• Индукторы на заказ доступны

Применение:

• Ноутбук, преобразователи постоянного тока и постоянного тока
• Система связи
• Автомобильные системы Поставщик электроэнергии
• Телевизоры LCD PDP
• Сетевые системы
• Компьютерное периферийное оборудование
• Силовое питание процессора

Примечания:

• Испытание индуктивности: HP4284A, 100kHz/1V или эквивалентное
• RDC:QuadTech 1880 Миллиомметры
• Isat Текущее значение L падает на 65% typ.at IDC по сравнению с его исходным значением
• ИРМС Повышение температуры 40°C Максимальный показатель температуры окружающей среды
• Сварка: 75% свинцового провода должно быть покрыто
• Способы сварки: волна, обратный поток
• Операционная температура: -40°C до +105°C
• Температура хранения: от -55°C до +125°C
• Прочность на изгиб терминала:24.5N мин
• Устойчивость к влаге: △L/L≤±10% △Q/Q≤±25%

Примечание: Спецификации продукции могут быть настроены.

Частые вопросы

Вопрос: Каковы преимущества обмотка плоской проволоки по сравнению с традиционной круглой проволокой?

A: Плоская проволока имеет большую площадь поверхности, предлагаяболее высокая мощность тока,нижний DCR, илучшее рассеивание теплаВ применении высокого тока, плоские проволочные индукторы эффективно уменьшают потерю мощности и потерю эффекта на коже, улучшая общую эффективность,специально подходящий для применения с высоким током до уровня 28A.

Вопрос: Каковы преимущества защищенной конструкции?

О: Защищенная структура использует конструкцию закрытой магнитной схемы для ограничения магнитного потока внутри ядра.Он эффективно уменьшает утечку потока и электромагнитных помех в близлежащих чувствительных цепей, улучшая эффективность системы EMC.

Вопрос: Какое значение имеет отличная тепловая устойчивость?

Отличная тепловая устойчивость обеспечивает устойчивую электрическую производительность индуктора в широком диапазоне температур.что делает его подходящим для применения с большими температурными колебаниями, такими как автомобильная электроника и оборудование связи, повышая надежность системы.

Вопрос: Как подать заявку на образцы?

Ответ: Вы можете подать образец заявки через наш веб-сайт или электронную почту. Пожалуйста, укажите информацию о вашей компании и целевую модель.бесплатнои будут отправлены в пределах3-5 рабочих днейВремя проведения массового заказа обычно составляет2- 8 недель.
