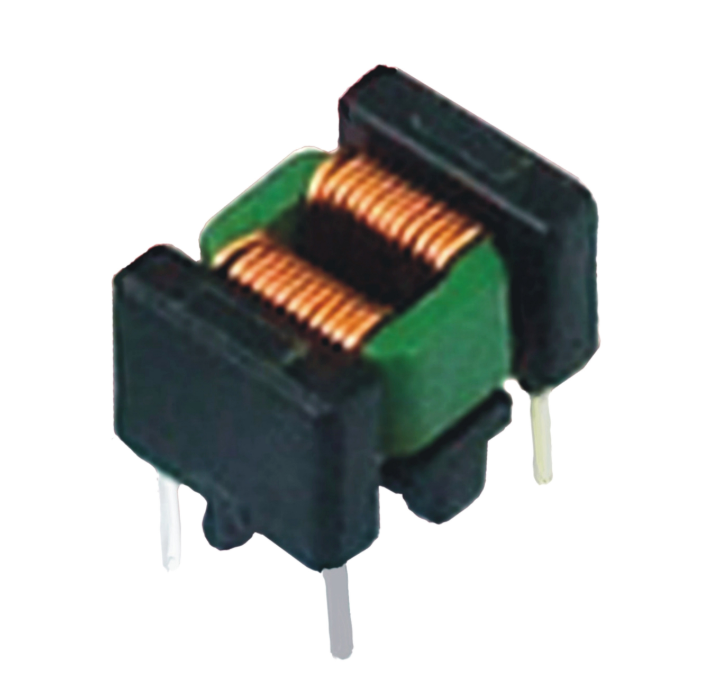

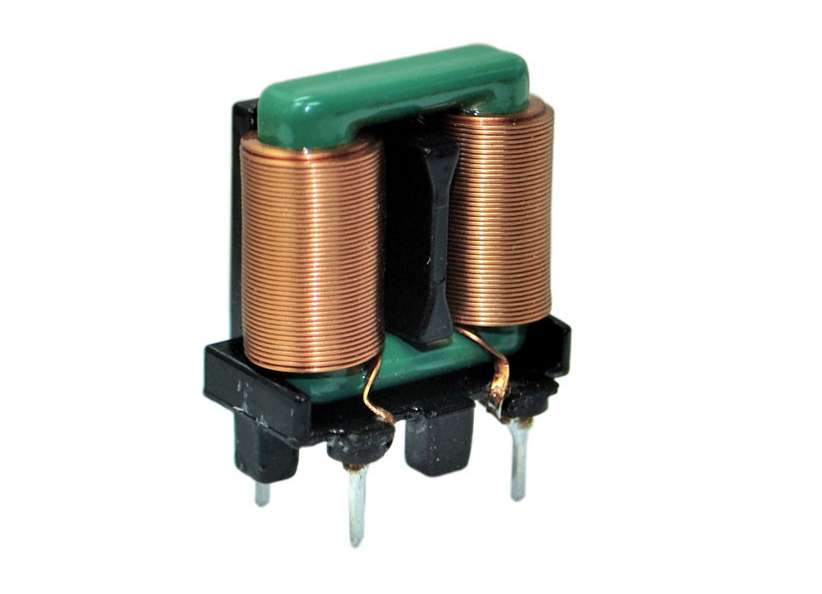

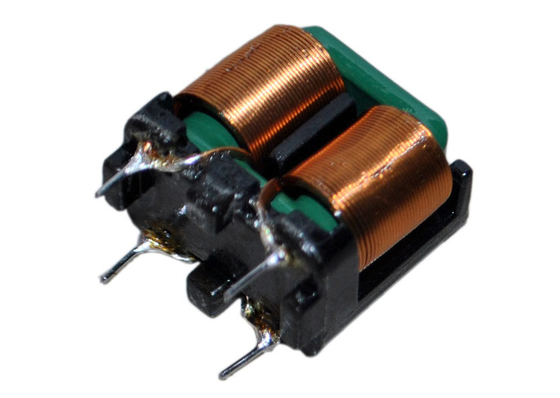

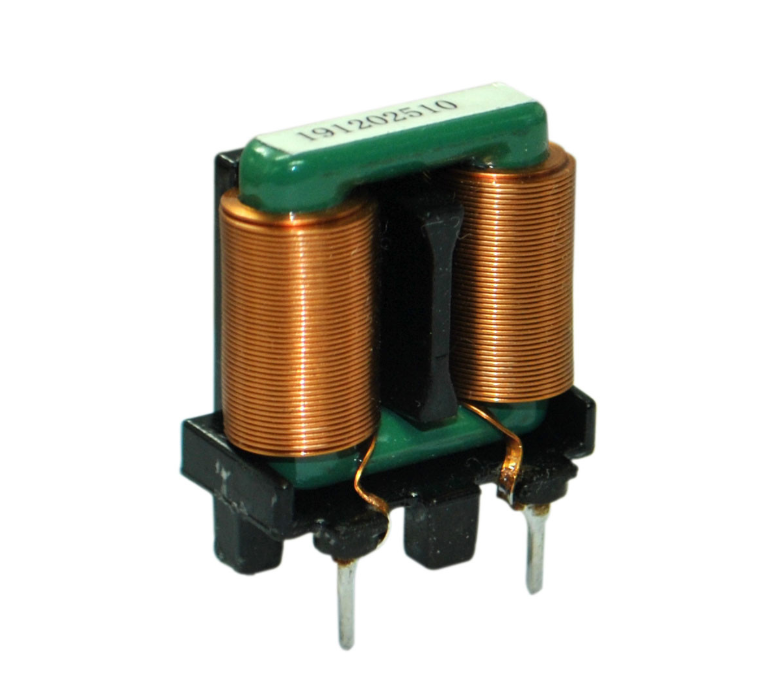

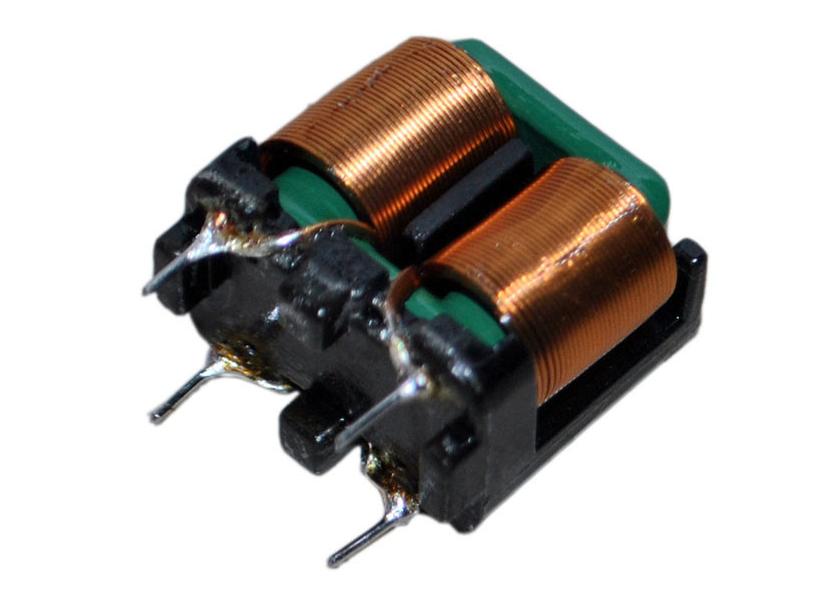

Однофазный общий режим катушки плоской проволоки конструкция для переключения источников питания

Переговоры
MOQ
Возможен торг
цена
Single Phase Common Mode Coil Flat Wire Design for Switching Power Supplies
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Фаза: Однофазный
Основной: Ферритовый полый квадрат
Частота испытаний: 10 кГц
Рабочая температура: от -40°С до +150°С
Соотношение поворотов: 1:1
Индуктивность по индивидуальному заказу: Да
Выделить:

Однофазная катушка общего режима

,

Удушение на плоской проволоке общего режима

,

Переход на подачу электроэнергии
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: ЛПФ
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4~8 недель
Условия оплаты: Т/Т
Поставка способности: 1000000/месяц
Характер продукции

Это...однофазная катушка общего режимапроизводится с использованиемплоская проволокаиферритное полые квадратные ядра, специально разработанный для переключения источников питания и персональных компьютеров, обеспечивающих высокий ток, компактный размер и высокую эффективность.Продукт имеетпрочная и надежная структурасоднослойная обмоткаиконструкция замкнутого магнитного ядраОн встречаетширокий диапазон напряжения от 85 до 265ВАК.Он подходит дляпереключающие источники питания,адаптеры питания, иТелевизоры с ЖК-дисплеемЭто идеальный выбор для применения катушек общего режима в подавлении EMI и фильтрации мощности.

Особенности

  • Номинальное напряжение от 85 до 265 ВАК

  • Соотношение поворотов:1

  • Сопротивление изоляции 100mΩ min.

  • Повышение температуры - максимум 50°С.

  • Эффект кожи высокочастотного плоского провода

  • Плотность единичного тока в 1,5-2 раза

  • Однослойная обмотка

  • Отличное подавление ЭМИ

Заявления

  • Персональные компьютеры

  • Переключающие источники питания

  • Адаптеры питания

  • УВС

  • Компьютерные продукты

  • DVD-диски

  • Электрические источники питания

  • Электрические панели для ЖК-телевизоров и мониторов

Спецификация Индуктивность
МИН
1 кГц 0,25 В		 Размеры (мм MAX) Текущий ((А) Мощность ((W)
W D H Л Е Горизонтальные вертикальный Максимум Максимум
P1 P2 P1 P2
SQ1515 > 15 мГц 16 22 22 3.5 0.8 12.8 10 8 7 1.5 60
SQ1515 > 20 мГц 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 > 25mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 > 15 мГц 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 60
SQ1515 > 20 мГц 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1515 > 25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1615 > 15 мГц 16 22 23 3.5 0.8 12.8 10 8 7 1.5 65
SQ1615 > 20 мГц 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 > 25mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 > 15 мГц 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 65
SQ1615 > 20 мГц 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1615 > 25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1918 > 12mH 15 25 26 4 0.8 12.8 10 10 10 2.0 180
SQ1918 > 20 мГц 15 25 26 4 0.8 12.8 10 10 10 1.5 180
SQ1918 > 30mH 15 25 26 4 0.8 12.8 10 10 10 1.2 180
SQ1918 > 12mH 22 24 13 4 0.8 16.8 15 - - 2.0 180
SQ1918 > 20 мГц 22 24 13 4 0.8 16.8 15 - - 1.5 180
SQ1918 > 30mH 22 24 13 4 0.8 16.8 15 - - 1.2 180
SQ2418 > 12mH 15 24 32 4 0.8 12.5 10 - - 2.5 250
SQ2418 > 20 мГц 15 24 32 4 0.8 12.5 10 - - 1.8 250
SQ2418 > 30mH 15 24 32 4 0.8 12.5 10 - - 1.5 250
SQ2418 > 12mH 22 26 15 4 0.8 16.8 15 - - 2.5 250
SQ2418 > 20 мГц 22 26 15 4 0.8 16.8 15 - - 1.8 250
SQ2418 > 30mH 22 26 15 4 0.8 16.8 15 - - 1.5 250
SQ2724 > 7 мГц 18 30 38 4 0.8 4 ПИНС - - 3.5 280
SQ2724 > 15 мГц 18 30 38 4 0.8 4 ПИНС - - 2.5 280
SQ2724 > 20 мГц 18 30 38 4 0.8 4 ПИНС - - 1.8 280
SQ2724 > 7 мГц 25 31 18 4 0.8 16.8 16.8 - - 3.5 280
SQ2724 > 15 мГц 25 31 18 4 0.8 16.8 16.8 - - 2.5 280
SQ2724 > 20 мГц 25 31 18 4 0.8 16.8 16.8 - - 1.8 280
SQ2820 > 7 мГц 16 30 38 4 0.8 4 ПИНС - - 2.0 300
SQ2820 > 20 мГц 16 30 38 4 0.8 4 ПИНС - - 2.5 300
SQ2820 > 30mH 16 30 38 4 0.8 4 ПИНС - - 5.0 300
SQ2820 > 7 мГц 28 35 18 4 0.8 16.8 16.8 - - 2.0 300
SQ2820 > 20 мГц 28 35 18 4 0.8 16.8 16.8 - - 2.5 300
SQ2820 > 30mH 28 35 18 4 0.8 16.8 16.8 - - 5.0 300
SQ3126 > 8mH 22 34 38 4 0.9 18 16 - - 8.0 400
SQ3126 > 8mH 22 34 38 4 0.9 18 16 - - 5.0 400
SQ3126 > 10mH 22 34 38 4 0.9 18 16 - - 3.5 400
SQ3126 > 25mH 22 34 38 4 0.9 18 16 - - 3 400
SQ3126 > 8mH 28 35 18 4 1.0 20 16.8 - - 8.0 400
SQ3126 > 8mH 28 35 18 4 1.0 20 16.8 - - 5.0 400
SQ3126 > 10mH 28 35 18 4 1.0 20 16.8 - - 3.5 400
SQ3126 > 25mH 28 35 18 4 1.0 20 16.8 - - 3 400
SQ4391 > 12mH - - - - - - - - - 7 600
SQ4391 > 12mH 28 45 16 4 1.0 39 21 - - 7 600

Однофазный общий режим катушки плоской проволоки конструкция для переключения источников питания

Примечания: доступно на заказ

Однофазный общий режим катушки плоской проволоки конструкция для переключения источников питания

Частые вопросы

Вопрос: Как вы устанавливаете долгосрочные хорошие деловые отношения с нами?

А:Мы настаиваем на высоком качестве продукции и быстрой доставке, чтобы наши клиенты выигрывали больше проектов.мы относимся к каждому клиенту как к другу и искренне делаем бизнес с ними, чтобы построить долгосрочную дружбу.

В: Как вы контролируете качество?

А:Мы гарантируем, что каждый продукт соответствует спецификациям с помощью проверки качества (IQC) и 100% тестирования качества перед отправкой.

Вопрос: Как подать заявку на образцы?

А:Вы можете подать образец заявки через наш сайт или по электронной почте.бесплатнои будут отправлены в пределах3-5 рабочих днейВремя проведения массового заказа обычно составляет2- 8 недельПродукция на заказ будет подтверждена отдельно.
