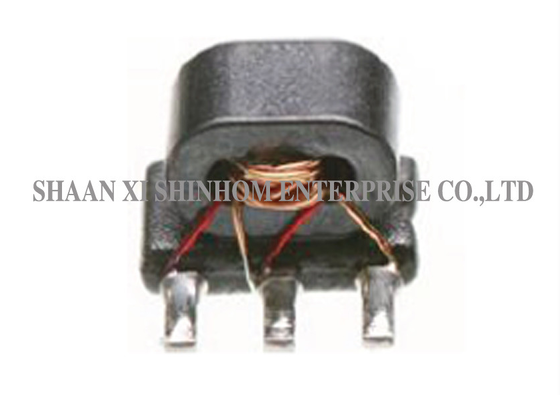

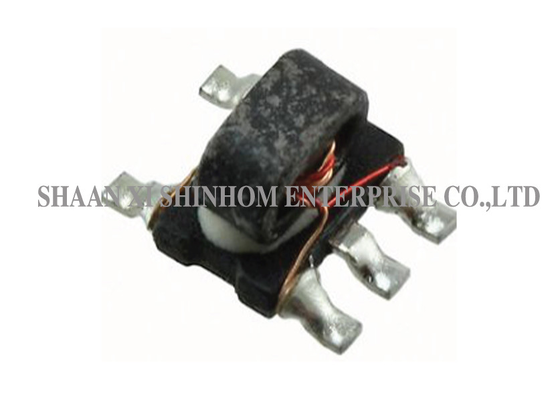

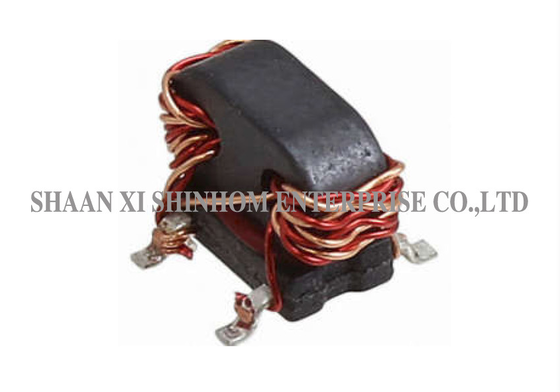

Балун широкополосной линии передачи 1:1 75 Ом 50-1250 МГц для РЧ-трактов и широкополосного согласования

Этот балун 1:1 на основе линии передачи, ВЧ-трансформатор разработан для широкополосной беспроводной связи и приложений преобразования ВЧ-сигналов. Он использует структуру линии передачи для достижения преобразования сбалансированного/несбалансированного сигнала, обеспечивая широкий охват частот и отличные характеристики баланса амплитуды/фазы.Продукт использует SMD-корпус с низкими потерями в основной линии и отличными характеристиками входного коэффициента отражения, обеспечивая высокую эффективность передачи сигнала и низкое отражение.Он широко используется в симметричных усилителях, антенных системах и широкополосных согласующих цепях в ВЧ-приложениях. Это идеальный выбор для широкополосной беспроводной связи и преобразования ВЧ-сигналов на переднем крае.

Особенности:

• 1:1 КТ Импеданс
• Характеристический импеданс 75 Ом
• ВЧ мощность: 0,25 Вт
• Постоянный ток: 30 мА
• Частота: от 50 до 1250 МГц
• Вносимые потери: максимум 1,3 дБ
• Входной коэффициент отражения: минимум 11,0 дБ

Применение

• Широкополосная беспроводная связь

• УКВ/ДМВ приемники

• УКВ/ДМВ передатчики

• Симметричные усилители

• Антенные системы

• ВЧ-модули переднего края

• Широкополосное согласование импеданса

• Испытательное и измерительное оборудование

ЭЛЕКТРИЧЕСКИЕ СПЕЦИФИКАЦИИ (25°C, Z=75 Ом)

• Частота: 50-1250 МГц
• Рабочая температура: от -40°C до 85°C
• Температура хранения: от -55°C до 100°C

Часто задаваемые вопросы

В: В чем разница между балуном на линии передачи и традиционным балуном с проволочной обмоткой?

О: Балун на линии передачи использует теорию линии передачи для достижения широкополосного согласования и преобразования сбалансированного/несбалансированного сигнала, обеспечивая более широкий охват частот (50-1250 МГц) и лучшую высокочастотную производительность. Традиционный балун с проволочной обмоткой полагается на связь через магнитный сердечник, обеспечивая хорошую низкочастотную производительность, но ограниченный высокочастотный отклик. Структура линии передачи подходит для широкополосных и высокочастотных приложений.

В: Каково влияние вносимых потерь ≤1,3 дБ и входного коэффициента отражения ≥11 дБ на производительность системы?

О: Вносимые потери ≤1,3 дБ обеспечивают высокую эффективность передачи сигнала с низкими потерями энергии. Входной коэффициент отражения ≥11 дБ (типично 25 дБ) обеспечивает хорошее согласование импеданса, уменьшая отражение сигнала и стоячие волны, улучшая общую производительность системы. Он особенно подходит для систем беспроводной связи с жесткими требованиями к бюджету канала.

В: Как подать заявку на образцы? Каково время выполнения заказа?

О: Вы можете подать заявку на образец через наш веб-сайт или по электронной почте. Пожалуйста, предоставьте информацию о вашей компании и целевую модель. Образцы предоставляются бесплатно и будут отправлены в течение 3-5 рабочих дней. Время выполнения заказа на массовые заказы обычно составляет 2-8 недель. Минимальный объем заказа и время выполнения заказа для индивидуальных продуктов будут подтверждены отдельно.
