Высокоточный экранированный SMD-индуктор серии SDRH5D18/5D28 с низким DCR для ноутбуков и ЖК-телевизоров

5000 шт.
MOQ
Возможен торг
цена

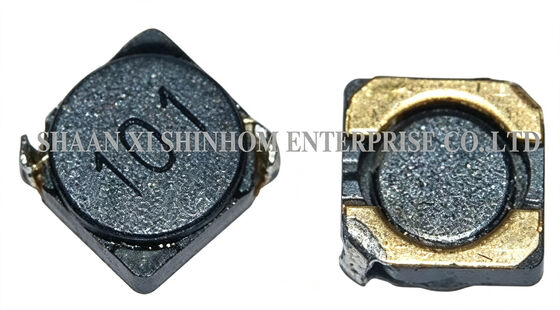

High Current Shielded SMD Inductor SDRH5D18/5D28 Series Low DCR for Notebooks and LCD TVs
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Индуктивность: от 1 мкГн до 100 мкГн
Макс. ток: 3,86А
Размер пусковой площадки: 6,3 мм*6,3 мм
Экранирование: Экранированный
Материал: Феррит
Название продукта: Индуктор силы SMD
Выделить:

SMD-индуктор высокоточный экранированный

,

Индуктор низкой мощности DCR

,

Индуктор SDRH5D18 для ЖК-телевизоров
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: Серия СДРХ5Д18/5Д28
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 1000000/месяц
Характер продукции
Индукторы SDRH5D18/5D28 от 1 мкГн до 100 мкГн с магнитным экранированием для поверхностного монтажа, SMD-индукторы, ток до 3,86 А

Серия SDRH5D18/5D28 магнитно-экранированных SMD-силовых индукторов использует структуру магнитного экрана и квадратный плоский корпус. Это эффективно снижает электромагнитные помехи и подходит для компоновок печатных плат высокой плотности и применений с ограниченным пространством. Диапазон индуктивности охватывает от 1 мкГн до 100 мкГн. Высокая токовая нагрузка составляет до 3,86 А. Низкое сопротивление постоянному току обеспечивает высокую эффективность преобразования. Продукт обладает отличной механической прочностью, высокой надежностью и превосходной паяемостью, обеспечивая долговременную надежную работу в различных условиях эксплуатации. Он широко используется в видеомагнитофонах, ноутбуках, DC-DC преобразователях, видеокамерах, системах связи, автомобильных системах питания, телевизорах LCD/PDP, жестких дисках, сетевых системах и компьютерных периферийных устройствах.

ОСОБЕННОСТИ:
  • Магнитно-экранированная конструкция
  • Низкое сопротивление постоянному току
  • Большой ток до 3,86 А
  • Отличная механическая прочность
  • Высокая надежность и превосходная паяемость
  • Низкий и квадратный профиль
  • Высокая термостойкость
ОБЩИЕ ОБЛАСТИ ПРИМЕНЕНИЯ:
  • Видеомагнитофоны, ноутбуки, DC/DC преобразователи
  • Видеокамеры
  • Системы связи
  • Автомобильные системы питания
  • Телевизоры LCD PDP
  • Жесткие диски, Topset, XDSL
  • Сетевые системы
  • Компьютерная периферия
ТЕСТОВОЕ ОБОРУДОВАНИЕ И УСЛОВИЯ:
  • Тестирование индуктивности: HP4284A (допустим эквивалент)
  • Сопротивление постоянному току: QuadTech 1880 Milliohmmeter
  • Добротность - HP4342A - Собственная резонансная частота - HP4191A
  • Максимальный ток IDC снижается на 10% от начального значения
  • Рабочая температура: от -40°C до +105°C
  • Температура хранения: от -40°C до +105°C
  • Методы пайки: Фазовый переход, инфракрасная пайка оплавлением
  • Стойкость к температуре пайки: 260°C в течение 10 секунд
  • Стойкость к растворителям: Соответствует MIL-STD-202E

Высокоточный экранированный SMD-индуктор серии SDRH5D18/5D28 с низким DCR для ноутбуков и ЖК-телевизоров

Примечание: Спецификации продукта могут быть изменены по индивидуальному заказу.

FAQ
В: Каковы преимущества магнитно-экранированной конструкции?
О: Магнитно-экранированная конструкция использует дизайн замкнутого магнитного контура для удержания магнитного потока внутри сердечника. Это эффективно снижает рассеянный поток и электромагнитные помехи для близлежащих чувствительных цепей. В компоновках печатных плат высокой плотности, таких как коммуникационное оборудование и автомобильная электроника, экранированные индукторы значительно улучшают характеристики ЭМС системы.
В: Каков диапазон индуктивности и номинальный ток этой серии?
О: Диапазон индуктивности охватывает от 1 мкГн до 100 мкГн, с номинальным током до 3,86 А. Широкий диапазон индуктивности и высокая токовая нагрузка делают его подходящим для различных применений от фильтрации сигналов до преобразования мощности.
В: Как определяется номинальный ток?
О: Номинальный ток определяется как значение постоянного тока, при котором индуктивность снижается на 10% (максимальный ток IDC снижается на 10% от начального значения). Условия испытаний при температуре окружающей среды 20°C. В реальных приложениях учитывайте влияние температуры на ток насыщения и предусматривайте достаточный запас по конструкции.
