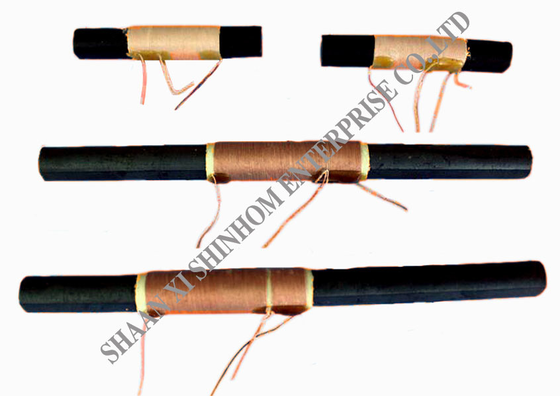

RFID катушка высокого Q для системы контроля доступа и беспроводной зарядки

Катушки RFID-антенн для RFID-систем и приложений смарт-карт с IC

Эта Катушка RFID-антенны предназначена для RFID-систем и приложений смарт-карт с IC. Индуктивность составляет 734 мкГн ± 2%, рабочая частота — 125 кГц, добротность — ≥120, а собственная резонансная частота — ≥1,7 МГц. Продукт использует многослойную намотку в виде пчелиных сот с использованием литцендрата, обеспечивая высокую добротность и широкий диапазон индуктивности. Поддерживаются различные типы конструкций, включая RFID-антенны для систем контроля доступа, цилиндрические RFID-катушки, катушки для смарт-карт с IC и катушки для беспроводной зарядки. Диаметр провода доступен от 0,04 мм до 1,3 мм. Номинальный ток до 50 А. Диапазон рабочих температур от -55°C до +155°C. Широко используется в RFID-системах контроля доступа, смарт-картах с IC, беспроводной зарядке, промышленном зондировании и автомобильной электронике.

ОСОБЕННОСТИ

• Самая маленькая катушка излучающей антенны
• Различные конструкции RFID-катушек соответствуют спецификациям заказчика:
• Высокая добротность и широкий диапазон индуктивности
• Намотка типа «пчелиные соты» с шелковым медным проводом
• Изготовлено по спецификациям заказчика
• Номинальный ток до 50 А
• Рабочая температура: от -55 до +155 °C
• Диаметр провода от 0,04 мм до 1,3 мм
• RFID-катушки для RFID-антенны системы контроля доступа

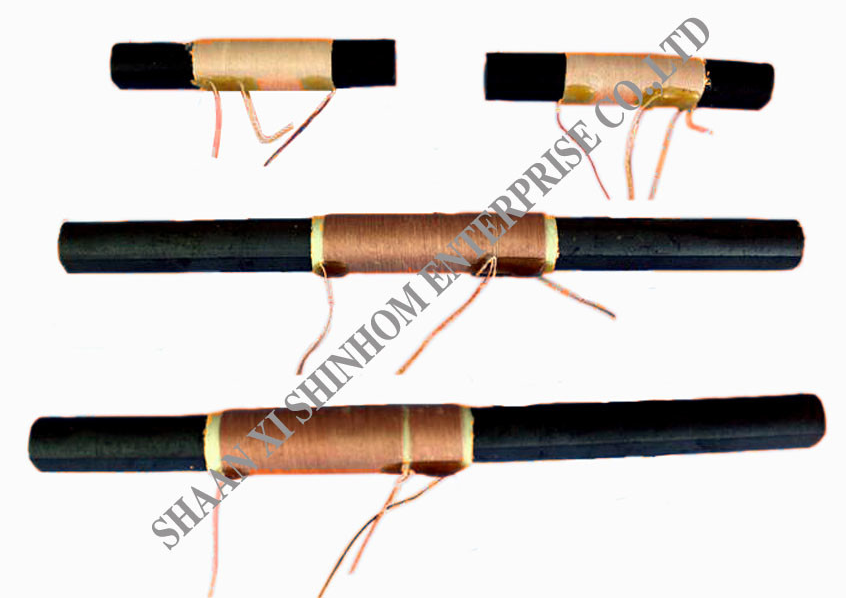

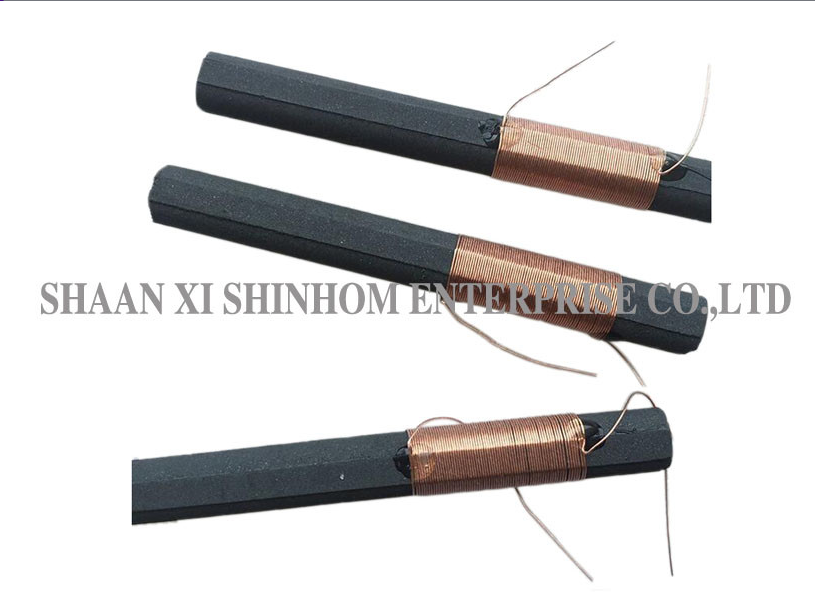

• Цилиндрические RFID-катушки
• RFID-катушки для смарт-карты с IC
• Катушки для беспроводной зарядки
• Изготовление на заказ приветствуется

Применение

• RFID-системы контроля доступа
• Смарт-карты с IC
• Приемники беспроводной зарядки
• Автомобильные системы бесключевого доступа
• Метки для отслеживания промышленных активов
• Устройства ближней связи NFC
• Медицинские IoT-датчики
• Электронные метки для животных

Электрические характеристики:

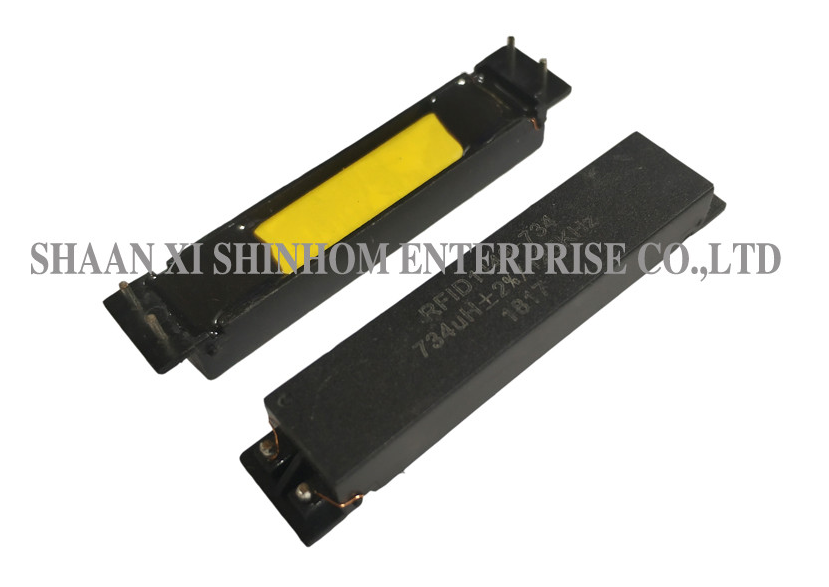

• L: 734 мкГн ± 2% @125 кГц, 1 В
• DCR: 2,8 Ом ± 10%
• Q: 120 мин @125 кГц, 1 В
• SRF: 1,7 МГц мин
• Рабочая температура: от -40°C до +125°C
• Температура хранения: от -40°C до +85°C

Для получения дополнительной информации о катушках RFID-антенн посетите наш веб-сайт или свяжитесь с нами.

FAQ

В: Каковы преимущества сотовой намотки по сравнению с обычной намоткой?

О: Сотовая намотка использует многослойную ступенчатую намотку для эффективного снижения распределенной емкости. Это увеличивает собственную резонансную частоту (SRF), позволяя катушке поддерживать стабильную индуктивность и добротность на рабочей частоте. Сотовая структура также повышает механическую прочность и обеспечивает лучшую устойчивость к вибрации.

В: Какова функция литцендрата?

О: Литцендрат состоит из множества изолированных тонких медных жил, скрученных вместе. Он эффективно снижает потери от скин-эффекта и эффекта близости на высоких частотах, улучшая добротность катушки и чувствительность приема сигнала. Это ключевой выбор материала для повышения производительности RFID-антенн.

В: Каково время доставки и какие методы упаковки используются?

О: Стандартное время выполнения заказа составляет 2-8 недель после подтверждения заказа, в зависимости от спецификаций продукта и количества заказа. Продукты надежно упаковываются в картонные коробки, пенопласт, на поддонах, с использованием упаковочной пленки и стяжных ремней для обеспечения безопасной международной транспортировки.
