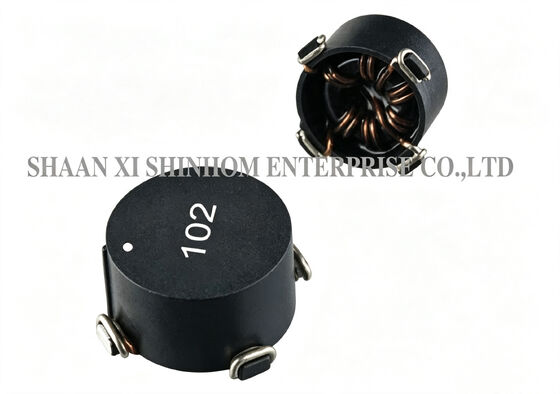

Индуктор STC08 серии 200μH-20mH для подавления EMI/RFI

ВСерия STC08SMD тороидальный индуктор общего режима использует высоконасыщенный материал ядра и тороидальную структуру замкнутой магнитной цепи.Он эффективно уменьшает излучение EMI и подходит для чувствительных к EMI приложений фильтрации линий питания и сигнала. Диапазон индуктивности охватывает от 200μH до 20mH. Пакет SMD поддерживает автоматическое размещение, совместимое с производственными линиями SMT. Он широко используется в электронных приборах,Преобразование постоянного тока в постоянный ток (параллельный режим), изоляционное соединение, фильтрация ввода (серийный режим) и подавление EMI/RFI.

• Диапазон индуктивности от 200μH до 20mH, гибкий выбор

• Номинальный ток от 1А до 7А, мощность высокого тока

• DCR 8mΩ до 250mΩ, низкая потеря

• Материал ядра с высокой насыщенностью

• Низкое излучение EMI

• Пакет SMD поддерживает автоматическое размещение

• Операционная температура от -40°C до +125°C

• Сопротивление изоляции ≥ 1000 МΩ (100 В постоянного тока)

Измерение индуктивности при частоте 100 кГц 0,1 VRms.

Изоляционное сопротивление: 100 Вдц 1 КМΩмин.

RDC:QuadTech 1880 Миллиомметры

Рабочая температура: от -40°C до +125°C

Температура хранения: от -55°C до +125°C

Различные пакеты доступны по специальному запросу

Максимальная насыщенность 35% при применении пристрастия постоянного тока

Примечание: Спецификации продукции могут быть настроены.

• Фильтрация мощности электронного прибора

• Преобразование постоянного тока в постоянный ток (параллельный режим)

• Изоляционная сцепка (трансформатор)

• Фильтрация ввода (режим серии)

• Устранение ИМИ/РФИ

• Электрические источники питания для оборудования связи

• Электрические источники промышленного управления

• Компьютерные периферийные источники питания

Вопрос: Какие диапазоны индуктивности, тока и DCR серии STC08?

А:Серия STC08охватывает диапазон индуктивности отот 200 мкГ до 20 мкГ, номинальный ток отОт 1А до 7А, и DCR отот 8 до 250 мΩШирокий диапазон индуктивности, высокая емкость тока и низкая конструкция DCR делают его подходящим для различных приложений подавления EMI, от фильтрации линий сигналов до фильтрации линий электропередач высокой мощности.

Вопрос: Какое значение имеет низкий DCR для индукторов общего режима?

A: Низкий DCR означает меньшую потерю мощности (потерю I2R), когда ток проходит через обмотку.Серия STC08предлагает DCR до8мΩ, что делает его особенно подходящим для высокоточных проектов с строгими требованиями к эффективности.

Вопрос: Как подать заявку на образцы?

Ответ: Вы можете подать образец заявки через наш веб-сайт или электронную почту. Пожалуйста, укажите информацию о вашей компании и целевую модель.бесплатнои будут отправлены в пределах3-5 рабочих днейВремя проведения массового заказа обычно составляет2- 8 недель.
