Широкотемпературный SMD Common Mode Choke STC05/06P серии -40°C до +125°C для фильтрации ввода и электронных приборов

5000 шт.
MOQ
Возможен торг
цена

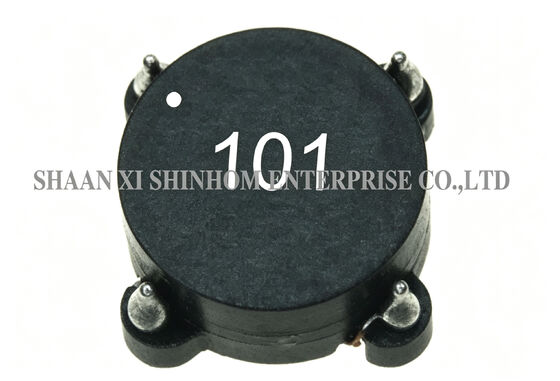

Wide Temp SMD Common Mode Choke STC05/06P Series -40°C to +125°C for Input Filtering and Electronic Appliances
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Индуктивность: от 0,47 до 300 мкГн
Толерантность: 20%/25%
Текущий: 8А
Установка: смт
Рабочая температура: от -40℃ до +125℃
Температура хранения: -55℃ к +125℃
Выделить:

Широкотемпературный SMD Common Mode Choke

,

SMD Common Mode Choke STC05/06P серии
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS/ISO/UL/CE/IATF16949/CNAS
Номер модели: Серия STC05,06P
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 1000000/месяц
Характер продукции

Тороидальные катушки для поверхностного монтажа серии STC05,06P и синфазный тороидальный дроссель, синфазный индуктор SMD с корпусом

Серия STC05/06PТороидальный синфазный дроссель SMD имеет высокочастотную конструкцию и закрытую конструкцию. Он обеспечивает превосходные характеристики подавления синфазного шума в высокочастотных приложениях.Материал сердечника с высоким насыщением обеспечивает стабильную индуктивность в условиях сильноточного смещения. Низкий DCR снижает потери мощности.Пакет SMD поддерживает автоматизированную сборку методом захвата и размещения, совместимую с производственными линиями SMT.Он широко используется в электронных приборах, преобразовании постоянного тока в постоянный (параллельный режим), изолирующей связи, входной фильтрации (последовательный режим) и подавлении электромагнитных и радиочастотных помех.

Функции

  • Высокочастотный дизайн – отличная производительность

  • Основной материал высокой насыщенности

  • Низкое электромагнитное излучение

  • Низкий DCR

  • В комплекте с корпусом

  • Пакет SMD – поддерживает автоматическое размещение

  • Рабочая температура – ​​от -40°C до +125°C.

  • Температура хранения – от -55°С до +125°С.

Приложения

  • Фильтрация мощности электронного устройства

  • Преобразование постоянного тока в постоянный (параллельный режим)

  • Изолирующая муфта (трансформатор)

  • Входная фильтрация (последовательный режим)

  • Подавление электромагнитных и радиочастотных помех

  • Источники питания оборудования связи

  • Высокочастотные импульсные источники питания

  • Периферийный источник питания компьютера

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ:

Измерение индуктивности при частоте 100 кГц 0,1 VRms.

Сопротивление изоляции: 100 В постоянного тока, 1 кМОм мин.

RDC:QuadTech 1880 Миллиомметр

Рабочая температура: от -40 ℃ до + 125 ℃.

Температура хранения: от -55 ℃ до + 125 ℃.

Другой пакет доступен по специальному запросу

Макс. насыщение 35 % при применении смещения постоянного тока.

Широкотемпературный SMD Common Mode Choke STC05/06P серии -40°C до +125°C для фильтрации ввода и электронных приборов


Примечание. Технические характеристики продукта могут быть изменены.

Широкотемпературный SMD Common Mode Choke STC05/06P серии -40°C до +125°C для фильтрации ввода и электронных приборов

Часто задаваемые вопросы

Вопрос: В чем разница между сериями STC05 и STC06P?

А:STC05иSTC06PСерии в основном различаются размерами корпуса и соответствующими электрическими параметрами (индуктивность, номинальный ток и т. д.).STC06Pобычно обеспечивает более высокий номинальный ток и лучшие высокочастотные характеристики. Для выбора конкретного варианта обратитесь к техническому описанию или свяжитесь с нашей службой технической поддержки.

Вопрос: Каковы преимущества высокочастотной конструкции этого продукта?

А:Высокочастотная конструкция оптимизирует материал сердечника и структуру обмотки. Это позволяет изделию поддерживать высокий синфазный импеданс и стабильные характеристики фильтрации на более высоких частотах переключения (например, в диапазоне от сотен кГц до МГц). Он подходит для высокочастотных преобразователей постоянного тока нового поколения и импульсных источников питания.

Вопрос: Каковы преимущества основного материала с высокой насыщенностью?

А:Материал сердечника с высоким насыщением обеспечивает более высокую плотность потока насыщения. Вероятность насыщения в условиях сильноточного смещения меньше, что гарантирует, что синфазный дроссель поддерживает стабильную индуктивность и эффективность фильтрации в пределах номинального диапазона тока. Насыщение смещения постоянного тока составляет до35%, обеспечивая достаточный запас по току.

Вопрос: Каковы преимущества закрытой конструкции?

А:Закрытая конструкция полностью герметизирует сердечник и обмотки внутри корпуса. Он обеспечивает физическую защиту и лучшие изоляционные характеристики, одновременно снижая электромагнитное излучение. Закрытая конструкция также предотвращает контакт посторонних предметов с обмотками, повышая надежность продукта в суровых условиях.
