Главная страница /Продукция/Дроссель единого режима/SMD с высоким уровнем насыщения Common Mode Choke STC01-04 серии Низкое излучение EMI для фильтрации ввода и электронных приборов

SMD с высоким уровнем насыщения Common Mode Choke STC01-04 серии Низкое излучение EMI для фильтрации ввода и электронных приборов

5000 шт.
MOQ
Возможен торг
цена
High Saturation SMD Common Mode Choke STC01-04 Series Low EMI Radiation for Input Filtering and Electronic Appliances
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Установка: смт
Форма упаковки: Картонная коробка
Область применения: Высокая частота
Образцы: поддерживать
Время выполнения: 15-25 дней
Грунт для пересадки: Эпоксидная смола
Выделить:

Удушение общего режима SMD высокой насыщенности

,

удушение общего режима SMD серии STC01-04
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS/ISO/UL/CE/IATF16949/CNAS
Номер модели: Серия STC01,02,03,04
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 1000000/месяц
Характер продукции

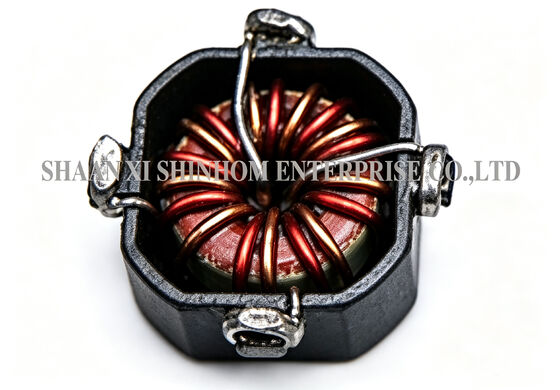

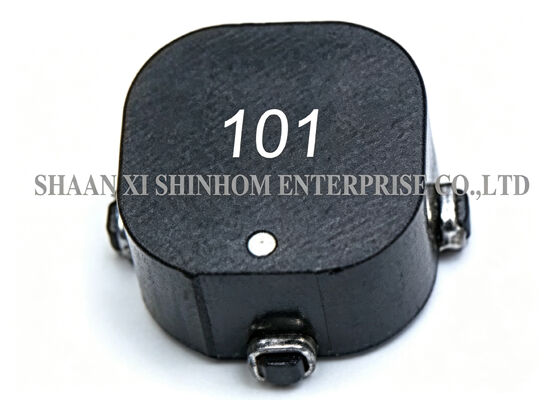

Тороидальные катушки для поверхностного монтажа серии STC01,02,03,04, синфазный дроссель, закрытый синфазный дроссель с корпусом

Серия STC01-04Тороидальный синфазный дроссель SMD имеет закрытую конструкцию и тороидальную структуру сердечника для эффективного снижения электромагнитного излучения. Он подходит для приложений, чувствительных к электромагнитным помехам, для фильтрации питания и сигнальных линий. Продукт имеет корпусы различных размеров. Низкий DCR и материал сердечника с высоким насыщением обеспечивают стабильную работу в условиях сильного тока. Пакет SMD поддерживает автоматическую сборку с возможностью захвата и размещения, совместимую с производственными линиями SMT. Он широко используется в электронных приборах, преобразовании постоянного тока в постоянный (параллельный режим), изолирующей связи, входной фильтрации (последовательный режим) и подавлении электромагнитных и радиочастотных помех.

Функции
  • Тороидальный сердечник – низкий уровень электромагнитного излучения
  • Пакет SMD – поддерживает автоматическое размещение
  • Доступно несколько размеров
  • Низкий DCR
  • Основной материал высокой насыщенности
  • Рабочая температура – ​​от -40°C до +125°C.
  • Температура хранения – от -55°С до +125°С.
  • Сопротивление изоляции – ≥1000 МОм (100 В постоянного тока)
Приложения
  • Фильтрация мощности электронного устройства
  • Преобразование постоянного тока в постоянный
  • Изолирующая муфта
  • Входная фильтрация
  • Подавление электромагнитных и радиочастотных помех
  • Источники питания оборудования связи
  • Блоки питания для ЖК-дисплеев
  • Периферийные блоки питания компьютера
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ:

Измерение индуктивности при частоте 100 кГц 0,1 VRms.

Сопротивление изоляции: 100 В постоянного тока, 1 кМОм мин.

Рабочая температура: от -40 ℃ до + 125 ℃.

Температура хранения: от -55 ℃ до + 125 ℃.

RDC:QuadTech 1880 Миллиомметр

Температура пайки: 260 ℃ в течение 4 ± 1 секунды.

Другой пакет доступен по специальному запросу

Макс. насыщение 35 % при применении смещения постоянного тока.

SMD с высоким уровнем насыщения Common Mode Choke STC01-04 серии Низкое излучение EMI для фильтрации ввода и электронных приборов
Примечание. Технические характеристики продукта могут быть изменены.
Часто задаваемые вопросы

Вопрос: Каковы различия между моделями серии STC01-04?

А:STC01, STC02, STC03 и STC04Серии в основном различаются размерами корпуса и соответствующими электрическими параметрами (индуктивность, номинальный ток и т. д.).STC01самый маленький размер, подходящий для компактных конструкций.STC04самый большой размер, подходящий для приложений с более высокой мощностью. Для выбора конкретного варианта обратитесь к техническому описанию или свяжитесь с нашей службой технической поддержки.

Вопрос: Каковы преимущества закрытой конструкции?

А:Закрытая конструкция полностью герметизирует сердечник и обмотки внутри корпуса. Он обеспечивает физическую защиту и лучшие изоляционные характеристики, одновременно снижая электромагнитное излучение. Закрытая конструкция также предотвращает контакт посторонних предметов с обмотками, повышая надежность продукта в суровых условиях.

Вопрос: Каковы преимущества основного материала с высокой насыщенностью?

А:Материал сердечника с высоким насыщением обеспечивает более высокую плотность потока насыщения. Вероятность насыщения в условиях сильноточного смещения меньше, что гарантирует, что синфазный дроссель поддерживает стабильную индуктивность и эффективность фильтрации в пределах номинального диапазона тока. Насыщение смещения постоянного тока составляет до35%, обеспечивая достаточный запас по току.
