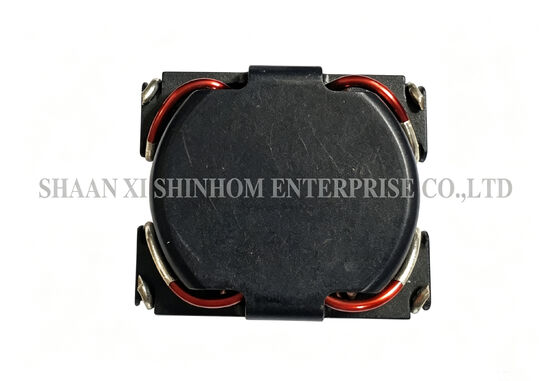

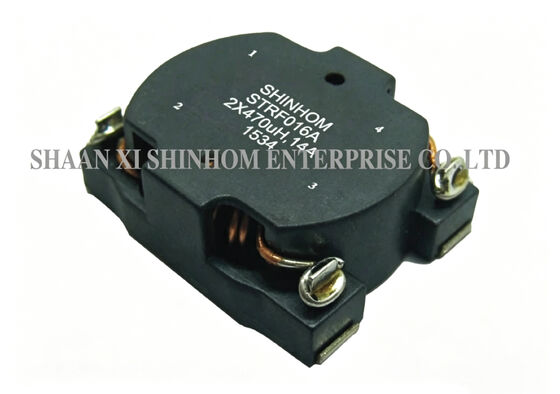

Синфазный индуктор для поверхностного монтажа с широким диапазоном температур, серия STRF016 от -40°C до +125°C для ЖК-телевизоров и фильтрации шумов

Серия STRF016Сильноточный синфазный дроссель SMD предназначен для преобразователей постоянного тока и переменного тока в постоянный ток. В изделии используется структура магнитного экрана для эффективного снижения электромагнитных помех. Он обеспечивает высокий синфазный импеданс в широком диапазоне частот, обеспечивая превосходные характеристики подавления электромагнитных помех. Доступны различные размеры и текущие рейтинги. Ленточная и катушечная упаковка поддерживает автоматическое размещение SMT и совместима с пайкой оплавлением. Диапазон рабочих температур составляет от -40°C до +125°C (включая повышение собственной температуры), подходит для различных суровых условий. Он широко используется в преобразователях постоянного тока/переменного тока в постоянный ток, системах связи, автомобильной электронике и ЖК-телевизорах.

• Структура магнитного экрана – низкое электромагнитное излучение
• Высокий импеданс – превосходное подавление синфазных помех
• Отличные характеристики электромагнитных помех
• Рабочая температура – ​​от -40°C до +125°C.
• Доступны различные размеры и номиналы тока
• Упаковка на ленте и в катушках — поддерживает автоматическое размещение SMT.
• Совместимость с пайкой оплавлением
• Не содержит свинца – соответствует требованиям RoHS

• Преобразователи постоянного тока
• Преобразователи переменного тока в постоянный
• Фильтрация линии электропередачи
• Шумоподавление
• Источники питания системы связи
• Автомобильные электронные системы
• Блоки питания для ЖК-телевизоров
• Подавление электромагнитных и радиочастотных помех

ИДЦ

Темп. подъем 40 ℃ Макс.

Тест индуктивности

HP4284A 100 кГц 0,1 В

РДЦ

QuadTech 1880 Миллиомметр

Методы пайки

Паровая фаза, инфракрасное оплавление

Устойчивость к нагреву при пайке

260 ℃ в течение 10 секунд

Устойчивость к растворителям

Соответствует MIL-STD-202E

Масса

1,5 грамма, тип.

Лента и катушка

700/катушка
